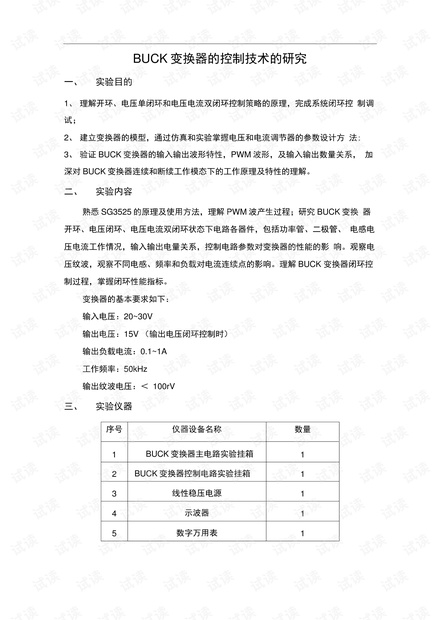

BUCK 变换器的控制技术的研究
一、 实验目的
1、 理解开环、电压单闭环和电压电流双闭环控制策略的原理，完成系统闭环控 制调
试；
2、 建立变换器的模型，通过仿真和实验掌握电压和电流调节器的参数设计方 法;
3、 验证 BUCK 变换器的输入输出波形特性，PWM 波形，及输入输出数量关系， 加
深对 BUCK 变换器连续和断续工作模态下的工作原理及特性的理解。
二、 实验内容
熟悉 SG3525 的原理及使用方法，理解 PWM 波产生过程；研究 BUCK 变换 器
开环、电压闭环、电压电流双闭环状态下电路各器件，包括功率管、二极管、 电感电
压电流工作情况，输入输出电量关系，控制电路参数对变换器的性能的影 响。观察电
压纹波，观察不同电感、频率和负载对电流连续点的影响。理解 BUCK 变换器闭环控
制过程，掌握闭环性能指标。
变换器的基本要求如下：
输入电压：20~30V
输出电压：15V （输出电压闭环控制时）
输出负载电流：0.1~1A
工作频率：50kHz
输出纹波电压：＜ 100rV
三、 实验仪器
序号
1
2
3
4
仪器设备名称
BUCK 变换器主电路实验挂箱
BUCK 变换器控制电路实验挂箱
线性稳压电源
示波器
数量
1
1
1
1
15
数字万用表
