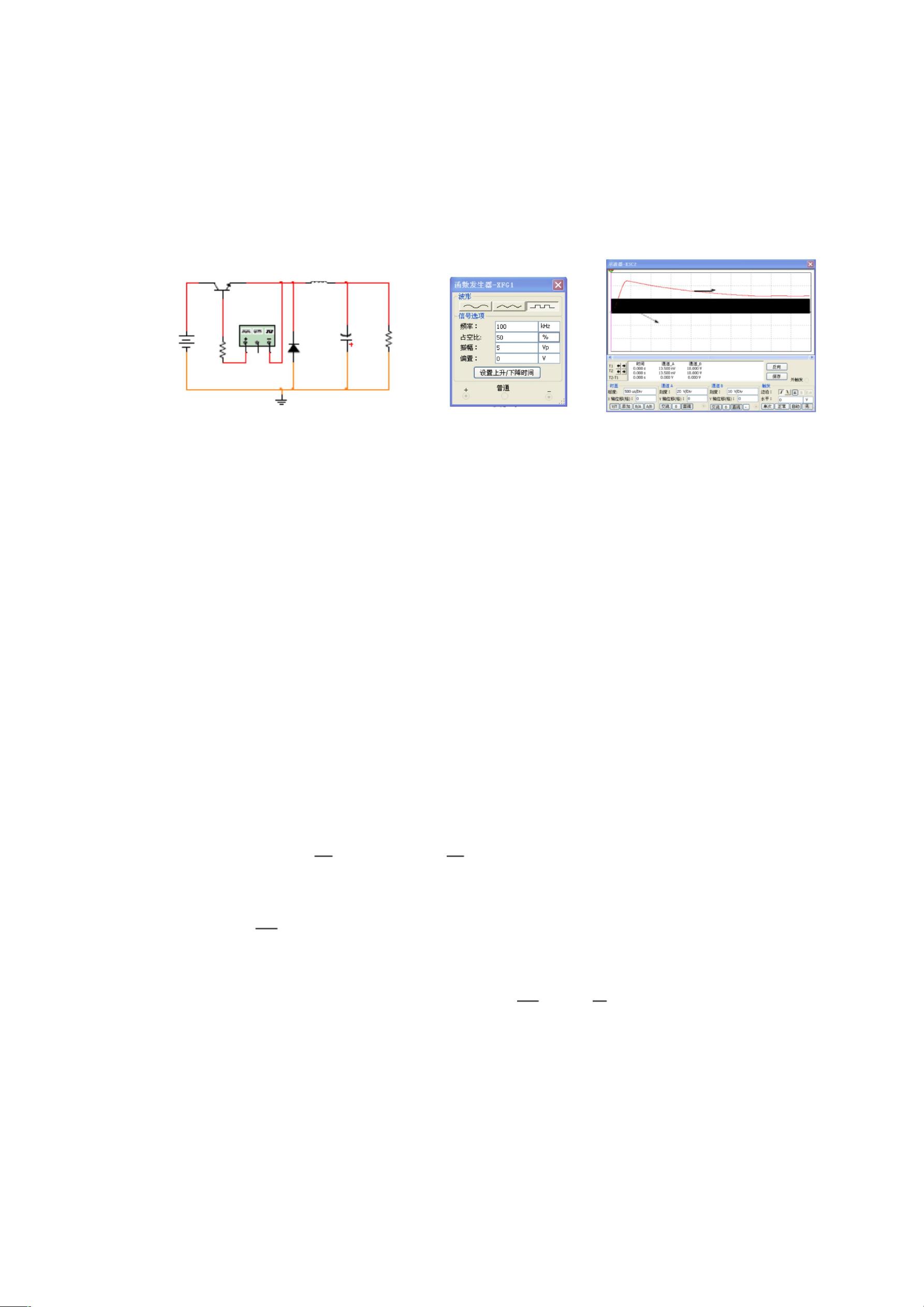

BUCK电路，全称为降压斩波器，是一种常见的DC-DC转换器，常用于电源管理，特别是需要从高电压转换为低电压的场景。在本文档中，我们主要探讨了BUCK电路的工作原理和电感工作模式，以及输出纹波电压的影响因素。 BUCK电路的工作原理依赖于电力开关Q1的通断控制。当Q1导通时（t_on），电感L蓄能，而二极管D反偏，输出电压U_out低于输入电压U_in。当Q1关断时（t_off），电感释放能量，二极管D导通续流。占空比D定义为Q1导通时间与整个开关周期的比例，即D=ton/T。输出电压的平均值U_out与输入电压U_in的关系为U_out = D * U_in，这说明BUCK电路可以通过调整占空比来调节输出电压。 电感工作模式分析分为电流连续模式和临界连续状态。在电流连续模式下，电感电流在整个开关周期内保持连续，其变化取决于开关频率、电感L和电容C的值。电感电流的峰值与谷值之差（△I）等于输出电压平均值与输入电压之差乘以占空比。在临界连续状态，电感电流达到一个临界点，使得电流在每个周期结束时刚好为零。此时，电感值L与负载电流、输入电压、开关频率和占空比有关，满足L=U_in * T / (D*(1-D)*f)，其中f是开关频率。 输出纹波电压是指在直流输出电压上的交流分量，通常由滤波电容C的容量决定。当C足够大时，纹波电压可忽略不计。但在实际应用中，纹波电压可以表示为ΔU_out = π * f * (1-D)^2 * U_in / (2 * L * C)，其中f_c是电路的截止频率。为了减小纹波电压，可以增大电感L和电容C的值，或者选择更高的开关频率，同时确保f<<f_c。 BUCK电路的核心在于通过开关器件的控制，利用电感储能和释放来实现电压转换。电感的工作模式和纹波电压的计算对于理解和优化电路性能至关重要。设计时需综合考虑输入电压、输出电压、负载电流、开关频率和滤波元件参数，以确保电路稳定且高效运行。在互联网和计算机科学领域，BUCK电路广泛应用于各种设备的电源模块，如CPU供电、显卡供电等，以提供稳定可靠的电压供应。
