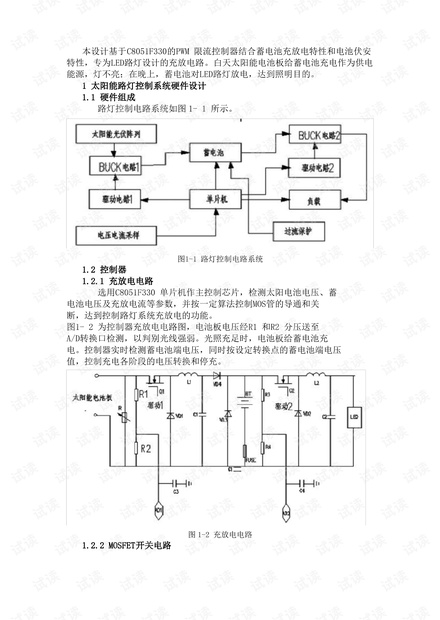

本设计基于C8051F330的PWM 限流控制器结合蓄电池充放电特性和电池伏安
特性，专为LED路灯设计的充放电路。白天太阳能电池板给蓄电池充电作为供电
能源，灯不亮；在晚上，蓄电池对LED路灯放电，达到照明目的。
1 太阳能路灯控制系统硬件设计
1.1 硬件组成

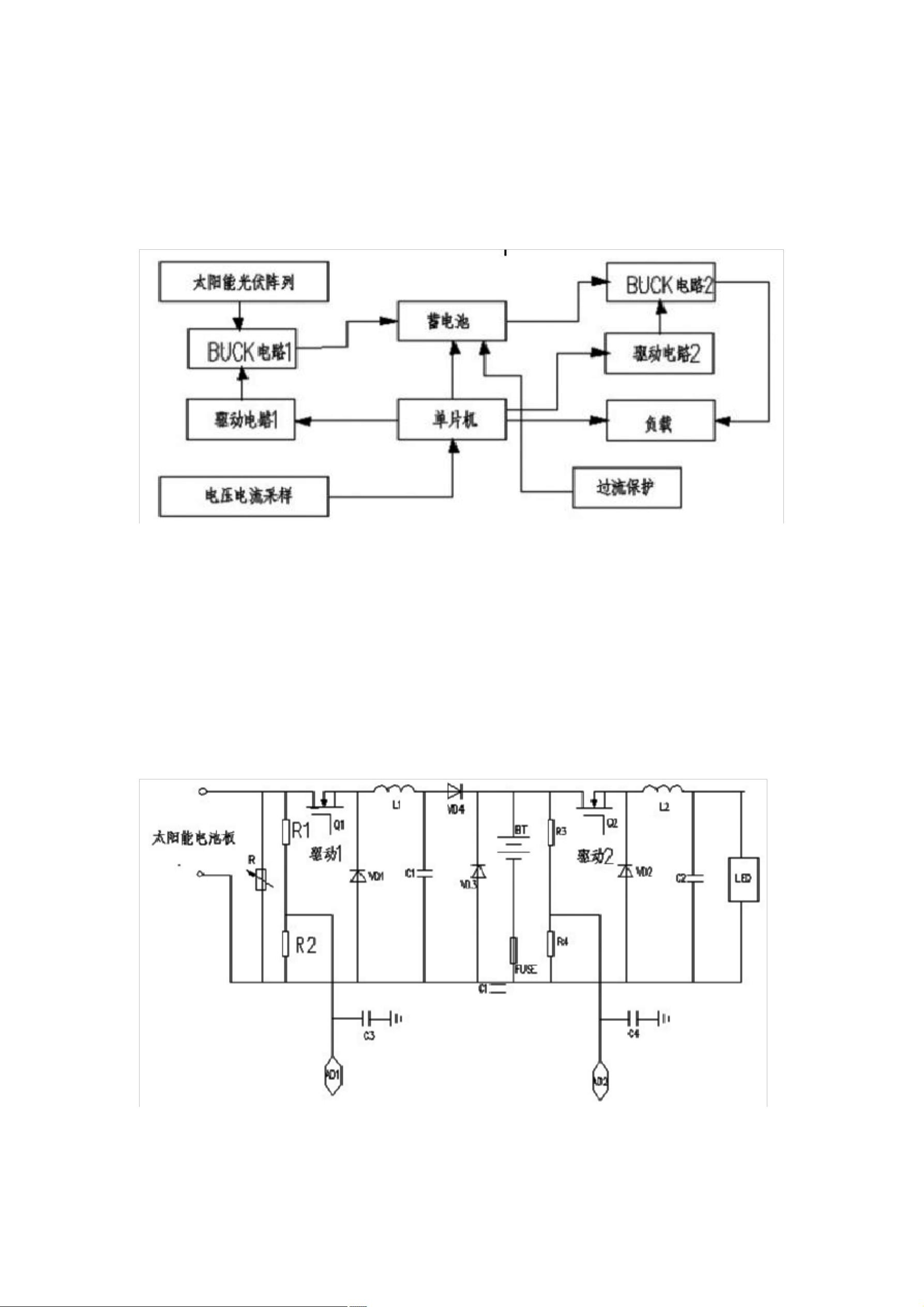

路灯控制电路系统如图 1- 1 所示。
图1-1 路灯控制电路系统
1.2 控制器
1.2.1 充放电电路
选用C8051F330 单片机作主控制芯片，检测太阳电池电压、蓄
电池电压及充放电流等参数，并按一定算法控制MOS管的导通和关
断，达到控制路灯系统充放电的功能。
图1- 2 为控制器充放电电路图，电池板电压经R1 和R2 分压送至
A/D转换口检测，以判别光线强弱。光照充足时，电池板给蓄电池充
电。控制器实时检测蓄电池端电压，同时按设定转换点的蓄电池端电压
值，控制充电各阶段的电压转换和停充。
图 1-2 充放电电路
1.2.2 MOSFET开关电路
