ABB变频器ACS510说明书

所需积分/C币:41 2014-11-10 16:44:55 754KB PDF
253
收藏 收藏
举报

ABB变频器ACS510说明书,关于设备调试的方法和参数设置的要求
ABB变频器ACS510说明书 使用警牛和注意标记 日录 安装 安装流程图 准备安装 安装变频器 启动 控制盘. 助手型控制褴... 基本型控制盘 应用宏 41 ACS510完整参数表 52 完整参数描述... 内置现场总线 概述 设计 112 机槭和电气安装-EFB 142 通讯建立-EFB.. 143 激活传动控制功能-FFB 144 来自传动的反馈信号-EFB ,149 第3页 ABB变频器ACS510说明书 故障诊断一EFB. 150 Modbus协议技术数据 153 AB控制配置文件技术数据 16l 现场总线适配器 概述 设计 机械和电气安装-FBA 通讯建立-FBA 激活传动控制功能FBA 177 来自传动的反馈信号-FBA ,,179 故障诊断-FBA 180 ABB传动配置文件技术数据.. 183 通用配置文件技术参数 191 故障诊断 诊断显示 93 故障排除 194 报警校正 199 目录 ACS510用户手册 维护 第4页 ABB变频器ACS510说明书 维护周期 204 散热器 204 更换主风机 更换内部风机. 206 电容 206 控制盘 技术数据 额定容量 208 输入功率连接 电机连接 制动部件 .223 控制电路接线 27 效率 228 228 尺寸和重量 230 防护等级 232 环境条件 材料 234 应用标准 234 第5页 ABB变频器ACS510说明书 有限责任 235 日录 ACS510用户手册 安装 操作前请伃细阅读这些安装指导。忽视这些警告和指导可能会造成设备失灵或人身伤 警告!在开始工作前先阅读"安全指南",第3页。 安装流程图 ACS510变频器的安装需遵守下面所列的步骤。这些步骤必须按如下所示的顺序来 操作。在每一步的右边列出了关于正确安装变频器的详尽的参考信息 任务参考信息 准备安装"准备安装",第8页。 准备安装地点 准备安装地点″,第11页。 移去前面板 移去前面板,第11页。 安装变频器 变频器的安装",第12页。 接线 电缆安装概述”,第13页。 接线安装",第18页。 检查安装 检查安装",第23页。 装回前面板 装回面板",第24页。 上电 第6页 ABB变频器ACS510说明书 上电",第25页。 启动 启动“,第25页。 安装 ACS510用户于册 准备安装 抬起变频器 只能握住变频器的底座抬起变 频器。 打开包装箱 打开包装箱 检查是否有损坏。如果发现任 何损坏,请立即通知承运人。 检箱内物品是否与订单和运 单相符。IP2040 变频器的辨别 变频器的标签 要了解您所要安装的变频器,请参考: 安装孔之间条形码上部的标牌 ser. no ACS510-01-09A4-4 冰3050700001 U3380..,480V I2n 9. 4 A P A kW 散热器上的型号代码-位于变频器外盖的右侧: Input ul 3 380... 480 V iin 9. 4A f148...63Hz Output u23 0.. UIv I2n 9. 4 A Ser.nO.*3050700001米 f20...500Hz 第7页 ABB变频器ACS510说明书 Motor·PN4kW ACS510-01-09A4-4 安装 ♀ ACS510用户手册 型号代码 下图解释了标签上型号代码的含义。 ACS5100109A44+. 交流,标准传动-510产品系列 结构(特定的区域) 01=安装和部件专用于要求遵从IEC安装和标准的场合 输出电流的额定值 细节参见额定容量一节 额定电压 4=380…480VAC 外壳防护等级 不特指=IP21/ UL TYPE1 B055= IP 54/ UL TYPE 12 额定容量和结构尺寸 相关章节"额定容量",第208页列出了技术指标,以及变频器的结构尺寸-这点非 常重要,因为指导内容会根据结构尺小的不同而变化。读该表时要注意,它是根据变 频器的“输出电流额定值”和额定电压来划分的 电机兼容性 电机,变频器和供电电源必须兼容: 电机技术指标核实参考 电机类型3-相感应电机 额定电流电机额定电流的范围在 0,2 2.0*12 变频器上的型号代码标签,找到输出电流参数 I2n,或 变频器上的型号代码,参见"技术数据",第 208页 额定频率10…500Hz 电压范围电机电压和ACS510变频 器电压范围相兼容 380…·480V。 第8页 ABB变频器ACS510说明书 工具要求 安装ACS510需要以下工具: 螺丝刀(要与所用的紧固件相配) 剥线钳 卷尺 安装 ACS510用户手册 紧固件:螺丝或螺母和螺栓,各四个。具体型号要根据安装面和结构八寸而定 结构尺寸紧固件 (螺丝,螺母) R1…R4M5#10 R5 M6 1/4 in R6M85/16in 环境和外壳防护 确认安裝地点满足对使用环境的要求。为防止损坏,安装前的储运要根据环境要求中 针对于储存和运输的要求来进行。参看第232页"环境条件 根据现场的污染程度,确认外壳防护等级是否合适 IP21/UL1外壳。现场必须是无浮尘、无腐蚀性气体或液体、无导电的污染物, 如凝露、炭粉、金属颗粒等。 IP54′UL12外壳。这种外壳提供了对于来自所有方向的空气尘埃和轻度飞溅物 和水滴的防护。 合适的安装地点 确认安装地点满足以下条件: 变频器必须垂直安装在一个平滑,牢固的表面,且要符合上面提到的环境要求 对于变频器的最小空间要求是外部尺寸(参看第231页"外部尺寸")加上变频器周 围的通风空间(参看第228页"冷却")。 电机和变频器之间的距离受最大电机电缆长度的限制。参看第218页的"电机连接 技术要求",或者第219页的"CE和C-Tick规范中对电机电缆的要求"。 安装地点必须能承受变频器的重量和噪音输出。参看第232页的"重量"。 安装 ♀ ACS510用户于册 安装变频器 第9页 ABB变频器ACS510说明书 警告!安装ACS510之前,确认变频器的进线电源已切断。 准备安装地点 ACS510应被安装在满足"准备安装,第8页所要求的 地方。 标定安装孔 2.钻孔。 X0002 注意!结构尺寸R3和R4的模块顶部有四个孔。仅需使用两个。如果可能,尽量使 用外侧的两个孔(这样给拆装风扇留出空间便于维护)。 注意!用ACS510替换ACS400时,原来的安装孔是可以利用的。对于结构尺寸 R1和R2,安装孔是一样的。对于结构尺寸R3和R4,ACS510变频器顶部的内侧 安装孔和ACS400的安装孔匹配 移去前面板 IP 21/UL 1 1.如果有控制盘,需要移去控制盘。 2.拧松在顶部的紧固螺丝。 3.由顶部摘下前面板。 IP2000 安装 12ACS510用户手册 安装 IP 54/UL 12 1.如果装有防护罩,移开紧固防护罩的螺钉。 2.将防护罩向上移开 3.拧松在变频器前面板周围的自攻丝螺钉。 4.移开变频器的前面板。 变频器的安装 1.用螺丝或螺栓将ACS510紧固在安装地点上, 四角要确保拧紧 注意!要握住ACS510的金属底座来搬动它。 2.对非英语国家的安装地:在模块顶部有警告标签 的地方再加一个当地语言的警告标签 P 54/ UL 12 对于防护等级为IP51/UL12的外壳,固定螺 钉的安装过孔处装有密封橡胶塞。 1.按照安装要求,移开密封橡胶塞。将橡胶塞从变 频器的后部向前推出。 2.R5和R6模块:将金属防护罩对准底板上部的安 装孔。(本图中没有表示)。 3.用螺丝或螺栓将ACS510紧固在安装地点上,四 第10页

...展开详情
试读 127P ABB变频器ACS510说明书
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
上传资源赚钱or赚积分
最新推荐
ABB变频器ACS510说明书 41积分/C币 立即下载
1/127

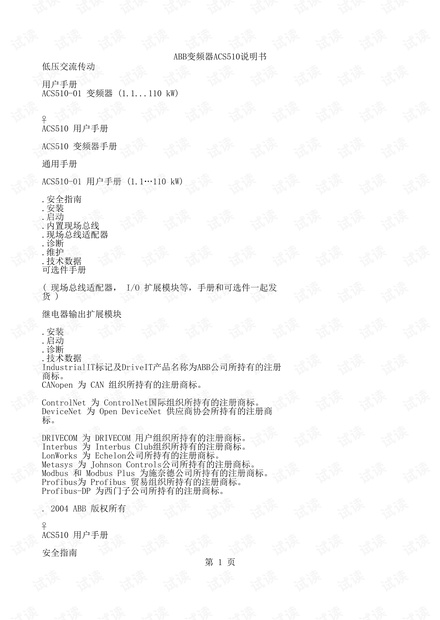

ABB变频器ACS510说明书第1页
