习 题

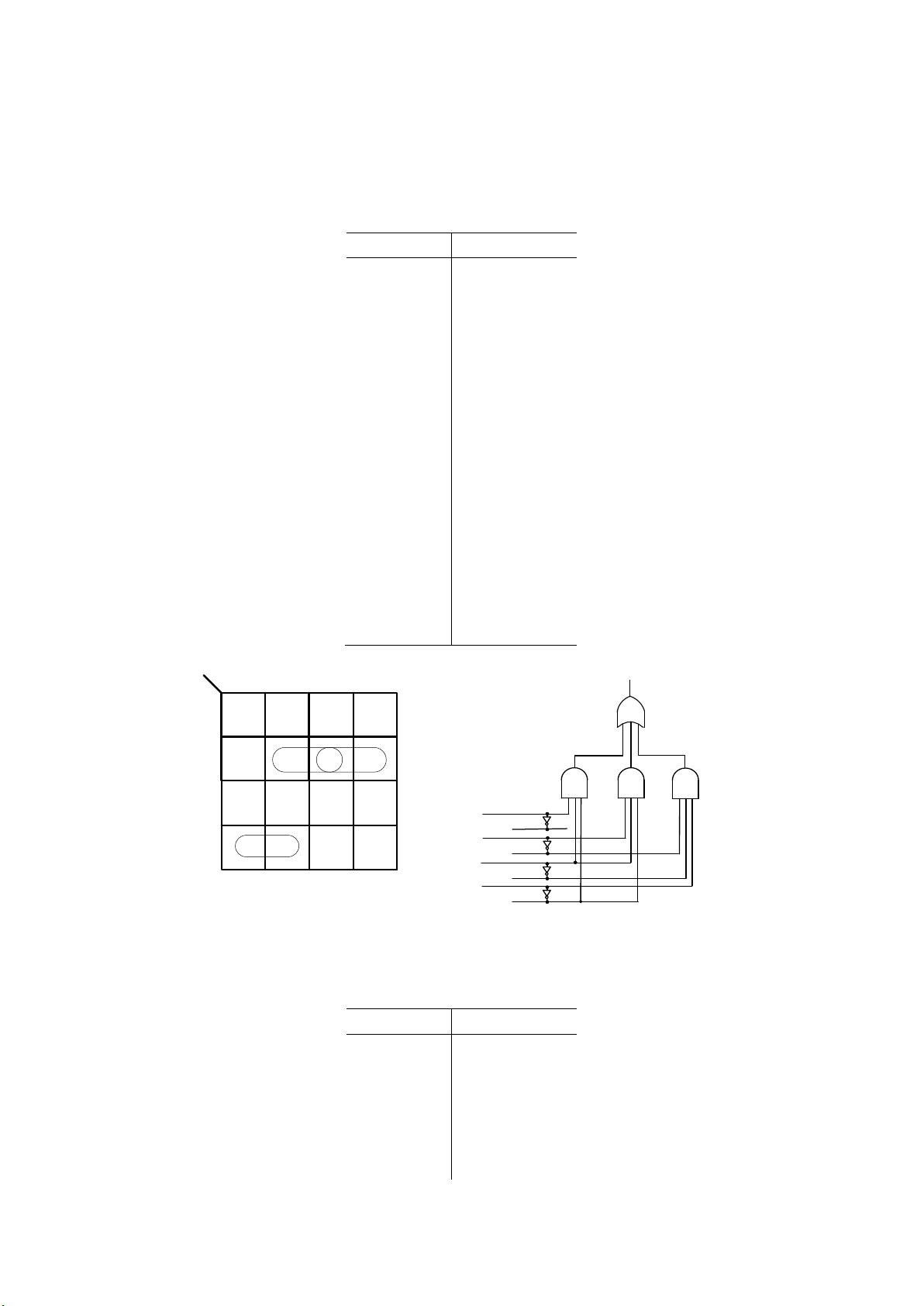

4.1 设计一个组合逻辑电路，对于输入的四位二进制数 DCBA，仅当 4＜DCBA≤9 时，
输出 Y 为 1，其余时输出为 0。画出设计图。
解答：
D C B A Y
0 0 0 0 0
0 0 0 1 0
0 0 1 0 0
0 0 1 1 0
0 1 0 0 0
0 1 0 1 1
0 1 1 0 1
0 1 1 1 1
1 0 0 0 1
1 0 0 1 1
1 0 1 0 0
1 0 1 1 0
1 1 0 0 0
1 1 0 1 0
1 1 1 0 0
1 1 1 1 0
Y=D'CA+D'CB+DC'B'
4.2 设计一个组合逻辑电路，对于输入的 8421BCD 码 DCBA，仅当 4＜DCBA≤ 9 时，
输出 Y 为 1，其余时输出为 0。画出设计图。
解答：
D C B A Y
0 0 0 0 0
0 0 0 1 0
0 0 1 0 0
0 0 1 1 0
0 1 0 0 0
0 1 0 1 1

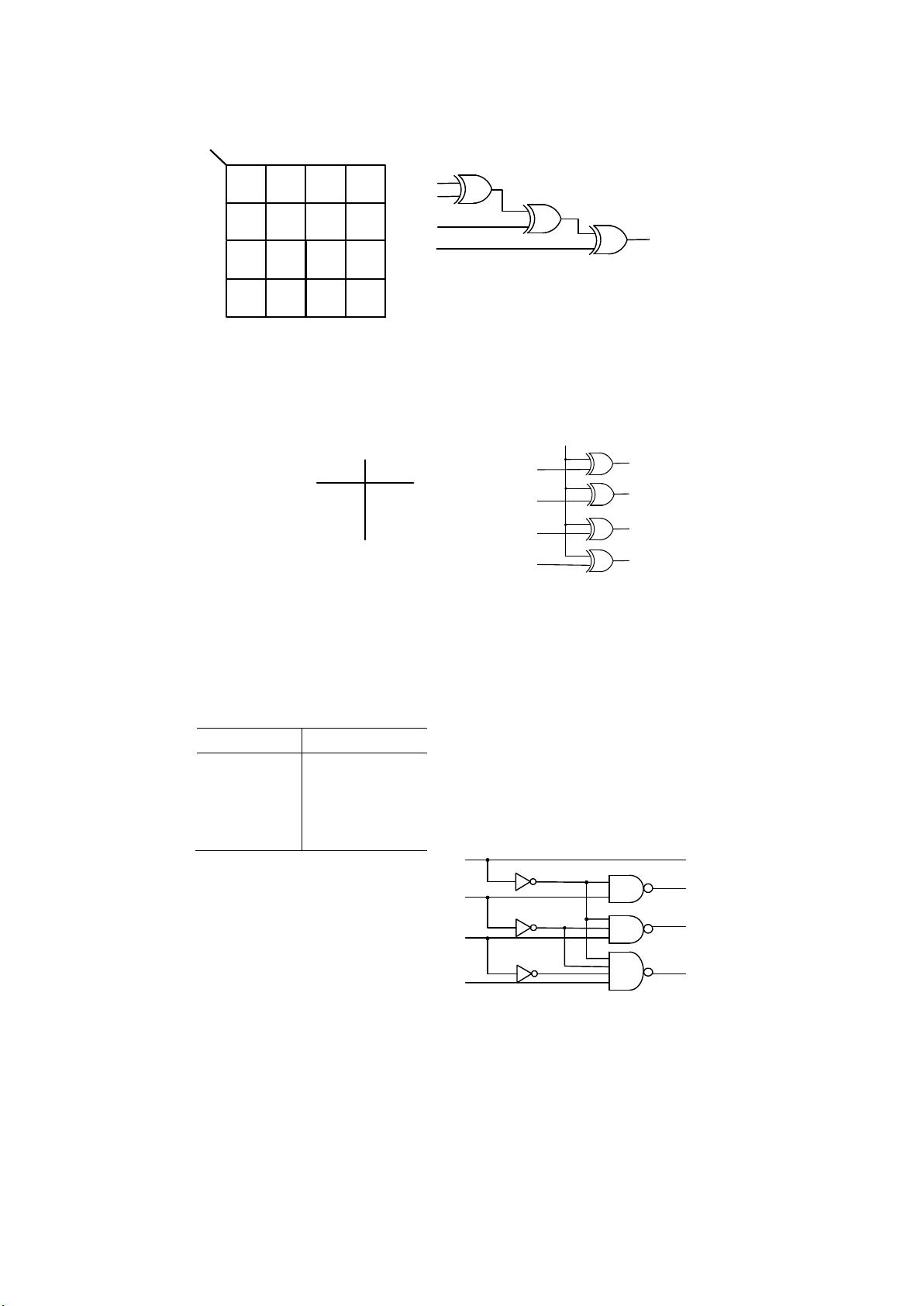

00 01
11 10
00
01
AB
CD
11
10
1 1
1
1
1
A
B
C
D
A'
B'
C'
D'
Y
