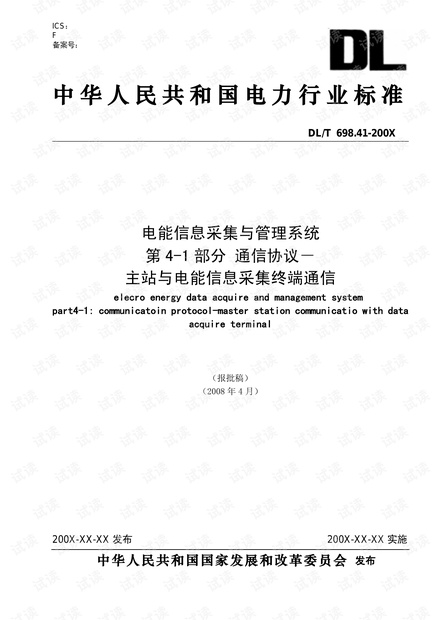

DL_T 698.41-2010 电能信息采集与管理系统 第4-1部分:通信协议一主站与电能信息采集终端通信.pdf
目次 前言 范闺 规范性引用文件 术语、定义和缩略语 术语和定义 符号和缩略语 帧结构 参考模型 字节格式 帧格式 链路传输 物层接口 报文应用及数据结构 确认/否认( 复位命令 链路接口检测( 中继站命令( 设置参数( 控制命令( 身份认证及密钥协商( 请求被级联终端主动上报( 请求终端軌置 查询参数( 请求任务数据( 请求类数据( 请求类数据( 请求类数据 文件传输( 数据转发( 附录(规范性附录)数据格式说明 附录(规范性附录)事件代码 附录(规范性附录)数据冻结密度 附录 规范性附录)出错否认代码 附录(规范性附录)短信()传输接口分拆 《电能信息采集与管理系统》是对 《低压电力用户集中抄表系统技术条件》 的修订, 分为下列部分: 电能信息采集与管理系统第部分总则; 电能信息采集与管理系统第部分主站技术规范; 电能信息采集与管理系统第—部分电能信息采集终端技术规范通用要 求 电能信息采集与管理系统第—部分电能信息采集终端技术规范厂站采 集终端特殊要求; 电能信息采集与管理系统第—部分电能信息釆集终端技术规范专变采 集终端特殊要求; 电能笮息采集与管理系统第—部分电能信息采集终端技术规范公变采 集终端特殊要求; 电能信息釆集与管理系统第—部分电能信息釆集终端技术规范低压集 中抄表终端特殊要求 电能笮息集与管理系统第部分通信协议主站与电能信息采集终端 通信; 电能信息采集与管理系统第一部分通信协议集中器下行通信 本部分是 《电能信息采集与管理系统》的第部分 本部分规定了电能信息采集与管理系统中主站和终端之间进行数据传输的咴格式、数据编码及传输 规则。 本部分由国家电网公司、中国南方电网公司提出; 本部分由电力行业电测量标准化技术委员会归口。 部分起草单位:浙江省电力公司、上海协同科技股份有限公司、中国电力科学研究院、重庆市电 力公司、上海市电力公司、江苏省电力公司、广州南方电力集团和技发展有限公司、南京新联电了有限 公司 本部分主要起草人:童瑞明、李力、郑安刚、黄建军、杨瑞鸣 电能信息采集与管理系统 第部分通信协议 主站与电能信息采集终端通信 范围 本部分规定了电能信鼠采集与管理系统中主站和电能信息采集终端之间进行数据传输的帧格式、数 据编码及传输规则 本部分适用于点对点、多点共线及一点对多点的通信方式,适用于主站对终端执行主从问答方式以 及终端主动上传方式的通信。 规范性引用文件 下列文件中的条款通过 的本部分的引用而成为本部分的条款。凡是注囗期的引用文件, 其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协 议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。 信息交换用汉字编码字符集基本集 中华人民共和国行政区划代码 信息技术信息交换用汉宇编码字符集基木集的扩充 远动设备及系统第部分传输规约第篇传输帧格式 远动设备及系统第部分传翰规约第篇链路传输规则 远动设备及系统第部分传输规约第篇应用数据的一般结构 电力负荷管理系统技术规范 电力负荷管理终端 电能信息采集与管理系统第部分主站技术规范 电能信息采集与管理系统第—部分电能信息采集终端技术规范一通用要 求 多功能电能表通信规约 术语、定义和缩略语 术语和定义 下列术语和定义适用于本部分。 终端地址 系统中终端设备的地址编码,简称终端地址。 系统广播地址 系统中所有终端都应该响应的地址编码 终端组地址 具有某一相同属性的终端群组编码,如属于同一行业、同一变电站、同一线路,响应同一个命令。 主站地址 主站中具有通信需求的对象(如τ作站、应用功能模块等)的编码。 电能示值 电能表计度器电能示值的简称 测量点 指可以测量出唯一的一组电气量值的测量装置与终端的顺序电气连接点,当物理上相同的一个电气 连接点被多个装置所测量,或者被一个装置所测量但通过多种方式被传递到终端时,按照多个测量点计, 每个测量点具有唯一的逻辑定位编码,是该装置在终端的参数配置、数据应用的唯一对象标识。 总加组 指相关的各测量点的某一同类电气量值按设置的加或减运算关系计算得到的数值 数据单元标识 用于表示一个或一组信息点的一种或一组信息类型的标识。 信息点 表示参数或数据的对象信息,如测量点、总加组、控制轮次、直流模拟量分路等。 信息类 表示参数或数据的分类信息,一个信息类可以是一种参数或数据,也可以是一组参数或数据的集合。 任务 规定终端在指定时间或条件下执行所需的操作序列。 通信流星 指由终端以本数据传输协议亢整报文帧为基础统计的,与主站间的接收与发送报文帧的累计字节 数 符号和缩略语 本部分中所使用到的符号和缩略语见衣 表 符号和缩略语 表小 地址域 码 行政区划 终端地址 主站地止和终端组地上标志 要求访问位 应用层功能码 加信息域 二十进制编码 进制编码 独立位组合 控制域 请求确认标志位 帧校验和 传输方向位 事件计数器 事件记录代码 帧计数位 帧计数有效位 首帧标志:报文的第一帧 末帧标志:报文的最后一帧 信息类标识码 电能量单位位 组成倍率的码位 长度 用户数据长度 中文信息长度 事件记录长度 主站地址 校验位 信息点标识码 启动帧计数器 启动标志位 启动帧序号 消恳认证码字段 响应帧序号 正负极性位 上下浮动位 帧序列域 吋间标签 时间标签有效位 出线类数据时标 日冻结类数据时标 小时冻结类数据时标 月冻结类数据时标 帧结构 参考模型 基于 规定的三层参考模型“增强性能体系结构”。 字节格式 帧的基本单元为位字节。链路层传输顺序为低位在前,髙位在后;低字节在前,高字节在后。 帧格式 帧格式定义 木部分采用 的 异步式传输帧格式,定义见图 起始字符() 长度 固定长度 长度 的报文头 起始字符() 控制域 控伟域 地址域 地址域 用户 链路用户数据 链路用户数据数据区 (应用层) 校验和 帧校验和 结束字符() 图 传输规则 线路空状态为二进制 )帧的字符之间无线路空闲间隔;两帧之间的线路空闲间隔最少需位。 )如按)检出了差错,两軟之间的线路空闲间隔最少需位。 帧校验和()是用户数据区的八位位组的算术和,不考虑进位位。 )接收方校验: 对于每个字符:校验起动位、停止位、偶校验位。 对于每帧: 检验帧的固定报文头中的廾头和结束所规定的字符以及规约标识位; 识别个长度 每帧接收的字符数为用户数据长度 ●帧校骏和 结束字符 校验出一个差错时,校验按)的线路空闪间愒: 若这些校验有一个失败,舍弃此帧;若无差错,则此帧数据有效。 链路层 长度 长度包括规约标识和用户数据长度,由字节组成,如图: 图 规约标识由图中 两位编码表示,定义如 ,表示:禁用 ,表小:本规约使用 或 为保留 用户数据长度:由 组成,采用编码,是控制域、地址域、链路用户数据(应用层) 的字节总数。 采用专用无线数传信道,长度不大于 采用网络传输,长度不大于 控制域 控制域表示报文传输方向和所提供的传输服务类型的信息,定义见图 下行方向传输方向位启动标志位 帧计数位 帧计数有效位 功能码 上行方向 要求访问位保留 传输方向位 表示此帧报文是由主站发出的下行报文 :表示此帧报文是由终端发出的上行报 启动标志位 :表小此帧报文来自启动站; :表小此帧报文来自从动站。 帧计数位 当帧计数有效位 时 表示每个站连续的发送确认或者请求响应服务的变化位。 位用来防止信息传输的丢失和重复 启动站向同一从动站传输新的发送确认或请求响应传输服务时,将 取相反值。启动站休存 每一个从动站值,若超时未收到从动站的报文,或接收出现差错,则启动站不改变的状态, 重复原来的发送确认或者请求响应服务。 复位命令中的 从动站接收复位命令后将置 请求访问位 位用于上行响应报文中。 表示终端有重要事件等待访问,则附加信息域中带有事件 计数器(本部分 表示终端无事件数据等待访问。 置“”和置“”规则 自上次收到报文后发生新的重要事件,位置“” 收到主站请求事件报文并执行后, 位置“ 帧计数有效位 表 位有效 表 位无效 功能码 当启动标志位 时,功能码定义见表 表 功能码 唢类型 服务功能 备用 发送/硝认 复位命令 备用 发送/无凹答 用户数抚 备用 请求/响应帧 链路测试 请求/响应帧 诣求级数据 请求/响应帧 请求级数据 备用 当启动标志位 时,功能码定义见表 表 功能码 帧类型 服务功能 确认 认可 备用 响应帧 用户数扰 响应帧 否认:无所召唤的数据 备用 响应帧 链路状态 各用 本部分规定: 启动站功能码(请求级数据)用于应用层请求确认( )的链路传输,应用层请求 确认标志见 启动站功能码(请求级数据)用于应用层请求数据的链路传输。 地址域 地址域格式 地址域由行政区划码、终端地址、主站地址和组地址标志组成,格式见表: 表 地址或 数据格式 字节数 行政区划码 终端地址 主站地址和组地址标忐 行政区划码 行政区划码按 的规定执行。 终端地址 终端地址选址范围为 为无效地址, 且的位为 时表示系统广播地址。 主站地址和组地址标志 的位为终端组地址标志, 表示终端地址为单地址;表示终端地址为组地 址;的 组成 个主站地址 主站启动的发送帧的应为非零值,其终端响应帧的应与主站发送帧的相同 —终端启动发送帧的应为零,其主站响应帧的也应为零。 帧校验和 帧校验和是用户数据区所有字节的八位位组算术和,不考虑溢出位。用户数据区包括控制域、地址 域、链路用户数据(应用层)三部分 应用层 应用层格式 应用层(链路用户数据)格式定义见图: 应用层功能码 帧序列域 数据单元标识 数据单元 数据单元标识 数据单元 附加笮息域 图 应用层功能码 应用层功能码一字节组成,采用二进制编码表示,具体定义见表 表 应用功能码 应用功能定义

...展开详情
