西门子SCL语言实现低阶及高阶积分算法仿真案例.docx

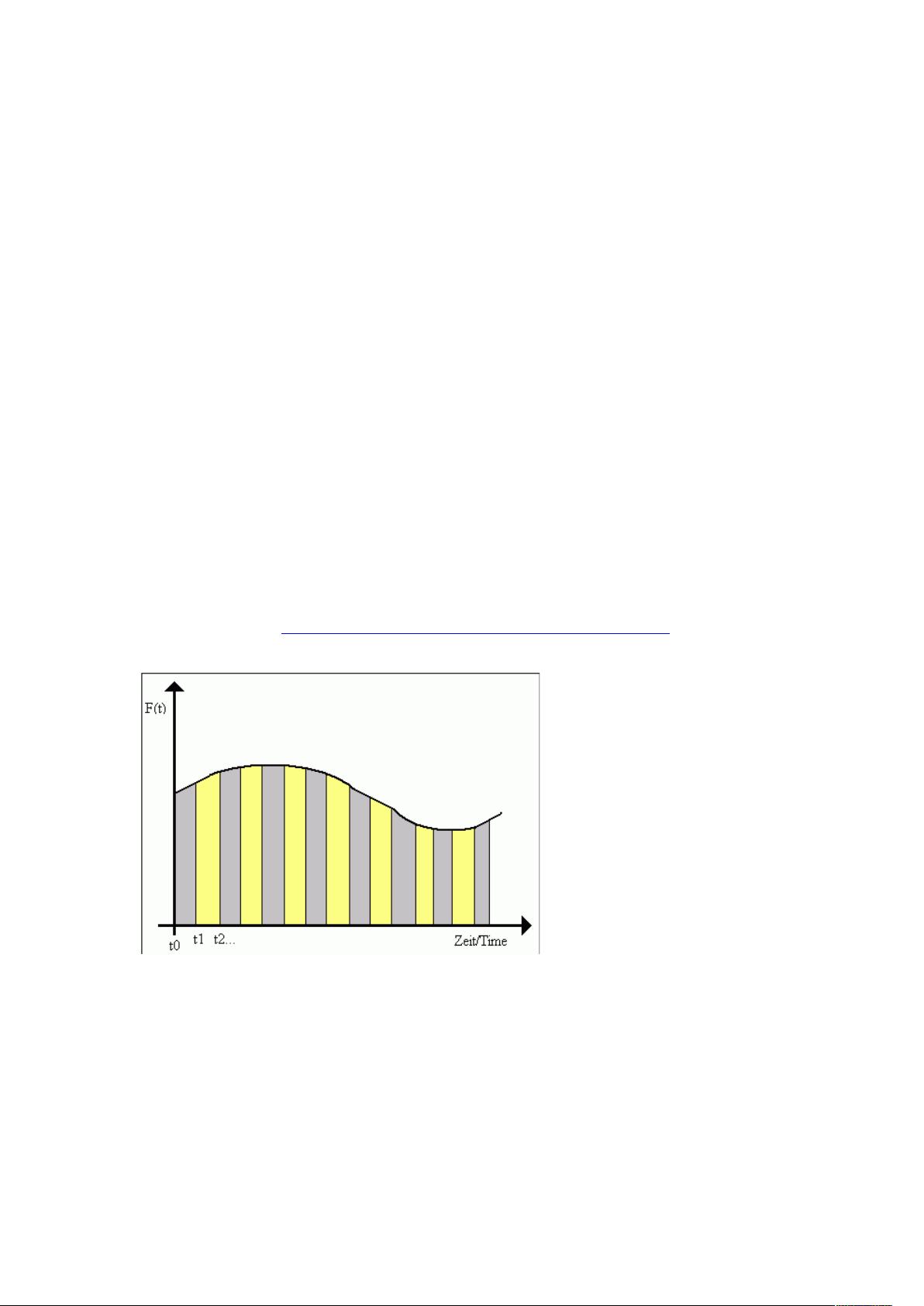

本文主要讲述西门子SCL语言，仿真积分算法的仿真案例，主要针对一阶及二阶，三阶进行仿真，高阶可按类似往后运算，环境使用的是博图V14，需要一定的西门子仿真基础和数学基础，不过都在文中写得有，是一篇非常不错的入门材料。 西门子SCL语言是一种高级文本编程语言，用于在西门子PLC系统中编写程序，特别是TIA Portal（博图）环境下。SCL全称为Structured Control Language，它提供了更强大的编程灵活性，允许用户实现复杂的控制逻辑和算法，如本文讨论的积分算法。 在积分算法的背景下，SCL语言被用来模拟一阶、二阶和三阶方程的积分过程。积分在数学中是求解曲线下面积的关键工具，这个面积可以理解为函数在特定区间内的累计效果。对于一阶方程y=ax+b，积分结果为y=x^2/2+bx+m；二阶方程y=ax^2+bx+c积分后得到y=ax^3/3+bx^2/2+cx+m；三阶方程y=ax^3+bx^2+cx+d积分则得到y=ax^4/4+bx^3/3+cx^2/2+dx+m，其中m均为积分常数。 在SCL编程中实现积分算法，通常需要将X轴分成多个小段（长条），每一段近似为梯形，然后计算每个梯形的面积并累加。梯形面积公式S=(y1+y2)*(x2-x1)/2，其中A(x1,y1)和B(x2,y2)是曲线上的两点，它们与X轴围成的区域近似为梯形。 在西门子的编程环境中，首先在主OB1块中创建一个名为`Integeration_Algorithm`的FB（功能块），然后将该FB拖放到主OB1的梯形图中。为了存储变量，需要创建一个独立的全局DB（数据块）`TAG_DB`，在此处定义各个参数，如a、b、c、X_LOW、X_HIGH以及N（细分的段数）。 在SCL程序中，你需要为每个方程阶数编写对应的积分代码。例如，对于三阶方程y=2x^3+x^2+x，你将设定积分范围（-2,2），并分割成100份来计算。初始化N、X_LOW、X_HIGH以及x的平均值（X_AVG）等变量。然后，循环计算每一段的面积并累加。由于SCL语言使用两个星号（**）表示幂运算，因此在编写代码时要注意这一点。 在验证程序正确性时，可以先手动计算积分值，然后与程序计算的结果进行比较，看两者是否接近。由于数值计算的精度限制，实际程序计算的结果可能会与理论值略有差异。 通过这样的SCL编程实践，不仅能够掌握SCL语言的基本语法，还能加深对积分算法的理解。对于具有C语言或VB语言背景的人来说，SCL的学习相对容易上手。同时，这也是一种很好的方法来提升西门子PLC系统的应用技能，特别是在处理复杂控制逻辑和算法时。
