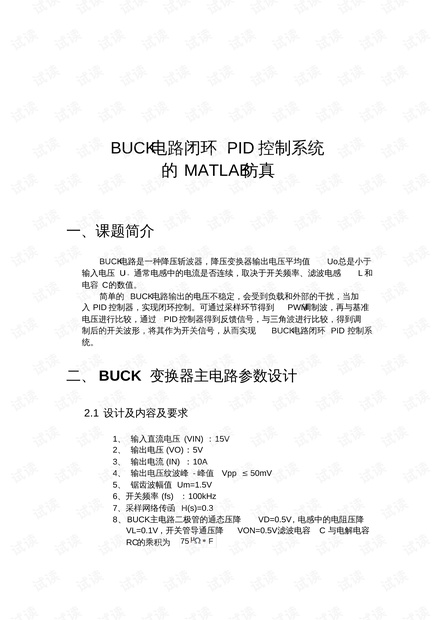

BUCK电路闭环 PID 控制系统
的 MATLAB仿真
一、课题简介
BUCK电路是一种降压斩波器，降压变换器输出电压平均值 Uo总是小于
输入电压 U
i 。
通常电感中的电流是否连续，取决于开关频率、滤波电感 L 和
电容 C的数值。
简单的 BUCK电路输出的电压不稳定，会受到负载和外部的干扰，当加
入 PID 控制器，实现闭环控制。可通过采样环节得到 PWM调制波，再与基准
电压进行比较，通过 PID 控制器得到反馈信号，与三角波进行比较，得到调
制后的开关波形，将其作为开关信号，从而实现 BUCK电路闭环 PID 控制系
统。
二、 BUCK 变换器主电路参数设计
2.1 设计及内容及要求
1、 输入直流电压 (VIN) ：15V
2、 输出电压 (VO)：5V
3、 输出电流 (IN) ：10A
4、 输出电压纹波峰 - 峰值 Vpp ≤50mV
5、 锯齿波幅值 Um=1.5V
6、开关频率 (fs) ：100kHz
7、采样网络传函 H(s)=0.3
8、BUCK主电路二极管的通态压降 VD=0.5V，电感中的电阻压降
VL=0.1V，开关管导通压降 VON=0.5V,滤波电容 C 与电解电容
RC的乘积为
F75
