了解什么是EOC,目前使用的技术方案,掌握EOC系统组成,了解EOC终端配置下发流程。
homeplUg Av7400方案设备特点 Homeplug Av7400设备工作在低频75MHz-65MHz频带 物理层使用OFDM调制方式,并采用较多抗干扰技术,系统在有线 电视仿真网中抗干扰能力较强 高带宽,最高采用4094QAM调制,物理层速率600MbpS,数据链路 层可达340Mbps, ◆系统工作在低颊段,信号衰减较小,覆盖范围较大,可以通过分支 分配器 优良的兼容性和互通性,能完全兼容上一代EOC产品(产品向前兼 容,兼容以前的6400设备) ◆符合EEEP1901以及HPAV标准 homeplug7400方案原理 物理层OFDM介绍 HomePlug标准采用了oFDM技术,它是一种多载波复用技术。该技术将信道 分为N个子信道,将串行的高速数据转换为并行数据流,然后分别进行数据调制。 采用的调制方式包括BPSK、QPSK、16QAM、64QAM、128QAM、256QAM等。由于进 行了子信道分割,每个信道传输的速率低,能有效减小码间干扰,信道均衡好。 抗干扰能力强。每个信道可根据SNR自动调整调制方式(开或关)。当某个或多 个信号干扰较大时,就工作到低速调制方式,而好的信道则工作到高速调制方式。 米米)e°e f homeplug7400方案传输原理 Homeplug7400有源EOC系统的的上下行数据采用了 不同的传输方式。这是专门为了适应同轴网络共享媒质的 特性而设计的。 ◆每当CNU上电后CNU会搜索CBAT并在CBAT上注册自 己的MAC地址同时CBAT给每一个CNU分配一个唯一的 终端设备标识TE。 ◆下行方向 数据从CBA到多个CNU以时分复用技术(TDM)广播到各个 CNU。当数据信号到达CNU时,CNU根据Tl,在物理层上做判 断,只接收给它自己的数据帧 homeplug7400方案传输原理 2国→rcN 国国→ USER slot 132131 四→cN CHAT USER 2 2 slot slot slot slot 3 3[2B国→ CAU 目→「usER 3 slot 上行方向 数采用时分多址接入技术(TDMA)和载波检测多路复用( CSMA)传输上行流量。TDMA面向连接,提供αoS保障,确保 带宽预留、高可靠性和严格的时延抖动控制。CSMA面向优先级 ,提供四级优先级。基于128位AES严格加密。 高通74/64EOC方案技术参数 参数\功能 NT6400 AR74107411 EoC类型 低频调制EOC 低频调制EOC 参考规范 HomePlug av IIEEE P 1901, HomePlug Av 工作频段 7. 5 Hz-301(Hz 7. 5MHz-65MHz 每频道标称带宽 22. 5MHz 57. 5MHz 通讯方式 半双工 半双工 调制方式 FDH(BPSK-1024QAM)子载波917FDM(BPSK-4096QAM)子载波2689 FEC Turbo Code Turbo Code MAC层工作模式 CSma/CA Csma/CA 单恼递支持最大终端教253 允许链路损耗〔实验室)5dB 95dB 加密能力 128位AES 128位AES 物理层速率 200bps 500Mbps MAC层速率 100bps 320Mbps 时廷32个节点一 30 芯片厂商 qualcomm(intellon) qualcomm(intell on) 工作在低频,覆盖范围较大,采用工作在低频,覆盖范围较大,采用 较多抗干扰技术,在网络中抗干扰较多抗干扰技术,在网络中抗干扰 特点综述 能力很强,采用最多1024AM调制,能力很强,通过扩频和采用最多 系统吞吐量高,芯片成熟稳定,市4096A调制,系统吞吐量达到 场占有率高 320Mbps 成熟度 成熟 应熟 问题思考与小结 ◆AV7400设备工作频带是多少? ◆数据层带宽最大可以达到多少Mbps? ◆AV7400设备下行和上行传输分别采用什么方式? 内容介绍 第1章 homeplug7400技术方案 第2章EOC系统组成及应用 第3章EOC系统下发机制以及端口定义 EOC技术应用 有线电视信号 用户增加EOC 节点光缆 87-860MHz moderm 将酸信号调制至 T54h75MHE HF射频输出 有线电视 与有线电视信号合 电嘴分支分配系统 RF射 下行广播 下行光纤 蜒电缆 Es107 oC modem 模拟数字电视 占用一芯 以士闻线 四端口③④ 放大器 EOC局端设备 青要改造为低直通 光接收机 1数据光纤 五类 ONU 如薯大器后赏密增加EOc局作数区 用户增加EOC R45 分,太器无開整保持为单 modem 电缆分支 HF射输出 可安装于 分配系统 EOc局端设备里 ONU RHs 以同线 前端 有线电视HFC分配网 用户 调制EOC组成 ◆调制EOC技术采用点到多点的用户网络拓扑结构,利用广电原有 的同轴电缆来实现薮据、语音和视频的全业务接入。一个典型的 有源E○C系统由局端、终端、同轴分配网等部分组成 EOC局端 EOC终端 互动点播 以太网数据信号 同轴分配网 电视信号+以太网信号 电视信号 调制、解调 调制、解调 混合、分离 混合、分离 宽带上网 调制E○C组成 局端一般安装于光节点位置,起分发上层以太网数据、汇聚终端设 备的作用 终端放于用户家里充当家庭CPE设备接入用户电脑或互动机顶盒; 同轴分配网络就是从CAⅣV光节点位置到用户家里的网络,除了同轴 线缆以外,还包括有源放大器、EOC桥接器、分支分配器等设备。 E○C局端组成 ◆Eoc局端设备主要由3个部分组成 ,Eoc局端模块、电源模块、插入 器模块组成。 EOC 电源 ◆Eoc局端模块 模块 ◆下行方向为将上层网络设备过 来的以太网电信号调制到低频 段并通过同轴线输出。 数 据 ◆上行方向接收终端发送的上行 调制信号,解调还原为标准的乎 以太网电信号输出 电 ◆插入器模块 视 ◆将Eoc局端低频信号和有线电 视高频信号进行混合或分离。 E○C局端接口 ◆E○C局端设备需要具备如下 些接口 ◆上联以太网口( UPLINK ◆网线连接,用于和前端汇聚 thernet ovarGoAX 设备(ONU)相连,用于下 行数据分发和上行汇聚终端 数据 ◆本地配置以太网口(C○N ◆用于对局端设备进行本地配 置或串口连接局端设备 ◆至少一个RHN ◆同轴连接,接有线电视信号 输入 上联口本地配 置口 RFIN RFOUT ◆至少一个 RFOUT ◆同轴连接,接用户分配网。 FOC终端分类 ◆EoC终端设备分类 ◆普通型Eoc终端 用户家庭设备,通过有线电视同轴 电缆和局端配合构建二层以太网 传输网络。可用于同时连接计算 机、数字电视机顶盒、|P电话 机等多种终端。 ◆家庭网关型EOc终端 ◆在普通型Ec终端中增加WIFI 模块,即可以实现普通型E。c 终端的所有功能,又能提供无线 WFI路由器的功能,利用无线 WF接入互联网。 问题思考与小结 ◆EOc系统组成? ◆EOC系统各部分的作用? 内容介绍 第1章EOC介绍 第2章 homeplug7400技术方案 第3章EOC系统组成及应用 第4章EoC系统下发机制以及端口定义 E○C系统配置下发机制 ◆Eoc局端模式基本默认都是全透传模式,能透传ON下来的所有 数据流,EOc系统针对每个用户的配置都配置在EOC终端上 ◆Ec终端上线后将向局端发送终端上线的MME私有报文 ◆局端收到终端的上线报文后,将局端内事先配置好的默认模板或 VLAN池中的 VLAN ID,通过MME报文配置到终端上,该配置保 存到终端 FLASH E。终端断电不会丢失。 终端上线MME报文 LANI Vlan 101 下发配置MME报文 untap Vlan lol LAN2 Vlan 102 unta 交 Vlan 102 EOC EOC‖换 芯 LAN3 Vlan 103 Vlan 103 局端 终端片 LANd

...展开详情
试读 12P EOC系统介绍
立即下载 低至0.43元/次 身份认证VIP会员低至7折
抢沙发
一个资源只可评论一次,评论内容不能少于5个字
关注 私信 TA的资源
上传资源赚积分,得勋章
最新推荐
EOC系统介绍 49积分/C币 立即下载
1/12

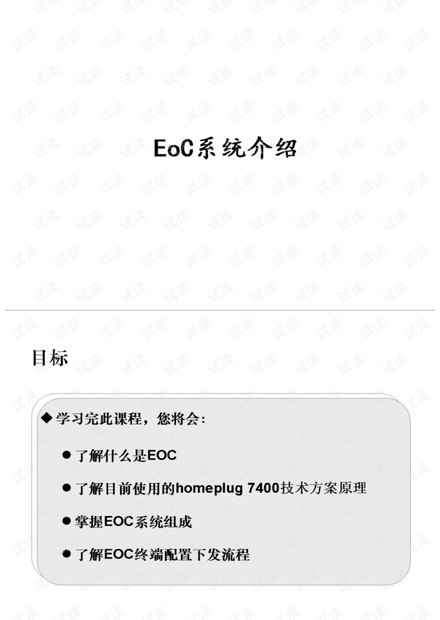

EOC系统介绍第1页
