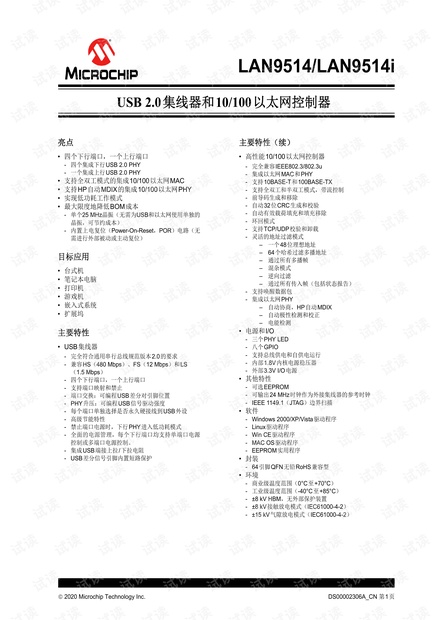

LAN9514/LAN9514i中文数据手册.pdf

四个下行端口，一个上行端口 - 四个集成下行USB 2.0 PHY - 一个集成上行USB 2.0 PHY • 支持全双工模式的集成10/100以太网MAC • 支持HP自动MDIX的集成10/100以太网PHY • 实现低功耗工作模式 • 最大限度地降低BOM成本 - 单个25 MHz晶振（无需为USB和以太网使用单独的 晶振，可节约成本） - 内置上电复位（Power-On-Reset， POR）电路（无 需进行外部被动或主动复位） 目标应用 • 台式机 • 笔记本电脑 • 打印机 • 游戏机 • 嵌入式系统 • 扩展坞 主要特性 • USB集线器 - 完全符合通用串行总线规范版本2.0的要求 - 兼容HS（480 Mbps）、 FS（12 Mbps）和LS （1.5 Mbps） - 四个下行端口，一个上行端口 - 支持端口映射和禁止 - 端口交换：可编程USB差分对引脚位置 - PHY升压：可编程USB信号驱动强度 - 每个端口单独选择是否永久硬接线到USB外设 - 高级节能特性 - 禁止端口电源时，下行PHY进入低功耗模式 - 全面的电源管理，每个下行端口均支持单端口电源 控制或多端口电源控制。 - 集成USB端接上拉/下拉电阻 - USB差分信号引脚内置短路保护 主要特性（续） • 高性能10/100以太网控制器 - 完全兼容IEEE802.3/802.3u - 集成以太网MAC和PHY - 支持10BASE-T和100BASE-TX - 支持全双工和半双工模式，带流控制 - 前导码生成和移除 - 自动32位CRC生成和校验 - 自动有效载荷填充和填充移除 - 环回模式 - 支持TCP/UDP校验和卸载 - 灵活的地址过滤模式 – 一个48位理想地址 – 64个哈希过滤多播地址 – 通过所有多播帧 – 混杂模式 – 逆向过滤 – 通过所有传入帧（包括状态报告） - 支持唤醒数据包 - 集成以太网PHY – 自动协商， HP自动MDIX – 自动极性检测和校正 – 电能检测 • 电源和I/O - 三个PHY LED - 八个GPIO - 支持总线供电和自供电运行 - 内部1.8V内核电源稳压器 - 外部3.3V I/O电源 • 其他特性 - 可选EEPROM - 可输出24 MHz时钟作为外接集线器的参考时钟 - IEEE 1149.1（JTAG）边界扫描 • 软件 - Windows 2000/XP/Vista驱动程序 - Linux驱动程序 - Win CE驱动程序 - MAC OS驱动程序 - EEPROM实用程序 • 封装 - 64引脚QFN无铅RoHS兼容型 • 环境 - 商业级温度范围（0°C至+70°C） - 工业级温度范围（-40°C至+85°C） - ±8 kV HBM，无外部保护装置 - ±8 kV接触放电模式（IEC61000-4-2） - ±15 kV气隙放电模式（IEC61000-4-2）
