沙漏是一种古老的计时工具，也是一种玩具。电子沙漏用发光二极管表示沙
粒，模拟沙漏的运动过程。电子沙漏会像真正的沙漏一样，上部的沙粒（点亮的
发光二极管）一粒一粒往下掉，下部的沙粒一粒一粒堆起来。

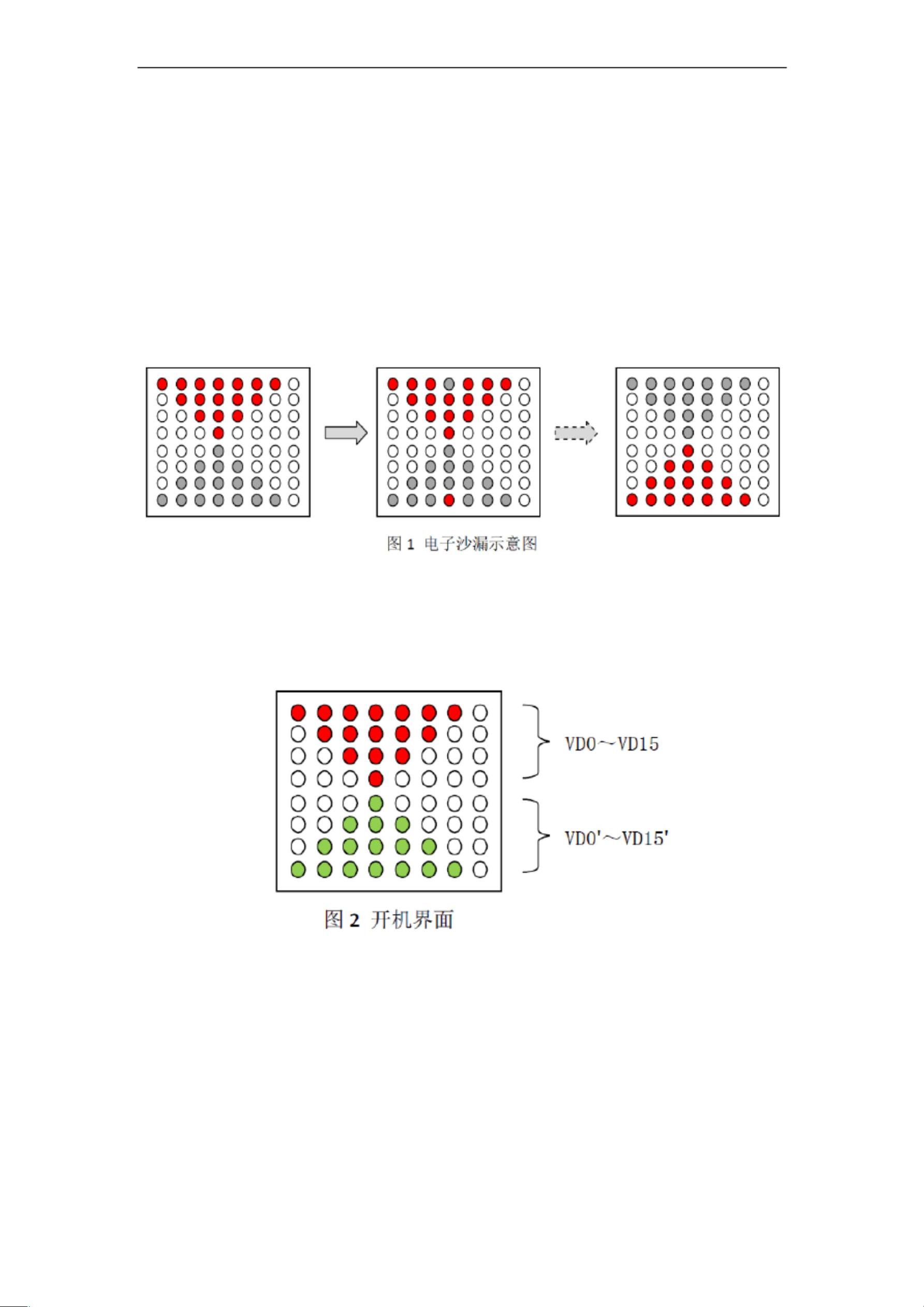

在结构上，两组各 16 个发光二极管分别排列成为两个三角形，如图 1 所示。
其中：VD0 ～VD15 位于上部，排列成倒三角形；VD0'～VD15'位于下部，排列成
正三角形。两个三角形的顶尖相对，组成沙漏形状。当上部有一个发光二极管熄
灭时，相应地下部就有一个发光二极管点亮，模拟了沙粒的运动。
① 采用 8*8 双色点阵显示电子沙漏的开机界面，如图 2 所示。其中红色
LED 代表沙漏的上半部分沙粒 VD0～VD15，绿色 LED 代表沙漏的下半部分 VD0'～
VD15'。

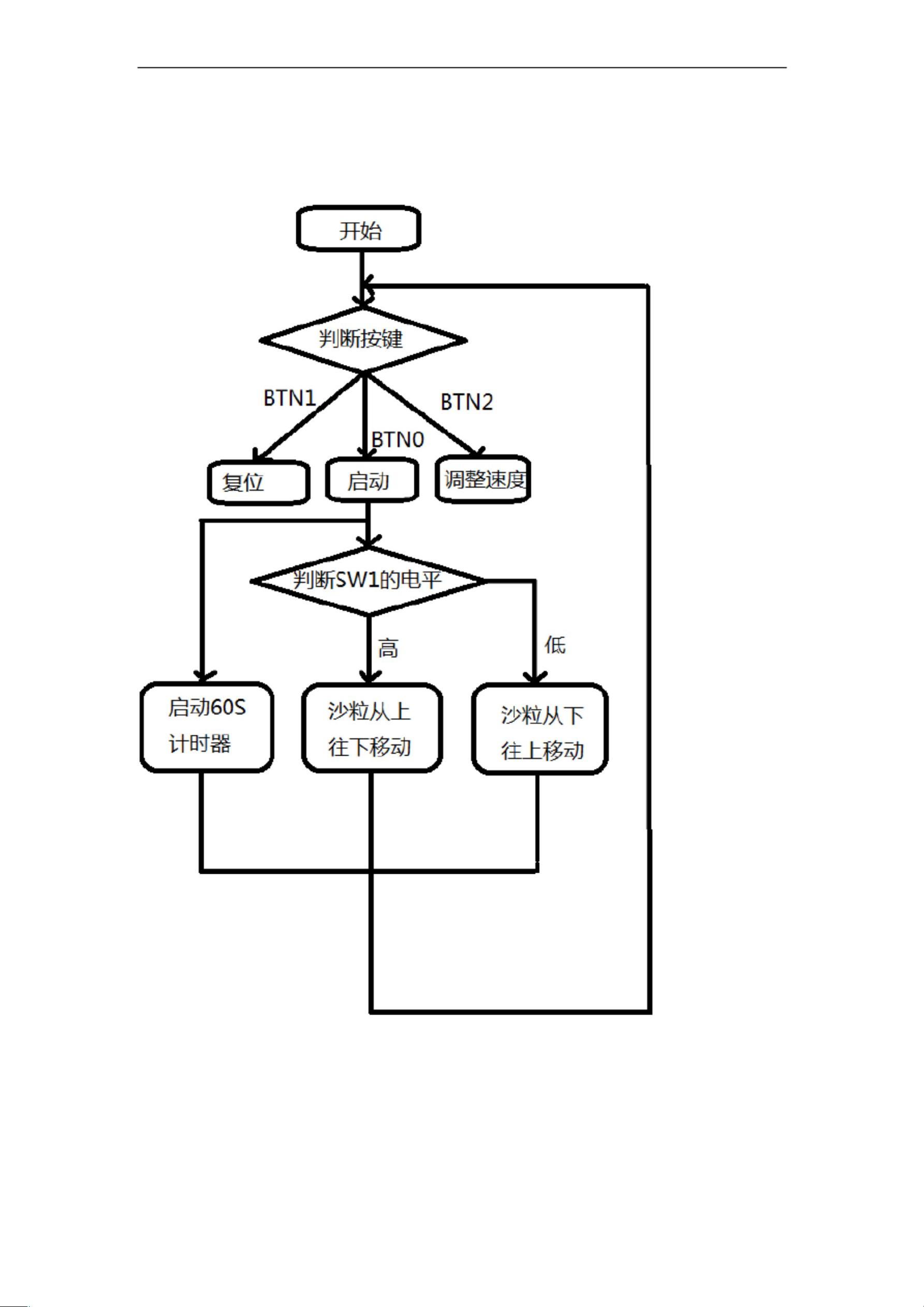

② 用拨码开关 SW1 模拟重力感应器。当 SW1 为低电平时，沙粒从 VD0～VD15
向 VD0'～VD15'移动；当 SW1 为高电平时，沙粒从 VD0'～VD15'向 VD0～VD15 移
动。
③ 按键 BTN0 作为计时启动停止按键，启动后沙粒即可按照 SW1 设定的方

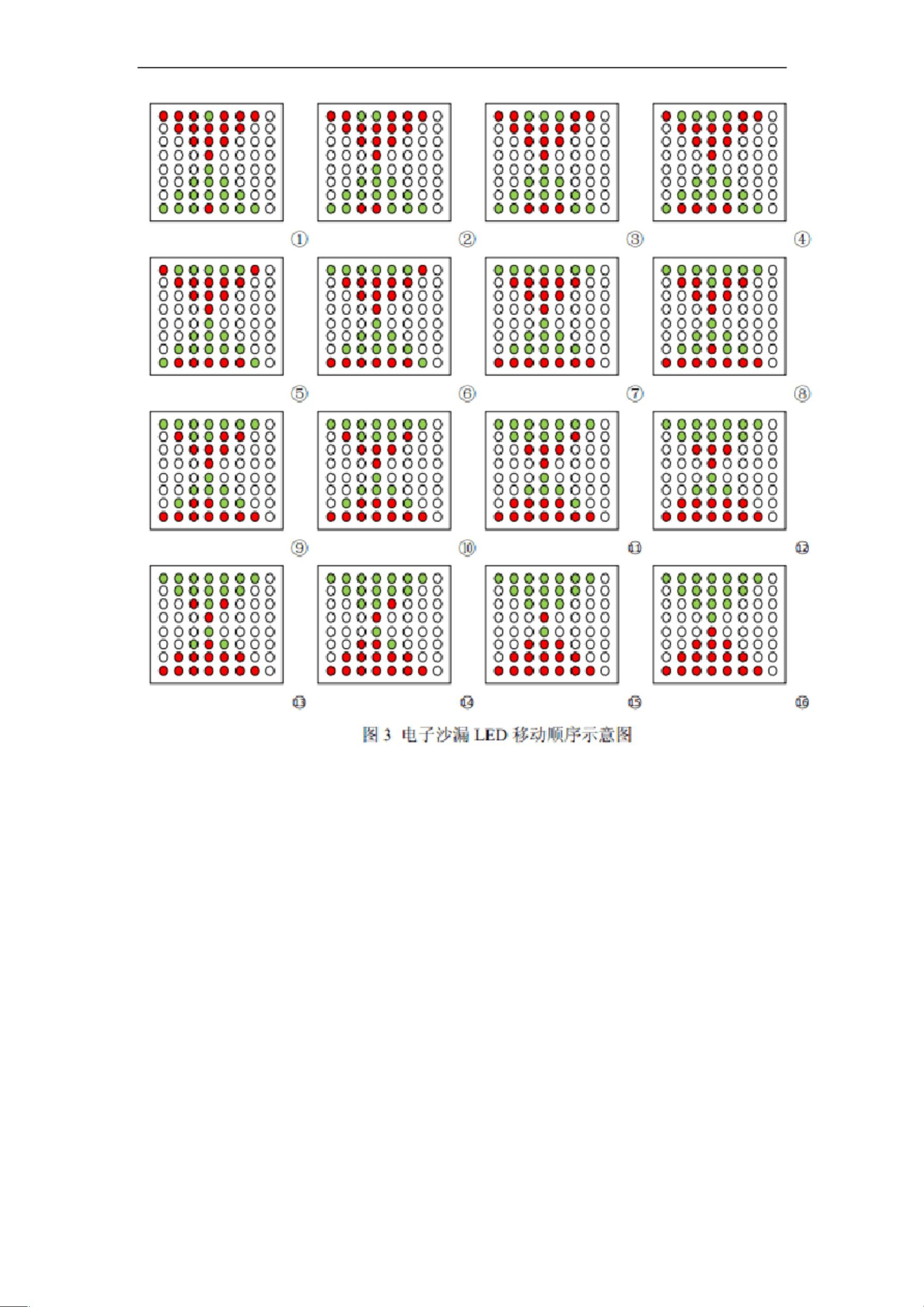

向移动，以 SW1 为低电平时为例，LED 移动的顺序与对应关系如图 3 的 1～16 所
示（若 SW1 为高电平，则点阵显示移动顺序为 16～1）。每颗沙粒的移动时间为 1
秒，当移动到图 3 的 16 时，若 SW1 仍为低电平，则保持沙粒不动，但计时继续，
直到 SW1 的电平发生变化或者 BTN0 计时停止。
