ChipsBank UMPTool 量产工具
用户手册
Shenzhen Chipsbank Technologies Co. Ltd.
深圳芯邦科技股份有限公司
All rights reserved
版权所有 侵权必究
ChipsBank UMPTool 量产工具用户手册
Page 2 , Total 24 第2页，共24页
目录
ChipsBank UMPTool 量产工具 .................................................................................................... 1
用户手册 ...................................................................................................................................... 1
目录 ............................................................................................................................................. 2
1 软件运行环境 ......................................................................................................................... 3
2 软件说明 ................................................................................................................................ 3
2.1 软件安装 .......................................................................................................................... 3
2.2 IC支持 .............................................................................................................................. 3
2.2.1 主控支持列表 ............................................................................................................. 3
2.2.2 Flash支持列表 ............................................................................................................ 4
2.3 软件使用 .......................................................................................................................... 4
2.3.1 量产工具主界面 .......................................................................................................... 4
2.3.2 进入量产设置 ............................................................................................................. 6
2.3.3 量产设置界面 ............................................................................................................. 6
2.3.4 高级设置 .................................................................................................................. 16
2.3.5 其他设置 .................................................................................................................. 21
2.3.6 操作按钮区 ............................................................................................................... 23
ChipsBank UMPTool 量产工具用户手册
Page 3 , Total 24 第3页，共24页
1 软件运行环境
最低配置 推荐配置
硬件要求 内存：512M
内存：1G
无软驱
软件要求
Win2K WinXP + sp3
2 软件说明
2.1 软件安装
发布给用户的量产工具为一个rar压缩包文件，例如：
。
量产工具无需安装，无需注册，直接解压到一目录中即可使用。

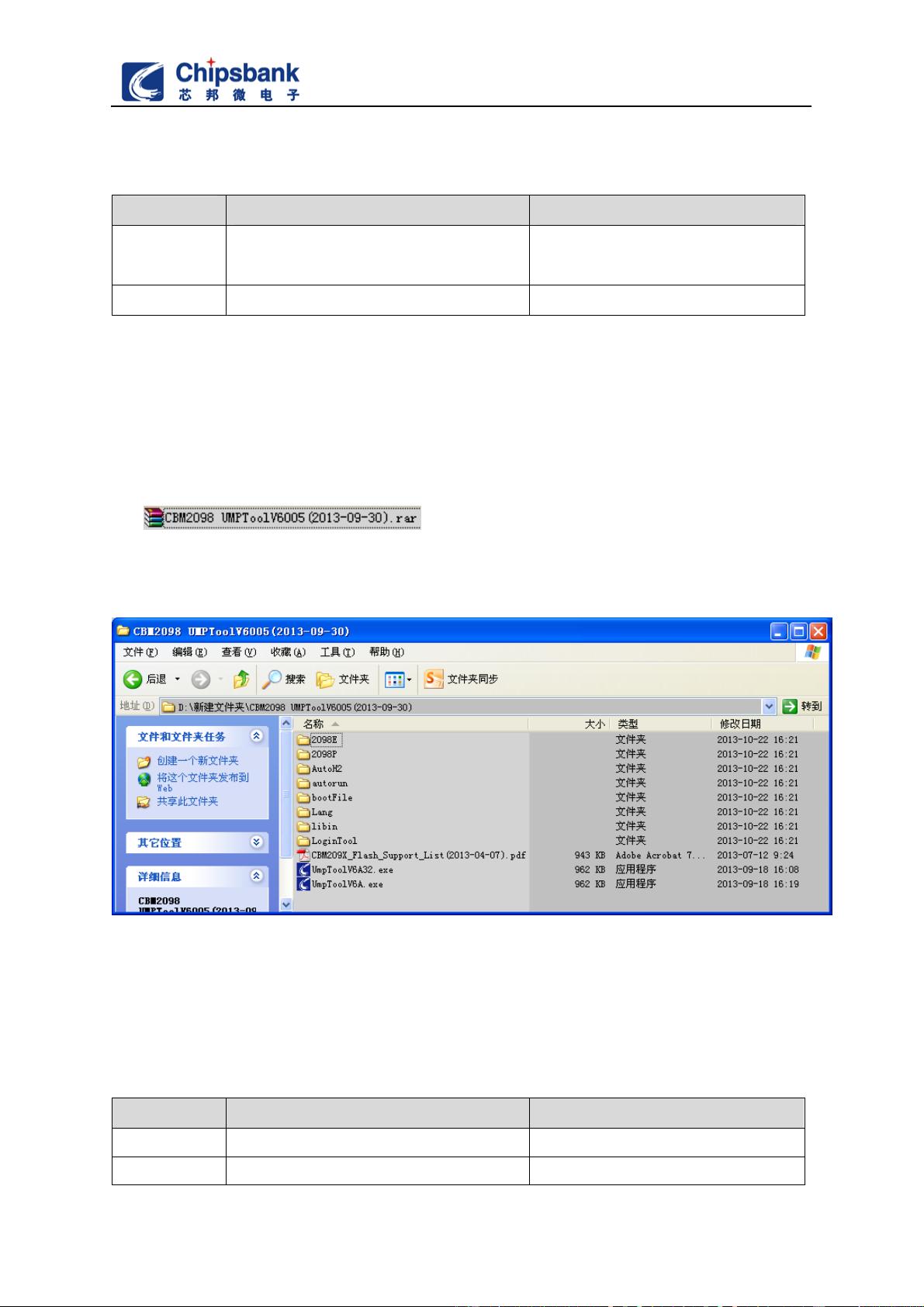

解压后如下图所示：
图 1 量产工具发布包解压后的目录
2.2 IC支持
2.2.1 主控支持列表
序号 主控类型 备注
1
CBM2093E
2
CBM2096E
ChipsBank UMPTool 量产工具用户手册
Page 4 , Total 24 第4页，共24页
3
CBM2098P
4
CBM2098E
2.2.2 Flash支持列表
请参照最新发布的文档：《CBM209X_Flash_Support_List.pdf》。
2.3 软件使用
2.3.1 量产工具主界面
主界面包括基本信息显示区、量产信息显示区、操作按钮区、版本信息显示区。

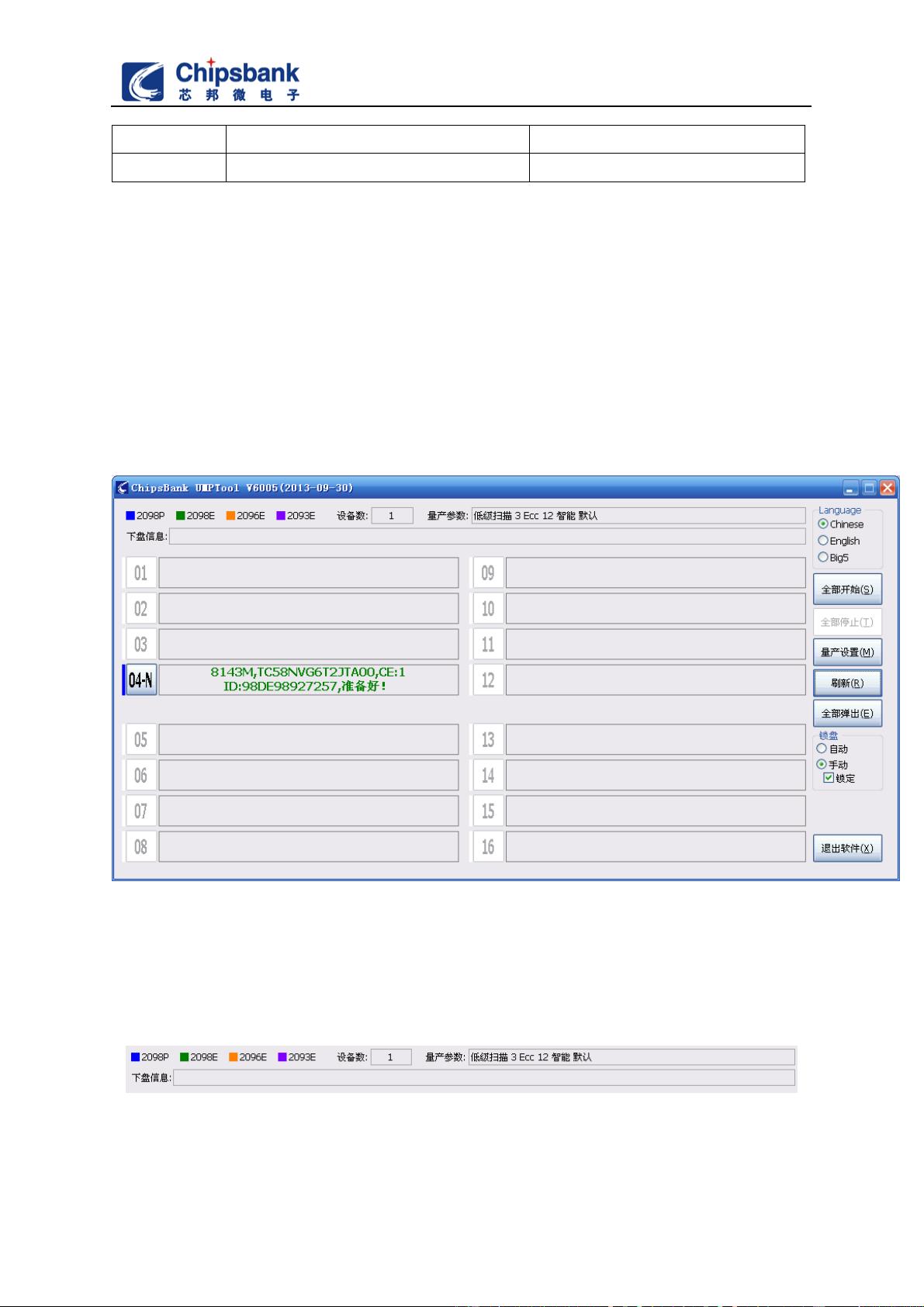

图 2 量产工具主界面
2.3.1.1. 基本信息显示区
位于主界面顶部的区域为基本信息显示区，由一个组合框包围，组合框中包括：主控型号以
不同颜色做区分、设备个数、量产参数、下盘信息。如下图所示：
图 3 量产工具基本信息
ChipsBank UMPTool 量产工具用户手册
Page 5 , Total 24 第5页，共24页

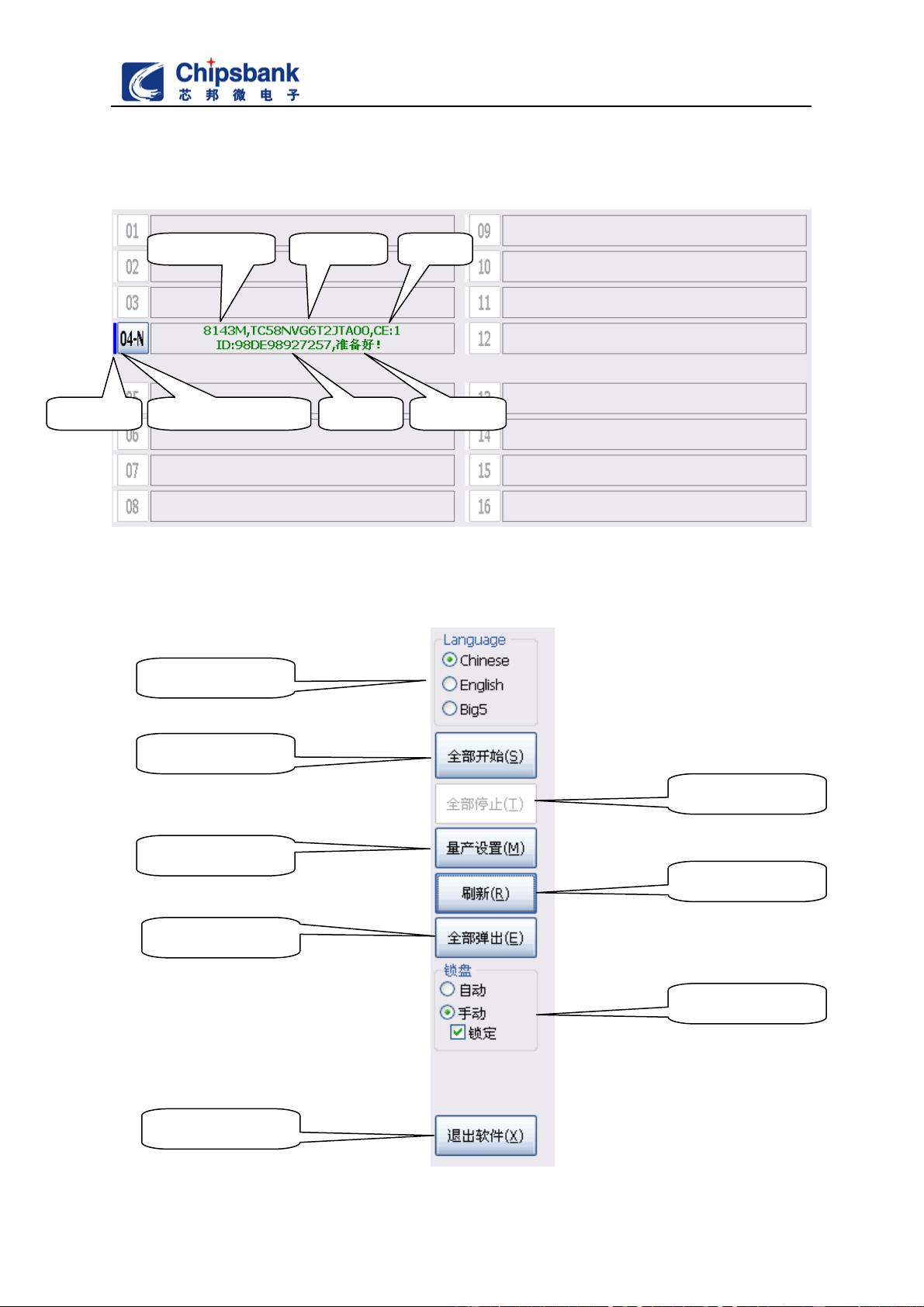

2.3.1.2. 量产信息显示区
共包括16条带状的设备生产状态信息显示条，如下图所示：
图 4 量产信息显示区
2.3.1.3. 操作按钮区
全部开始量产按钮
停止量产按钮
进入量产设置界面
刷新设备显示
弹出所有设备
量产工具界面语言
退出量产工具
主控类型 所在位置序列-盘
Flash标称容量 Flash类型 片选数
Flash ID
当前状态
锁盘方式选项
