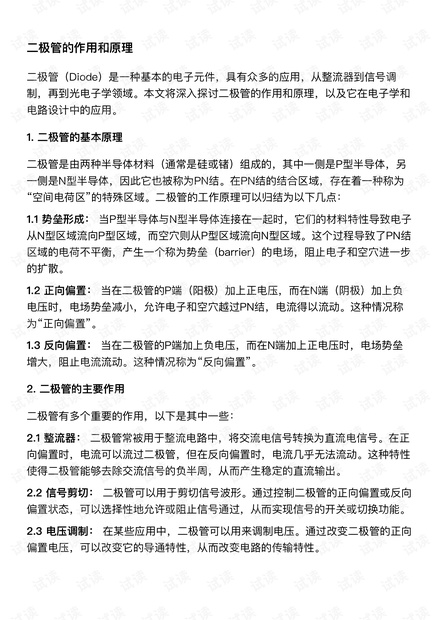

⼆极管的作⽤和原理
⼆极管（Diode）是⼀种基本的电⼦元件，具有众多的应⽤，从整流器到信号调
制，再到光电⼦学领域。本⽂将深⼊探讨⼆极管的作⽤和原理，以及它在电⼦学和
电路设计中的应⽤。
1. ⼆极管的基本原理
⼆极管是由两种半导体材料（通常是硅或锗）组成的，其中⼀侧是P型半导体，另
⼀侧是N型半导体，因此它也被称为PN结。在PN结的结合区域，存在着⼀种称为
“空间电荷区”的特殊区域。⼆极管的⼯作原理可以归结为以下⼏点：
1.1 势垒形成： 当P型半导体与N型半导体连接在⼀起时，它们的材料特性导致电⼦
从N型区域流向P型区域，⽽空⽳则从P型区域流向N型区域。这个过程导致了PN结
区域的电荷不平衡，产⽣⼀个称为势垒（barrier）的电场，阻⽌电⼦和空⽳进⼀步
的扩散。
1.2 正向偏置： 当在⼆极管的P端（阳极）加上正电压，⽽在N端（阴极）加上负
电压时，电场势垒减⼩，允许电⼦和空⽳越过PN结，电流得以流动。这种情况称
为“正向偏置”。
1.3 反向偏置： 当在⼆极管的P端加上负电压，⽽在N端加上正电压时，电场势垒
增⼤，阻⽌电流流动。这种情况称为“反向偏置”。
2. ⼆极管的主要作⽤
⼆极管有多个重要的作⽤，以下是其中⼀些：
2.1 整流器： ⼆极管常被⽤于整流电路中，将交流电信号转换为直流电信号。在正
向偏置时，电流可以流过⼆极管，但在反向偏置时，电流⼏乎⽆法流动。这种特性
使得⼆极管能够去除交流信号的负半周，从⽽产⽣稳定的直流输出。
2.2 信号剪切： ⼆极管可以⽤于剪切信号波形。通过控制⼆极管的正向偏置或反向
偏置状态，可以选择性地允许或阻⽌信号通过，从⽽实现信号的开关或切换功能。
2.3 电压调制： 在某些应⽤中，⼆极管可以⽤来调制电压。通过改变⼆极管的正向
偏置电压，可以改变它的导通特性，从⽽改变电路的传输特性。
