过程控制课程设计任务书
题目 C：某温度控制系统的 MATLAB 仿真
一、 系统概况：

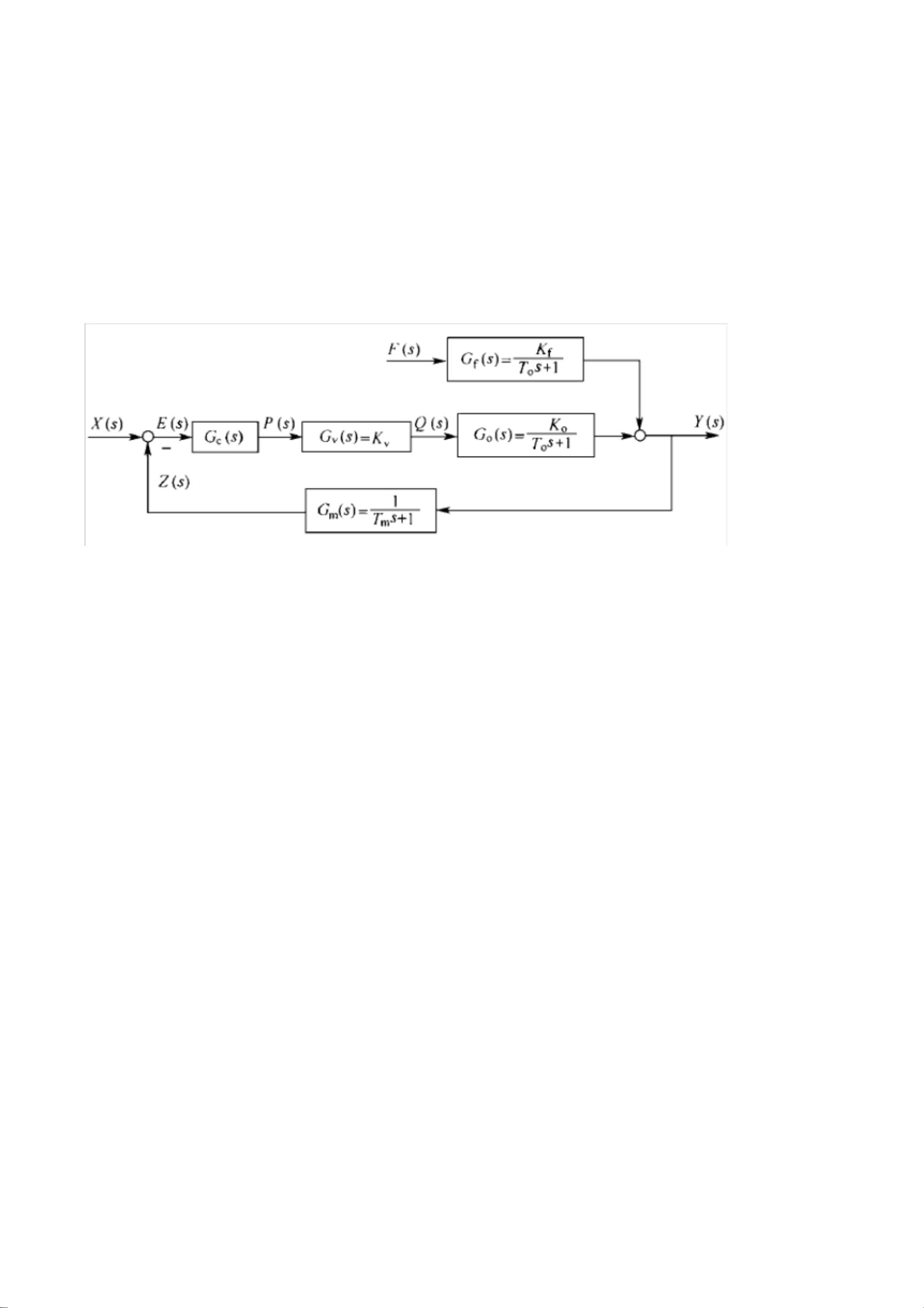

设某温度控制系统方块图如图：
图中
G
c
(s)、G
v
(s)、G
o
(s)、G
m
(s)、
分别为调节器、执行器、过程对象及温度变送器的传递
函数；，且电动温度变送器测量范围（量程）为 50～100
O
C、输出信号为 4～20mA。G
f
(s)为干
扰通道的传递函数。
二、系统参数
二、 要求：
1、分别建立仿真结构图，进行以下仿真，并求出主要性能指标：
(1)控制器为比例控制，其比例度分别为δ＝ 10％、 20％、 50％、 100％、200％时，系统广
义对象输出 z(t)的过渡过程；
(2)控制器为比例积分控制，其比例度δ＝ 20％，积分时间分别为 T
I
＝1min、3min、5min、
10min 时， z(t)的过渡过程；
0 m v
o
0 f
o
o
=5min =2.5min =1.5(kg/min)/mA
=5.4 C/(kg/min) =0.8
C
C
T T K
K K
x(t)= 80
f(t)= 10
； ； ；
； ；
给定值 ；
阶跃扰动
