嵌入式系统设计实验报告
1
一、 MDK 开发流程与输入输出
1. 实验目的
（1） 掌握 MDK5 集成开发环境。
（2） 掌握 STM32F407 芯片的端口特性。
（3） 编写基础输入输出程序。
2. 实验设备
（1） 硬件：PC 机一台；STM32F4 开发板。
（2） 软件：KEIL 开发软件。
3. 实验原理
本实 验 其一 是 要 学 会新 建 工 程 ，其 二 就是 要实 现 控制 ALIENTEK 探索 者
STM32F4 开发板上的两个 LED 实现一个类似跑马灯的效果，该实验的关键在于如何
控制 STM32F4 的 IO 口输出。

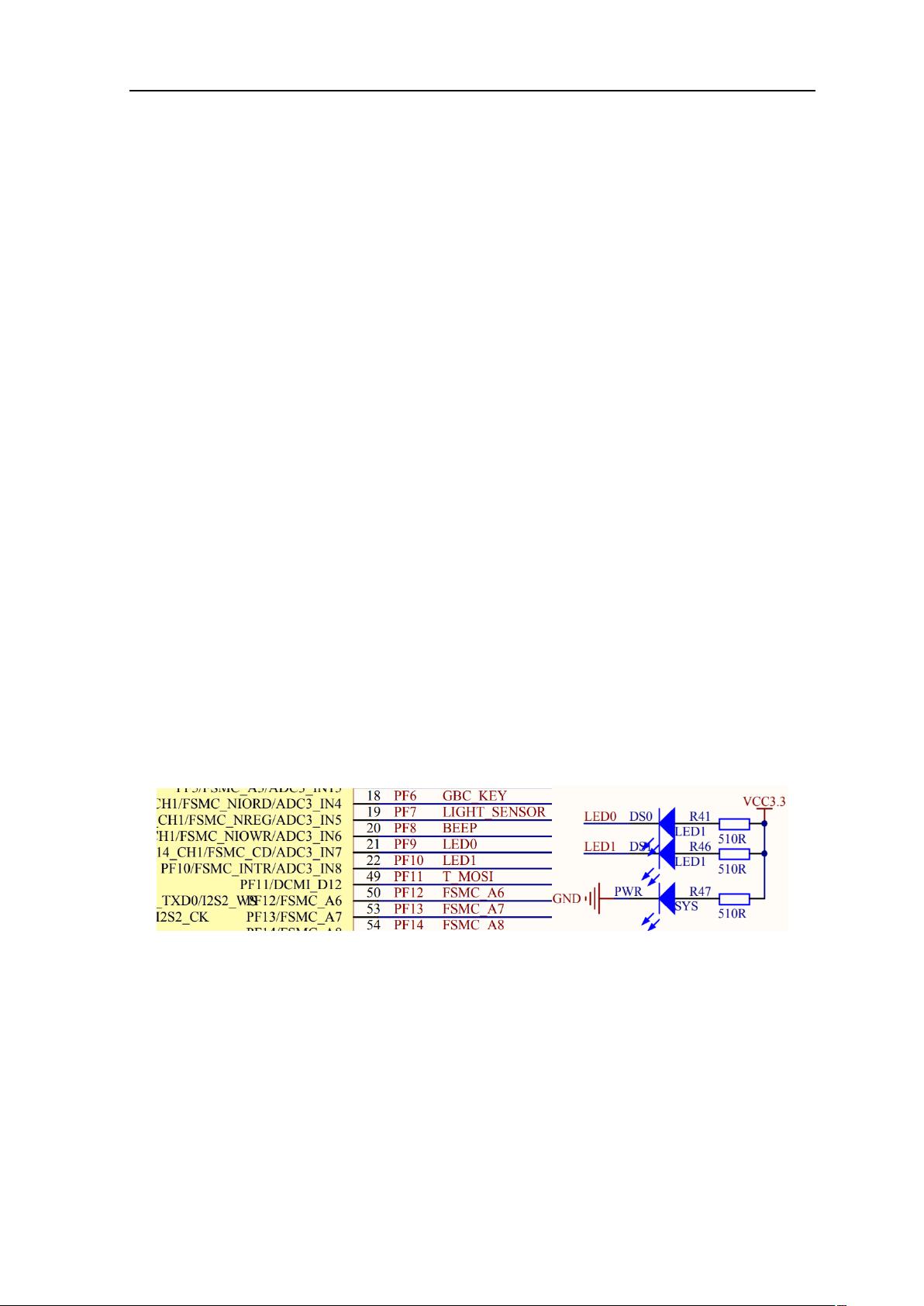

本次实验用到的硬件有 LED0 和 LED1，该电路如图 1. 1 所示，可见 LED0 和 LED1
的阴极分别接单片机的 PF9 和 PF10 口，阳极接一个电阻之后，然后接 3.3V 电源，
这样做是因为单片机的引脚并不是对称的推挽输出，灌电流能力强、拉电流能力弱，
即 IO 口的低电平驱动能力强而高电平驱动能力较差，可能出现不稳定的情况，所以
一般 LED 的阴极接在单片机的 IO 引脚上。
图 1. 1 LED 与单片机连接电路原理
上述电路图其电路在 STM32F4 开发板上默认是已经连接好了的，所以在硬件上
不需要动任何东西。
4. 实验步骤
4.1 新建工程
（1） 新建目录，新建一个文件夹并将其命名为“CUIZHEN”，同时，在其子目
录下再新建一个文件夹，将其命名为“USER”。
嵌入式系统设计实验报告
2

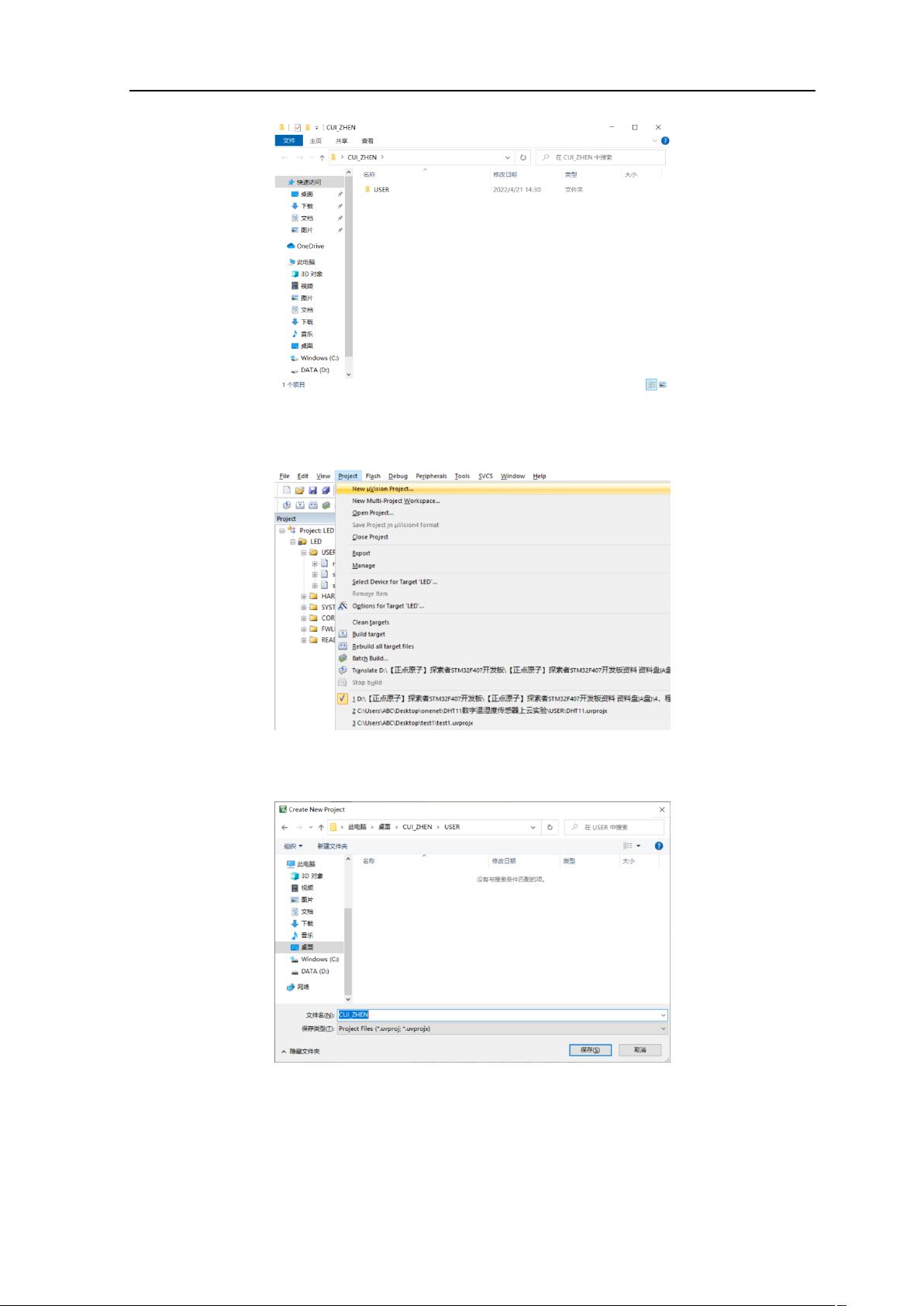

图 1. 2 新建目录
（2） 打开 keil，新建工程。
图 1. 3 新建工程
（3） 将工程文件命名为 CUI_ZHEN，并存放到自己新建的 USER 目录下。
图 1. 4 工程文件的命名与保存
