本文档旨在为方便起见，提供有关 TI 产品中文版本的信息，以确认产品的概要。 有关适用的官方英文版本的最新信息，请访问 www.ti.com，其内容始终优先。 TI 不保证翻译的准确
性和有效性。 在实际设计之前，请务必参考最新版本的英文版本。
English Data Sheet: SLAS554

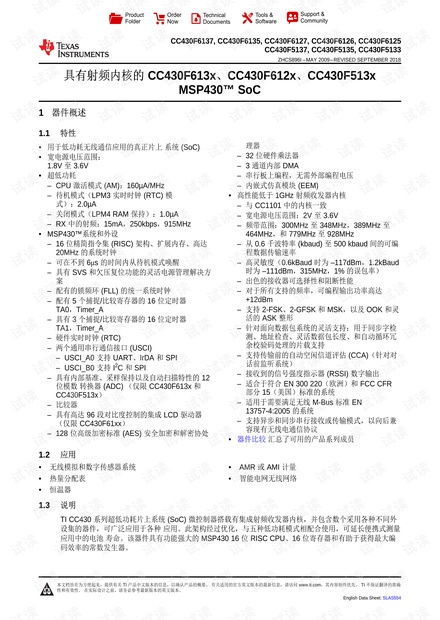

CC430F6137, CC430F6135, CC430F6127, CC430F6126, CC430F6125
CC430F5137, CC430F5135, CC430F5133
ZHCS896I –MAY 2009–REVISED SEPTEMBER 2018
具具有有射射频频内内核核的的 CC430F613x、、CC430F612x、、CC430F513x
MSP430™ SoC
1 器器件件概概述述
1
1.1 特特性性
1
• 用于低功耗无线通信应用的真正片上 系统 (SoC)
• 宽电源电压范围：
1.8V 至 3.6V
• 超低功耗
– CPU 激活模式 (AM)：160µA/MHz
– 待机模式（LPM3 实时时钟 (RTC) 模
式）：2.0µA
– 关闭模式（LPM4 RAM 保持）：1.0µA
– RX 中的射频：15mA，250kbps，915MHz
• MSP430™系统和外设
– 16 位精简指令集 (RISC) 架构、扩展内存、高达
20MHz 的系统时钟
– 可在不到 6μs 的时间内从待机模式唤醒
– 具有 SVS 和欠压复位功能的灵活电源管理解决方
案
– 配有的锁频环 (FLL) 的统一系统时钟
– 配有 5 个捕捉/比较寄存器的 16 位定时器
TA0，Timer_A
– 具有 3 个捕捉/比较寄存器的 16 位定时器
TA1，Timer_A
– 硬件实时时钟 (RTC)
– 两个通用串行通信接口 (USCI)
– USCI_A0 支持 UART、IrDA 和 SPI
– USCI_B0 支持 I
2
C 和 SPI
– 具有内部基准、采样保持以及自动扫描特性的 12
位模数 转换器 (ADC) （仅限 CC430F613x 和
CC430F513x）
– 比较器
– 具有高达 96 段对比度控制的集成 LCD 驱动器
（仅限 CC430F61xx）
– 128 位高级加密标准 (AES) 安全加密和解密协处
理器
– 32 位硬件乘法器
– 3 通道内部 DMA
– 串行板上编程，无需外部编程电压
– 内嵌式仿真模块 (EEM)
• 高性能低于 1GHz 射频收发器内核
– 与 CC1101 中的内核一致
– 宽电源电压范围：2V 至 3.6V
– 频带范围：300MHz 至 348MHz，389MHz 至
464MHz，和 779MHz 至 928MHz
– 从 0.6 千波特率 (kbaud) 至 500 kbaud 间的可编
程数据传输速率
– 高灵敏度（0.6kBaud 时为 –117dBm，1.2kBaud
时为 –111dBm，315MHz，1% 的误包率）
– 出色的接收器可选择性和阻断性能
– 对于所有支持的频率，可编程输出功率高达
+12dBm
– 支持 2-FSK、2-GFSK 和 MSK，以及 OOK 和灵
活的 ASK 整形
– 针对面向数据包系统的灵活支持：用于同步字检
测、地址检查、灵活数据包长度、和自动循环冗
余校验码处理的片载支持
– 支持传输前的自动空闲信道评估 (CCA)（针对对
话前监听系统）
– 接收到的信号强度指示器 (RSSI) 数字输出
– 适合于符合 EN 300 220（欧洲）和 FCC CFR
部分 15（美国）标准的系统
– 适用于需要满足无线 M-Bus 标准 EN
13757‑4:2005 的系统
– 支持异步和同步串行接收或传输模式，以向后兼
容现有无线电通信协议
• 器件比较 汇总了可用的产品系列成员
1.2 应应用用
• 无线模拟和数字传感器系统
• 热量分配表
• 恒温器
• AMR 或 AMI 计量
• 智能电网无线网络
1.3 说说明明
TI CC430 系列超低功耗片上系统 (SoC) 微控制器搭载有集成射频收发器内核，并包含数个采用各种不同外
设集的器件，可广泛应用于各种 应用。此架构经过优化，与五种低功耗模式相配合使用，可延长便携式测量
应用中的电池 寿命。该器件具有功能强大的 MSP430 16 位 RISC CPU、16 位寄存器和有助于获得最大编
码效率的常数发生器。
