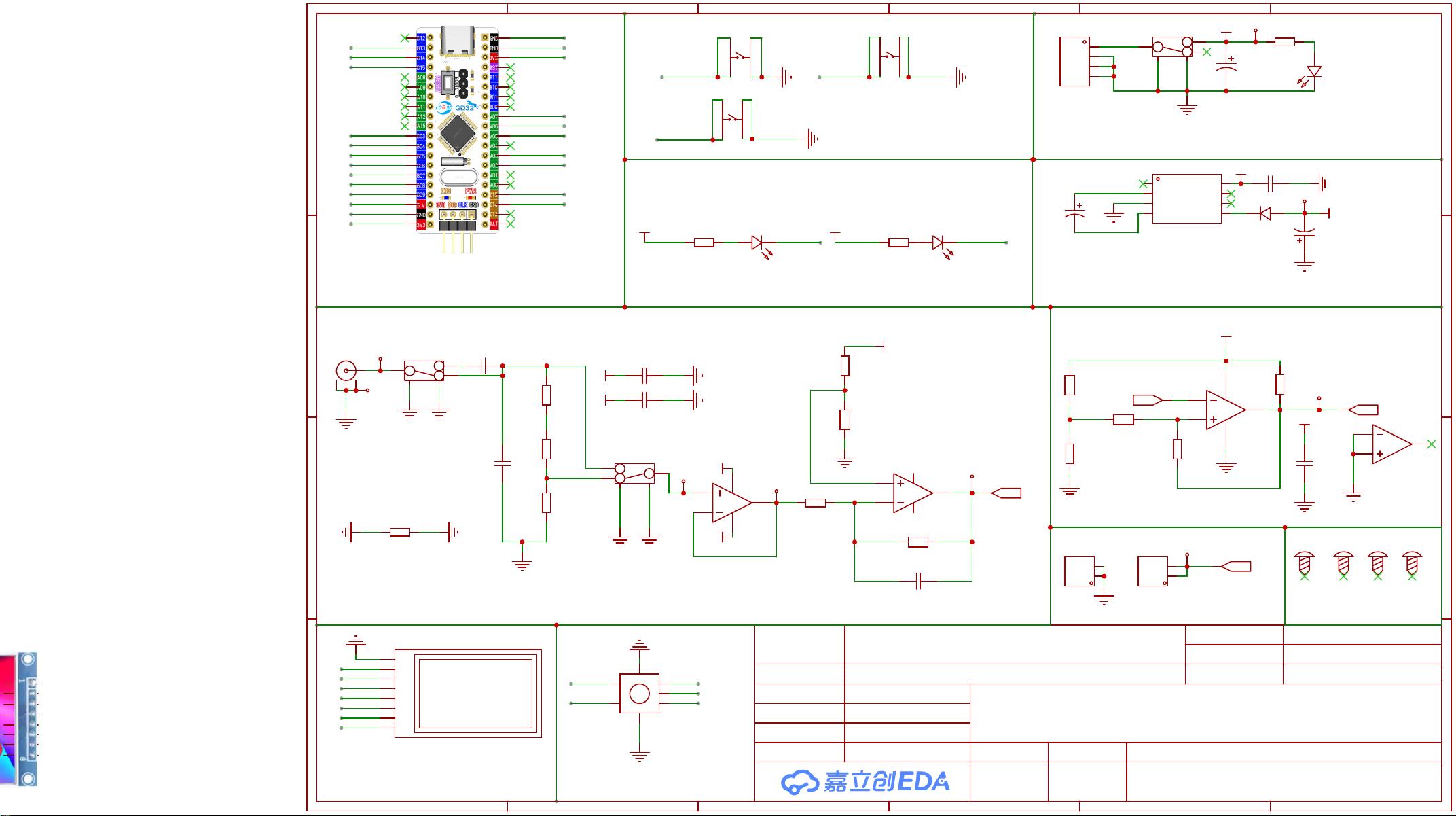

简易数字示波器原理图与PCB设计

数字示波器是一种用于显示电信号波形的仪器，主要由模拟前端处理电路、单片机电路、电源电路、控制电路、触发电路、校准电路等电路组成。由于该项目为示波器入门项目，在电路设计上选择了一些核心电路，帮助初学者更好的了解示波器的原理和设计方法，主要包括以下电路： 模拟前端处理电路．负责将输入的检测模拟信号进行处理后给单片机进行识别，具体电路包括了交直流耦合选择电路、电压衰减电路、信号处理电路以及频率检测电路，是整个电路的核心。 电源电路，负责给运放提供正负电源以及系统供电，是保障电路正常运行的基础。 单片机电路．给系统提供控制核心，负责对输入信号的采集与处理输出工作。 人机交互电路：用于控制示波器功能，包括按腱、旋钮、LED灯、显示屏以及其它输入输出接口，为示波器功能的开发提供基础。 一个优秀的数字示波器设计及工作原理非常复杂，其中还包含了许多细节和技术内容，各个电路相互配合，使得数字示波器能够准确地获取、存储和显示输入信号的波形。 模拟前端处理电路 在整个示波器电路设计过程中，模拟前端处理电路是最为重要的，其中大量应用了模拟电路的知识，其中包括输入交直流耦合切换电路、输入信号衰减电路、以及信号调
