实验三 节拍脉冲发生器时序电路实验
一．实验目的
（1）掌握节拍脉冲发生器的设计方法和工作原理。
（2）理解节拍脉冲发生器的工作原理。
二．实验原理
计算机之所以能够按照人们事先规定的顺序进行一系列的操作或运
算，就是因为它的控制部分能够按一定的先后顺序正确地发出一系列相应的控
制信号。这就要求计算机必须有时序电路。控制信号就是根据时序信号产生
的。本实验说明时序电路中节拍脉冲发生器的工作原理。
三．实验步骤

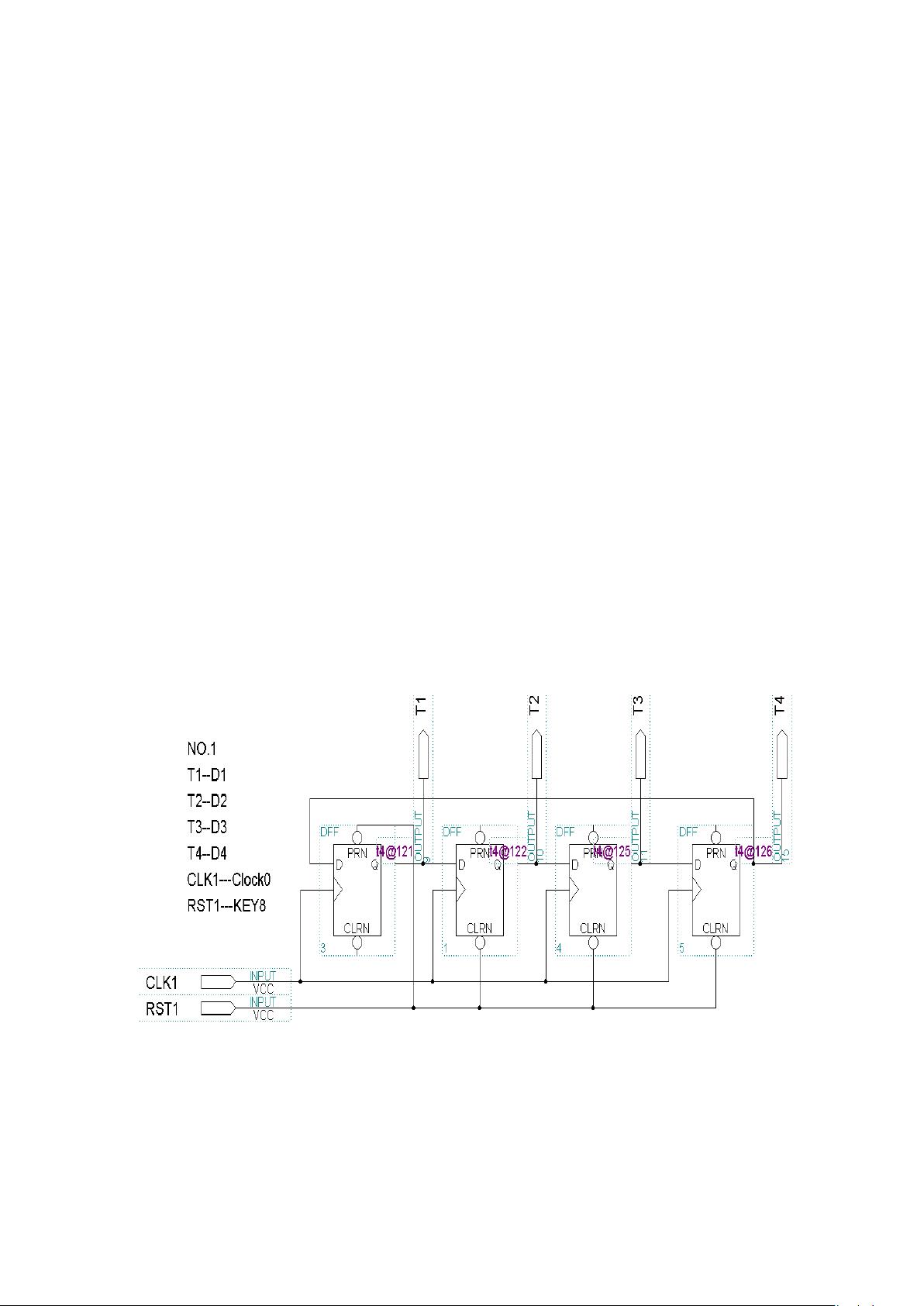

连续运行电路
可由 4 个 D 触发器组成，可产生 4 个等间隔的时序信号 T1~T4，其中 CLK1
为时钟信号，由实验台右边的方波信号源 clock0 提供，可产生 1Hz~12MHz 的
方波信号频率。实验者可根据实验自行选择信号频率。当 RST1 为低电平时，
T1 输出为“1”，而 T2、T3、T4 输出为“0”；当 RST1 由低电平变为高电平
后，T1~T4 将在 CLK1 的输入脉冲作用下，周期性地轮流输出正脉冲，机器进
入连续运行状态（EXEC）。T1~T4 以及 CLK1、RST1 的工作波形如图 4-1-2 所
示。示例工程文件是 T4.bdf。硬件实验验证方法如图 4-1-1 所示，下载
T4.SOF 文件，选择实验模式 1，Clock0 接 4Hz，键 8 控制 RST1，高电平时
可以看到，发光管 1、2、3、4 分别显示 T1、T2、T3、T4 的输出电平（实验
结果与仿真波形图 4-1-2 比较！）
仿真波形
