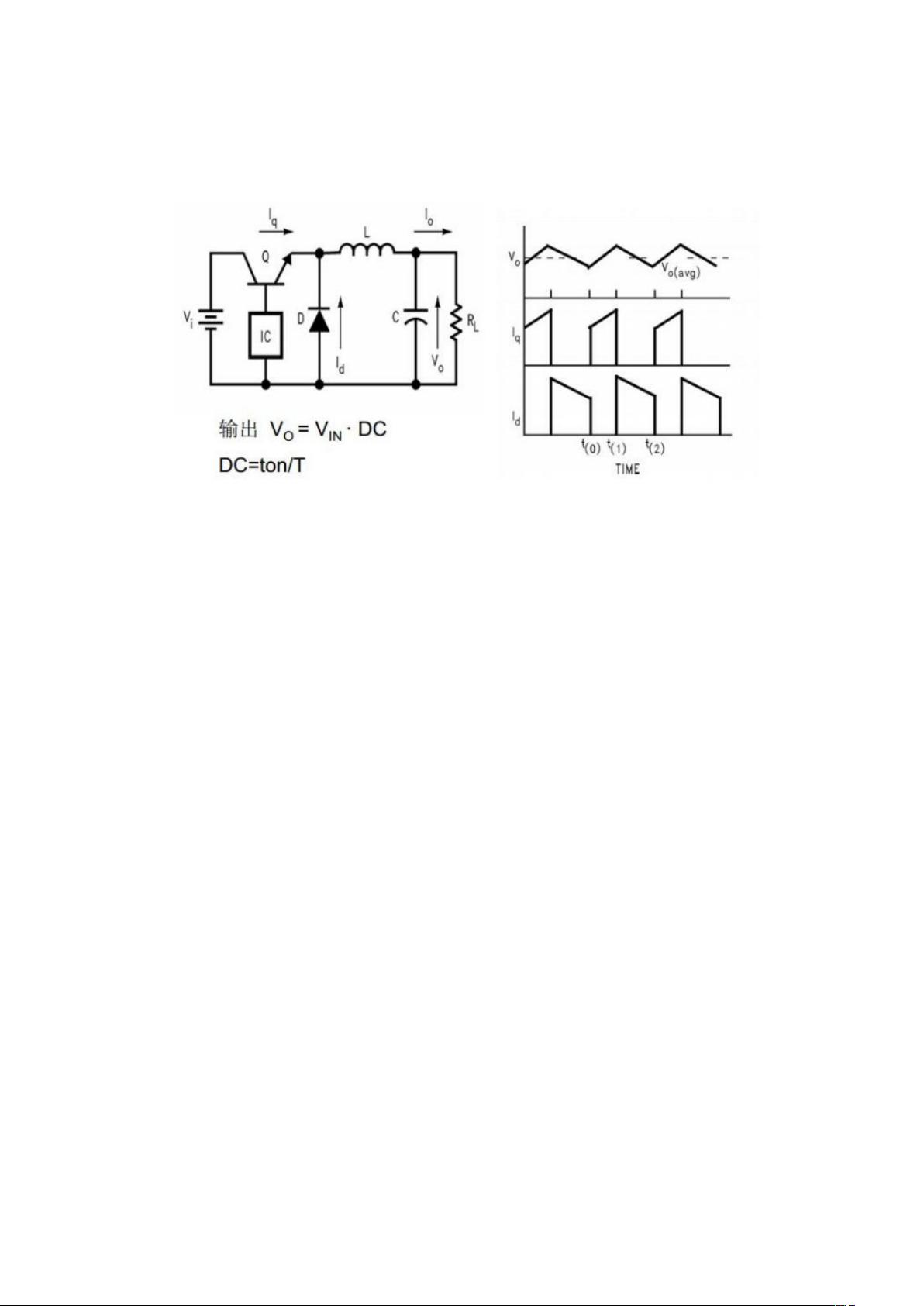

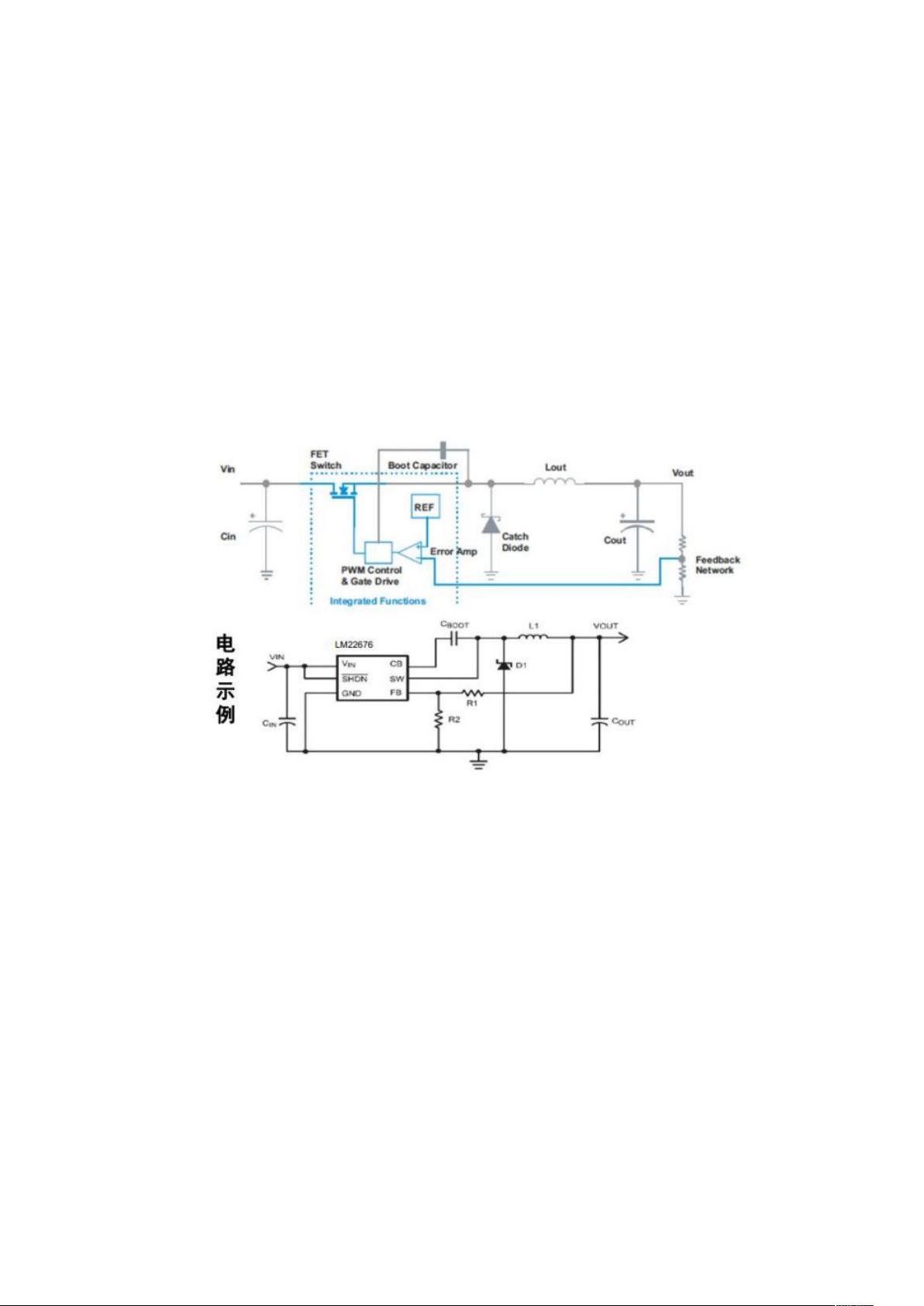

BUCK 原理部分
元件介绍：
开关管 Q：主要控制部件，通过控制 Q 的开通和关断的时间比来控制整
体的输出电压
储能滤波电感 L：作用是在控制开关 K 接通期间 Ton 限制大电流通过，
防止输入电压 Ui 直接加到负载 R 上，对负载 R 进行电压冲击，同时对流过
电感的电流 iL 转化成磁能进行能量存储，然后在控制开关 K 关断期间 To
把磁能转化成电流 iL 继续向负载 R 提供能量输出
储能滤波电容 C： 作用是在控制开关 K 接通期间 Ton 把流过储能电感 L
的部分电流转化成电荷进行存储，然后在控制开关 K 关断期间 To 把电荷
转化成电流继续向负载 R 提供能量输出
整流二极管 D：主要是起到续流作用，故称它为续流二极管，其作用是
在控制开关关断期间 To，给储能滤波电感 L 释放能量提供电流通路。
同时，电感 L 和电容 C 构成 LC 滤波电路，作用是把脉动直流电压通过平
滑滤波输出其平均值。
