习题 6-2：新建一个 SIMULINK 的模型文件，试建立并调试一个模型，实现在一个示波器中
同时观察正弦波信号和方波信号。
解：
在 Simulink 中，建模步骤如下：
[1]
打开
MATLAB
界面，单击工具栏中 按钮打开
Simulink
库浏览器，如图
6-1
所示。
[2]
单击
Simulink
库浏览器工具栏中 按钮，打开一个默认名称为
untitled
的空白
模型窗口，图
6-21
所示。
[3]

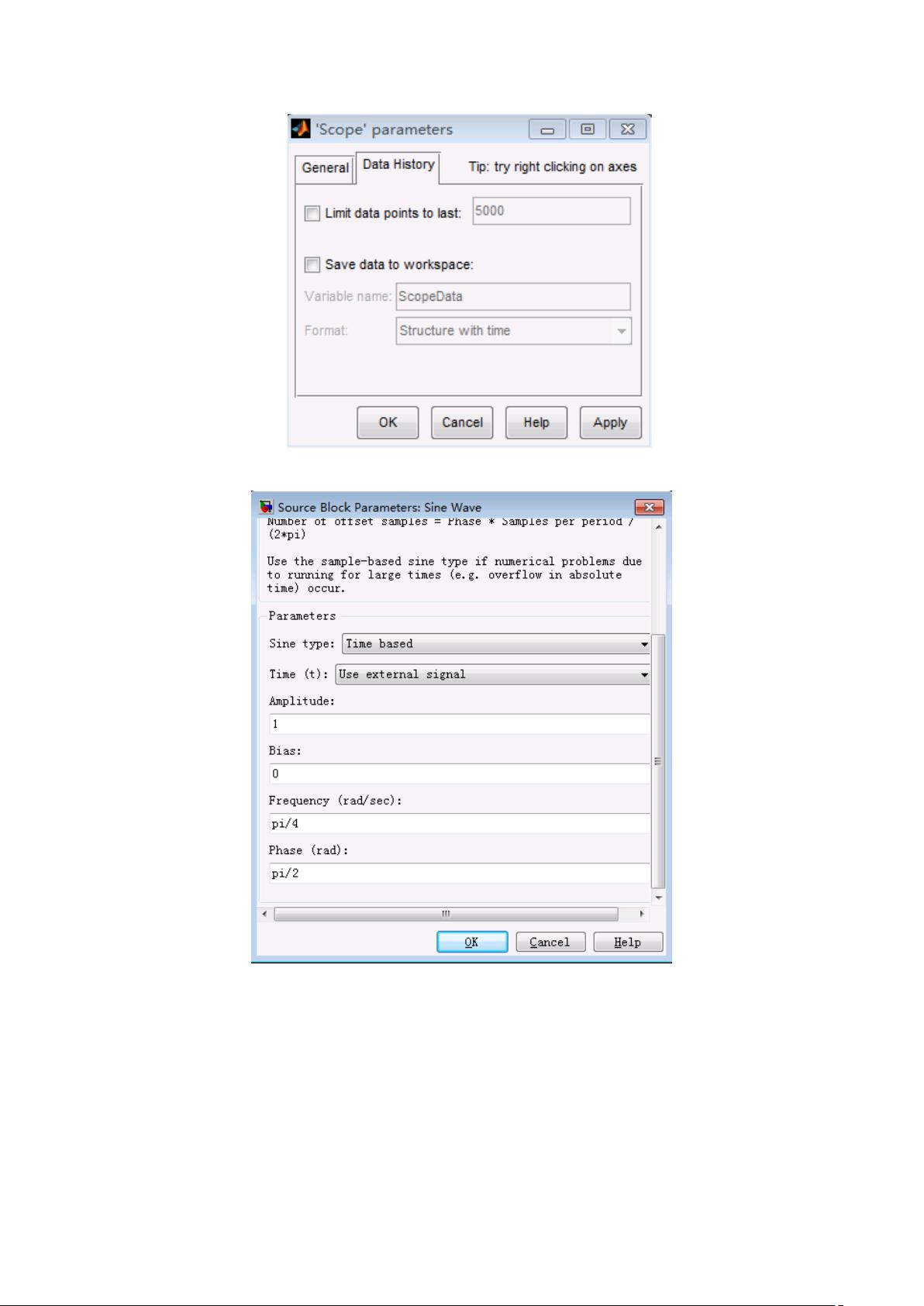

在模型窗口中添加信号源，在
Simulink
库浏览器中单击
Simulink
库中的子库
Sources
，在右侧展开列表框中分别选择
Sine Wave(
正弦波
)
模块和
Pulse
Generator(
脉冲发生器
)
模块，按下鼠标左键的同时拖动模块到新建的空白模型
窗口中，释放鼠标左键，即可分别将正弦波模块和脉冲发生器模块从库浏览器
中复制到模型窗口中，如图
6-22
所示。
图
6-21 Simulink
模型窗口
