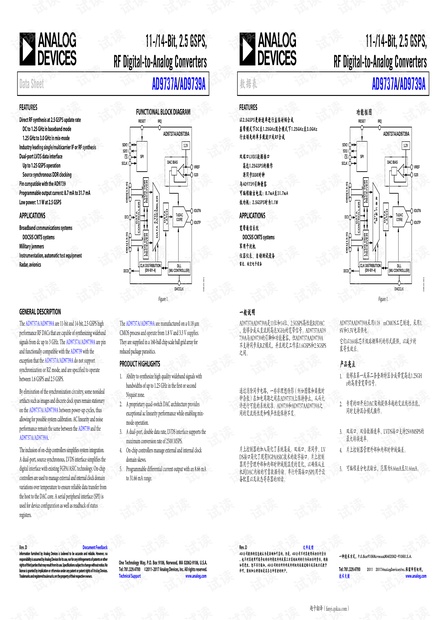

【AD9739A 数模转换器】是高性能的11位和14位射频数字模拟转换器,设计用于在直流至3吉赫兹的宽频范围内合成高速信号。这款芯片具备2.5吉样本每秒(GSPS)的更新速率,适用于需要直接射频合成的高频率应用。其主要特点包括:
1. **直接射频合成**:AD9739A支持在2.5 GSPS的更新速率下进行直接射频合成,使得它能在基带模式下处理从直流到1.25 GHz的信号,并在混频模式下工作在1.25 GHz至3.0 GHz的范围。
2. **行业领先的单/多载波中频或射频合成**:AD9739A因其卓越的性能,被广泛应用于单载波和多载波的中频或射频信号合成,适用于各种通信系统。
3. **双端口低压差分信号(LVDS)数据接口**:该设备采用LVDS数据接口,支持高达1.25 GSPS的操作,提供高速、低噪声的数据传输。
4. **源同步DDR时钟**:使用源同步双倍数据速率(DDR)时钟,能够实现高效时钟管理和数据同步,提高系统性能。
5. **与AD9739兼容**:AD9739A在引脚和功能上与AD9739兼容,但不支持同步功能或归零模式,并且其工作范围限制在1.6 GSPS到2.5 GSPS之间。
6. **可编程输出电流**:输出电流可以在8.7毫安到31.7毫安之间调整,适应不同的负载需求。
7. **低功耗**:在2.5 GSPS的工作条件下,功耗仅为1.1瓦,体现了其节能特性。
在**应用场景**方面,AD9739A广泛应用于:
- **宽带通信系统**:如光纤通信、无线通信基站等,用于产生宽频带信号。
- **DOCSIS CMTS系统**:在有线电视网络中用于数据传输和信号处理。
- **军事干扰设备**:在电子战中生成干扰信号,对抗敌方雷达和通信系统。
- **测试与测量**:在自动测试设备和仪表中,作为高精度信号源。
- **雷达和航空电子设备**:在雷达系统和飞机导航系统中,生成和处理高频信号。
**内部功能模块**包括:
- **LVDS DDR接收器**:接收并处理高速数据输入。
- **数据控制器**:管理数据流和时序控制。
- **4-1数据组装器**:将数据合并为适合DAC输出的形式。
- **SPI接口**:允许用户通过串行外设接口进行配置和控制。
- **DLL(锁相环)和MU控制器**:用于时钟同步和频率锁定。
- **数据Latch**:在时钟边缘捕获数据。
- **I/O电流源**:提供可编程的模拟输出电流。
- **参考电压和偏置电路**:确保输出信号的精度和稳定性。
AD9739A是一款高性能、多功能的射频数模转换器,适合于要求严苛的高速信号处理应用,具有高度的灵活性和可配置性。由于其优秀的性能指标和低功耗特性,它成为了许多高端通信和测试系统的理想选择。
