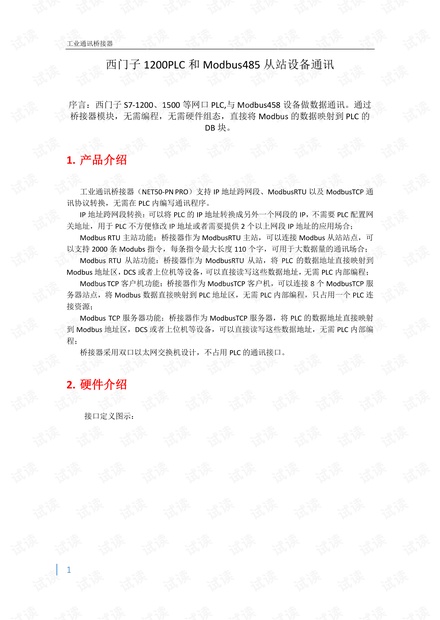

西门子 1200PLC 和 Modbus485 从站设备通讯
序言：西门子 S7-1200、1500 等网口 PLC,与 Modbus458 设备做数据通讯。通过
桥接器模块，无需编程，无需硬件组态，直接将 Modbus 的数据映射到 PLC 的
DB 块。
1. 产品介绍
工业通讯桥接器（NET50-PN PRO）支持 IP 地址跨网段、ModbusRTU 以及 ModbusTCP 通
讯协议转换，无需在 PLC 内编写通讯程序。
IP 地址跨网段转换：可以将 PLC 的 IP 地址转换成另外一个网段的 IP，不需要 PLC 配置网
关地址，用于 PLC 不方便修改 IP 地址或者需要提供 2 个以上网段 IP 地址的应用场合；
Modbus RTU 主站功能：桥接器作为 ModbusRTU 主站，可以连接 Modbus 从站站点，可
以支持 2000 条 Modubs 指令，每条指令最大长度 110 个字，可用于大数据量的通讯场合；
Modbus RTU 从站功能：桥接器作为 ModbusRTU 从站，将 PLC 的数据地址直接映射到
Modbus 地址区，DCS 或者上位机等设备，可以直接读写这些数据地址，无需 PLC 内部编程；
Modbus TCP 客户机功能：桥接器作为 ModbusTCP 客户机，可以连接 8 个 ModbusTCP 服
务器站点，将 Modbus 数据直接映射到 PLC 地址区，无需 PLC 内部编程，只占用一个 PLC 连
接资源；
Modbus TCP 服务器功能：桥接器作为 ModbusTCP 服务器，将 PLC 的数据地址直接映射
到 Modbus 地址区，DCS 或者上位机等设备，可以直接读写这些数据地址，无需 PLC 内部编
程；
桥接器采用双口以太网交换机设计，不占用 PLC 的通讯接口。
2. 硬件介绍
接口定义图示：
