《现代普通测量学》(第2版)教案及课后习题参考答案
资源推荐
资源详情
资源评论
1

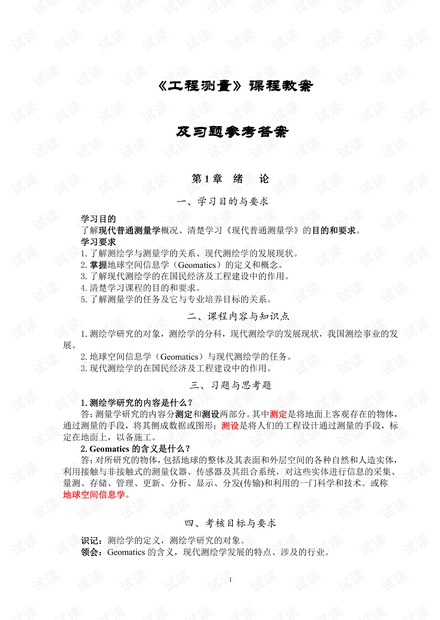

《工程测量》课程教案
及习题参考答案
第 1 章 绪 论
一、学习目的与要求
学习目的
了解现代普通测量学概况、清楚学习《现代普通测量学》的目的和要求。
学习要求
1.了解测绘学与测量学的关系、现代测绘学的发展现状。
2.掌握地球空间信息学(
Geomatics
)的定义和概念。
3.了解现代测绘学的在国民经济及工程建设中的作用。
4.清楚学习课程的目的和要求。
5.了解测量学的任务及它与专业培养目标的关系。
二、课程内容与知识点
1.测绘学研究的对象,测绘学的分科,现代测绘学的发展现状,我国测绘事业的发
展。
2.地球空间信息学(
Geomatics
)与现代测绘学的任务。
3.现代测绘学的在国民经济及工程建设中的作用。
三、习题与思考题
1.测绘学研究的内容是什么?
答:测量学研究的内容分测定和测设两部分。其中测定是将地面上客观存在的物体,
通过测量的手段,将其侧成数据或图形;测设是将人们的工程设计通过测量的手段,标
定在地面上,以备施工。
2.
Geomatics
的含义是什么?
答:对所研究的物体,包括地球的整体及其表面和外层空间的各种自然和人造实体,
利用接触与非接触式的测量仪器、传感器及其组合系统,对这些实体进行信息的采集、
量测、存储、管理、更新、分析、显示、分发
(
传输
)
和利用的一门科学和技术。或称
地球空间信息学。
四、考核目标与要求
识记:测绘学的定义,测绘学研究的对象。
领会:
Geomatics
的含义,现代测绘学发展的特点、涉及的行业。
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
2
第 2 章 测量学的基础知识
一、学习目的与要求
1.掌握测量学的基础知识,清楚参照系的选择以及地面点定位的概念。
2.了解水准面与水平面的关系。
3.明确测量工作的基本概念。
4.深刻理解测量工作的基本原则。
5.充分认识普通测量学的主要内容。
二、课程内容与知识点
1.地球特征,大地水准面的形成,地球椭球选择与定位。
地球形状和大小。水准面的特性。参考椭球面。
2.确定点位的概念。点的平面位置和高程位置。
3.测量中常用的坐标系统,坐标系间的坐标转换。
天文坐标(
λ
,
φ
),大地坐标(
L
,
B
),空间直角坐标(
X
,
Y
,
Z
),高斯平面直角
坐标(
x
,
y
),独立平面直角坐标(
x
,
y
)。
高斯投影中计算带号的公式:
取整数部分
取整数部分
13/'301
16/
P
P
n
N
计算中央子午线的公式:
nN 336
36
4.地面点的高程。
1985
年国家黄海高程基准。高程与高差的关系:
''
ABABAB
HHHHh
。
5.用水平面代替水准面的限度。
对距离的影响:
2
2
3R
D
D
D
对水平角的影响:
"6.0
对高差的影响:
RDh 2/
2
6.测量工作的基本概念。
测量工作的原则:从整体到局部、先控制后碎部;步步检核。
测量工作的内容:地形图测绘,施工测量。
三、习题与思考题
1.何谓大地水准面?它在测量工作中起何作用?
答:静止平衡状态下的平均海水面
,
向大陆岛屿延伸而形成的闭合水准面。
特性
:
唯一性、等位面、 不规则曲面;
作用:测量野外工作的基准面。
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
3
2. 测量中常用的坐标系有几种?各有何特点?不同坐标系间如何转换坐标?
答:测量中常用的坐标系统有:天文坐标系、大地坐标系、高斯平面直角坐标系、
独立平面直角坐标系。
3. 北京某点的大地经度为
116º20′
,试计算它所在的六度带和三度带带号,相应六
度带和三度带的中央子午线的经度是多少?
答:
.391]3/'301[
;201191]
6
[
P
P
n
N
L
0
=6 ºN-3 º=117 º ;L
’
0
=3ºn=117 º。
4. 什么叫绝对高程?什么叫相对高程?两点间的高差如何计算?
•
答:绝对高程
H
(海拔):地面点沿铅垂线方向到大地水准面的距离;
•
相对高程
H'
:地面点沿铅垂线方向到任意水准面的距离。
• 高差 h:地面两点高程之差;
''
ABABAB
HHHHh
。
5. 什么是测量中的基准线与基准面?在实际测量中如何与基准线与基准面建立联
系?
答:重力方向线即铅垂线
,
是测量工作的基准线;测量上统一以大地水准面为野外
测量工作基准面。地面点空间位置一般采用三个量表示。其中两个量是地面点沿投影线
(铅垂线)在投影面(大地水准面)上的坐标;第三个量是点沿着投影线到投影面的距
离(高度)。
6. 测量工作的基本原则是什么?哪些是测量的基本工作?
答:测量工作应遵循两个原则:从整体到局部,先控制后碎部(为了减少误差结累;
加快测量速度,这项原则是对总体工作);前项工作未作检核,不进行下一步工作(从而
保证成果质量,是对测绘具体工作)。
四、考核目标与要求
识记:大地水准面,1985 年国家高程基准,绝对高程与相对高程。定位参照系及定
位元素。经度,纬度,直角坐标。测量工作的基本原则。测量工作的基本内容,测绘地
形图及施工测量的概念。
领会:参照系的形成,大地水准面与参考椭球面、垂线与法线的区别。高斯投影的
概念,高斯坐标系的建立、高斯坐标的表示。测量平面直角坐标系与数学平面直角坐标
系的不同之处,测量工作原则。
简单应用:高斯—克吕格坐标系横坐标自然值与通用值的关系,高程与高差的确定。
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
4
第 3 章 水 准 测 量
一、学习目的与要求
学习目的
掌握水准测量的相关知识,做好水准测量实施前的技术准备,通过水准测量的实验,
达到独立操作水准仪,完成多个测站水准测量的观测、检核、成果整理所必须具备的实
践能力。
学习要求
1.深刻理解水准测量的原理和高程传递要领。
2.清楚水准仪的构造,及其主要轴线的关系。
3.掌握水准仪的操作要领,能够完成水准测量中的观测、检核、记录、计算,及水
准测量路线的成果计算。
4.认识精密水准仪、自动安平水准仪、激光水准仪及数字水准仪。
5.清楚水准仪的检验与校正方法
6.了解引起水准测量误差的因素,及相应的消除、削弱这些误差的方法。
二、课程内容与知识点
1.水准测量原理。
高差法:前视与后视;仪高法:视线高。转点的概念
。
公式:
bahhbah
bHHaHHhHHbah
ABiii
iBAiABABAB
2.水准仪及其使用
DS
3
微倾式水准仪的构造,内对光望远镜成像原理,望远镜放大率。水准管零点,
水准器的分划值。视准轴、水准管轴、圆水准器轴、仪器竖轴。满足条件:水准管轴平
行于望远镜视准轴,圆水准器轴平行于仪器竖轴,十字丝中横丝垂直于仪器竖轴,。
水准仪操作步骤:立尺,置架,粗平,照准,精平,读数,记录,搬站。
视差及其消除方法。
水准尺:塔尺,单面尺,双面尺及尺常数。尺垫。
3.精密水准仪、自动安平水准仪、激光水准仪及数字水准仪的构造及使用。
4.水准测量实施
水准点:永久性水准点。临时性水准点。
水准路线:附合水准路线,闭合水准路线,支水准路线。水准网,水准结点。普通
水准测量的一般要求,施测程序。
公式:
AB
HHhba
测站检核方法:双仪高法,双尺面法。
公式:
2/mm100
2/"'mm6"'"""'''
红黑
hhh
hhhhhbahbah
水准测量成果整理:高差闭合差的计算检核、高差改正数的计算、高差改正数的分
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
5
配原则。
5.
DS
3
水准仪的检验与校正
水准仪轴线应满足的条件:圆水准器轴平行于仪器竖轴,水准管轴平行于望远镜
视准轴,十字丝中横丝垂直于仪器竖轴。
圆水准器轴的检验校正;水准管轴的检验校正;十字丝中横丝的检验校正。
6.水准测量误差
仪器及工具误差:视准轴与水准管轴不的误差平行,望远镜对光时调焦透镜运行
的误差,水准尺的误差。
观测误差:水准管气泡居中的误差
,估读水准尺的误差
m
V
,水准尺倾斜的误差
b。
公式:
D
"2
"15.0
D
v
m
v
"
"60
"
"
2
'
b
b
外界条件的影响:地球曲率的影响,大气折光的影响
f
,仪器升沉的影响,尺垫下
沉的影响,温度变化对视准轴与水准管轴夹角的影响。
公式:
R
D
f
2
43.0
四、习题与思考题
1.设
A
为后视点,
B
为前视点,
A
点的高程是
20.123m.
当后视读数为
1.456m,
前视
读数为
1.579m,
问
A
、
B
两点的高差是多少
?B
、
A
两点的高差又是多少?绘图说明
B
点
比
A
点高还是低
?B
点的高程是多少
?
答:h
AB
=-0.123m
,
h
B
=20.000m.
2.何为视准轴?何为视差?产生视差的原因是什么?怎样消除视差?
答:通过物镜光心与十字丝交点的连线
CC
称为望远镜视准轴,视准轴的延长线即
为视线,它是瞄准目标的依据。由于物镜调焦不完善,导致目标实像与十字丝平面不完
全重合出现相对移动现象,称为视差。其原因由于物镜调焦不完善,使目标实像不完全
成像在十字丝平面上;在目镜端观测者眼睛略作上下少量移动,如发现目标也随之相对
移动,即表示有视差存在;再仔细进行物镜调焦,直至成像稳定清晰。
3. 水准仪有哪些主要轴线?它们之间应满足什么条件?什么是主条件?为什么?
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
