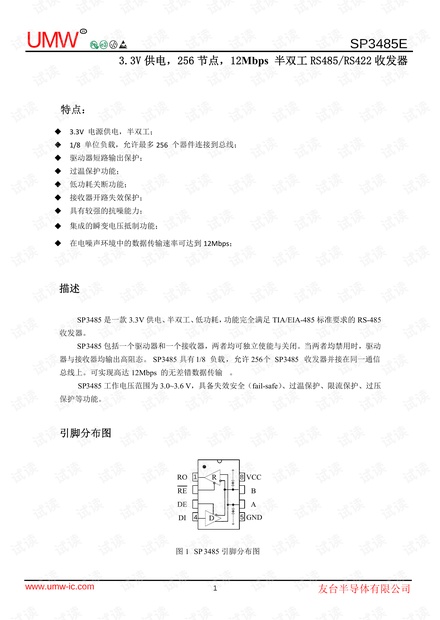

3.3V 供电,256 节点,12M
bps
半双工 RS485/RS422 收发器

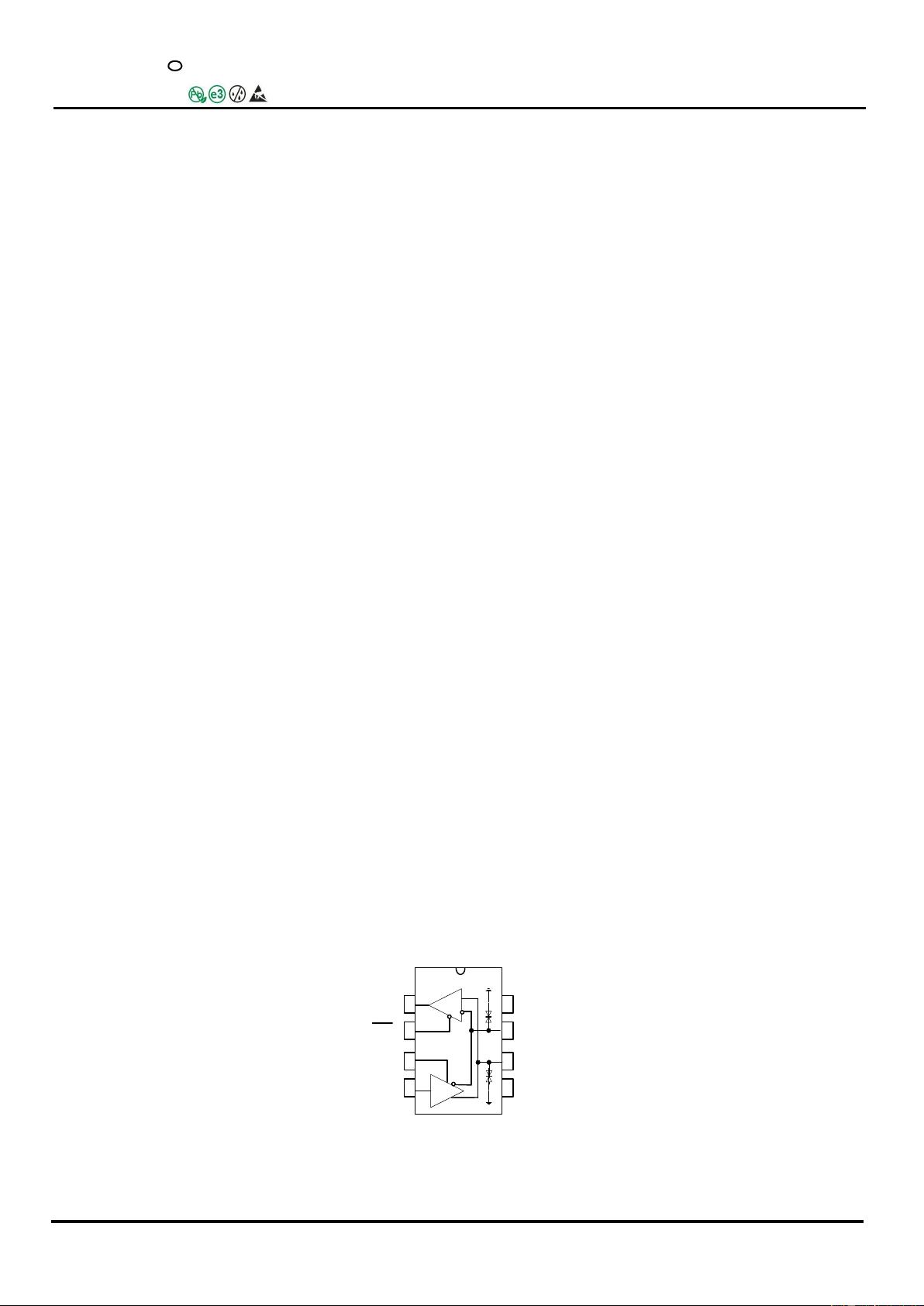

图 1 SP 3485 引脚分布图
特点:
3.3V 电源供电,半双工;
1/8
单位负载,允许最多
256
个器件连接到总线;
驱动器短路输出保护;
过温保护功能;
低功耗关断功能;
接收器开路失效保护;
具有较强的抗噪能力;
集成的瞬变电压抵制功能;
在电噪声环境中的数据传输速率可达到
12Mbps
;
描述
SP3485 是一款 3.3V 供电、半双工、低功耗,功能完全满足 TIA/EIA-485 标准要求的 RS-485
收发器。
SP3485 包括一个驱动器和一个接收器,两者均可独立使能与关闭。当两者均禁用时,驱动
器与接收器均输出高阻态。 SP3485 具有 1/8 负载,允许 256个 SP3485 收发器并接在同一通信
总线上。可实现高达 12Mbps 的无差错数据传输 。
SP3485 工作电压范围为 3.0~3.6 V,具备失效安全(fail-safe)、过温保护、限流保护、过压
保护等功能。
引脚分布图
UMW
SP3485E
R
www.umw-ic.com
1
友台半导体有限公司
RO
RE
DE
DI
VCC
GND
A
B
R
D
1
4
5
8
●

参数 符号 大小 单位
电源电压 VCC +7 V
控制端口电压 /RE,DE,DI -0.3~+7 V
总线侧输入电压 A、B -7~13 V
接收器输出电压 RO -0.3~+7 V
工作温度范围 -40~85 ℃
存储工作温度范围 -60~150 ℃
焊接温度范围 300 ℃
连续功耗
SOP8 400 mW
MSOP8/8μMAX/VSSOP8
830 mW
DIP8 700 mW
最大极限参数值是指超过这些值可能会使器件发生不可恢复的损坏。在这些条件之下是不利于器
件正常运作的,器件连续工作在最大允许额定值下可能影响器件可靠性,所有的电压的参考点为地。
引脚序号 引脚名称 引脚功能
1
RO
接收器输出端。
当/RE 为低电平时,若 A-B≧200mV,RO 输出为高电平;
若 A-B≦-200mV,RO 输出为低电平。
2
/RE
接收器输出使能控制。
当/RE 接低电平时,接收器输出使能,RO 输出有效;当/RE 接高
电平时,接收器输出禁能,RO 为高阻态;
/RE 接高电平且 DE 接低电平时,器件进入低功耗关断模式。
3
DE
驱动器输出使能控制。
DE 接高电平时驱动器输出有效,DE 为低电平时输出为高阻态;
/RE 接高电平且 DE 接低电平时,器件进入低功耗关断模式。
4
DI
DI 驱动器输入。DE 为高电平时, DI 上的低电平使驱动器同相
端 A 输出为低电平,驱动器反相端 B 输出为高电平; DI 上的高
电平将使同相端输出为高电平,反相端输出为低。
5
GND 接地
6
A 接收器同相输入和驱动器同相输出端
7
B 接收器反相输入和驱动器反相输出端
8
VCC 接电源
极限参数
引脚定义
UMW
SP3485E
R
www.umw-ic.com
2
友台半导体有限公司

参数 符号 测试条件 最小 典型 最大 单位
驱动器差分输出
(无负载)
V
OD1
3.3 V
驱动差分输出 V
OD2
图 2,RL = 54Ω 1.5 VCC
V
图 2,RL = 100 Ω 2 VCC
输出电压幅值的变化
(NOTE1)
∆V
OD
图 2,RL = 54 Ω 0.2 V
输出共模电压 V
OC
图 2,RL = 54 Ω 3 V
共模输出电压幅值
的变化(NOTE1)
∆V
OC
图 2,RL = 54 Ω 0.2 V
高电平输入 V
IH
DE,DI,/RE 2.0 V
低电平输入 V
IL
DE,DI,/RE 0.8 V
逻辑输入电流 I
IN1
DE,DI,/RE -2 2 uA
输出短路时的电流,
短路到高
I
OSD1
短路到 0V~12V 250 mA
输出短路时的电流,
短路到低
I
OSD2
短路到-7V~0V -250 mA
过温关断阈值温度 140 ℃
过温关断迟滞温度 20 ℃
(如无另外说明,VCC=3.3V±10% ,Temp=T
MIN
~T
MAX
,典型值在 VCC=+3.3V,Temp=25℃)
NOTE1:∆V
OD
和∆V
OC
分别是输入信号 DI 状态变化时引起的 V
OD
与 V
OC
幅值的变化。
参数 符号 测试条件 最小 典型 最大 单位
输入电流(
A
,
B
) I
IN2
DE = 0 V,
VCC=0 或 3.3V
V
IN
= 12 V
125 uA
DE = 0 V,
VCC=0 或 3.3V
V
IN
= -7 V
-100 uA
驱动器直流电学特性
接收器直流电学特性
UMW
SP3485E
R
www.umw-ic.com
3
友台半导体有限公司
