TTP232-CA6 两通道触摸感应IC 原厂规格书

所需积分/C币:47 2018-09-10 14:32:56 442KB PDF
79
收藏 收藏
举报

TTP232-CA6 TonTouchTM IC 为电容感测设计,专门用于触摸板控制,装置内建稳压电路给触摸感应电路使用,稳定的触摸检测效果可已广泛的满足不同的应用需求,人体经由非导体的介电材料连结控制板,主要用于取代机械开关或按钮,此芯片经由 2 个触摸板直接控制 2 个输出脚。
七。nte TTP232-CA6 电气特性 最大绝对额定值 参数 符号 件 值 单位 工作温度 T OP 40~+85 储存温度 T STG 50~+125 电源供应电下 VDD Ta=25° VsS-0.3~Vss+5.5 V 输入电压 V N Ta=25° VsS-0.3~VDD+0.3 芯片抗静电强度HBM ESD 5 KV 备注:VSS代表系统接地 Dc/AC特性:(测试条件为室温=25℃) 参数 符号 测试条件 最小值|典型值最大值单位 工作电压 VDD 2.4 3 5.5 「内邵稳压电硌输VREG 2,223 24V FFAST 512K 系统振荡频率 VDD=3V FLOW 16K 工作流 待机,VDD=3V 2.5 UA 输出无气载 输入阜 IL 输入低电压 0.2 VDD 输入阜 VH输入高电压 0.8 1.0 VDD 输出章灌电流 VDD=3V, VOL=0.6V 8 mA Sink Current 输出埠源电流 VDD=3V, VOH=2.4V mA Source Current VDD=3V丶触漠操作时 60 输出响应吋间 ms VDD=3V、待机时 220 输入脚位上拉电狙 R VDD=3V 30K ohm 2014/11/07 Page 3 of 8 Version 1.0 七。nte TTP232-CA6 功能描泷 I.灵敏度调整 PCB上接线的电极大小与电容之总负载会影响灵敏烹收灵敏度调整必须符合PCB的实际应用 TTP232CA6提供一些外部调整灵敏度的方沄 1.调整检测板尺寸的大小 在其它梟件变的况下·使用较大的检测板尺寸可增加灵敏度,反之则会降低灵度;但电 枚尺寸必须在有效范围内使用 2.调墼介质(面板)厚度 在其它糸件不变的憤况下’使用较薄的介质可增加灵敏度’反之则会降低灵敏度;但介质厚度 必须在最大限制值以下。 3.调墼Cs0~Cs1电容值(请参阋下图) 在其它梟件不变的情况下,加上电容器Cs0~Cs1后,可微调单键的灵敏度,然后让所有按 键的灵敏度一;若未在VSS上接上Cs电容时,灵敏度是最灵敏的,加上Cs0~Cs1值 会降低可用范围内约灵敏度(1≤Cs0~Cs1≤50pF) VDD 检测板 VDD KO TPO TPQO CsO TPQ1 K1 TP1 Cs 1 VSS Ⅱ.输出模式 TTP232CA6输出(TPQ0-TPQ1)固定为直接模式和低电不有效模式。 2014/11/07 Page 4 of 8 Version 1.0 montel TTP232-CA6 Ⅲ。按键最长输出时间 若有物体謐住感测板’可能造成足以侦测到的数量变化,为避冤此情况TTP232CA6设有定时 器检测器行监控·定时器为最大输出持续时间约16秒;当检测到超过定时器时间,系统会冋刭上 电初始状态:输十变成无效,声到下一次檢沨 Ⅳ.按键操作模式 TTP232CA6圄定为多键功能c 多键模式∶可同时侦沏到TP0-TP12个按键。 V.蝕摸响应吋间 TTP232CA6的触摸响应时间约220msec从待机状态开始 Ⅵ.按键扫描的工作时序 按铤扫描状态与时予 待机时序 触摸操作时序 待机时序 触摸操作时序 行机时序 TP 面Ⅲ多Ⅲ面Ⅲ山。ⅢⅢⅢ山ⅢⅢfⅢ 125ms 安健释放: 约8秒 可能按键触 按键触模 按键释放 (并非貞的触摸) VDD 2014/11/07 Page 5 of 8 Version 1.0 七。nte TTP232-CA6 应用电路 CsO 1 TOO TPO 6 KO VCC ■2Vss VDD 5 ■3TPQ TP1 4 K1 104 Cs1 PS 在PCB上·从蝕摸板到C接胆的线长越短越好 且此接线与其它线不得不行或交叉。 2.电源供应必须稳定·芒供应电源之电压发生飘移或央速漂移或移位’可能造成灵敏异峃或淏侦测 3.覆盖在PCB上的板材,不得含不金属或导电组件的或份·表面涂杓亦同。 4.必须在VDD和VSS间使用C1电容:且应釆取与装置(TTP232CA6)的VDD和VSS接脚最短 距离的布线 5.可利彐cs0~Cs1电容调整灵敏度,cs0~Cs1的电容值越小灵敏夏越高,灵敏度调整必须根据实际 应用的PCB来做调,Cs0~Cs1电容值的范围为1-50pF 6.调整灵敏度竹电容(Cs0-Cs1)必须选用较小的温度奚数及稳定的电謇器;如Ⅹ7R、NPO·故针 对蝕摸应用·建议选择NPO电容器·以降低因温度变化而影响灵敏度 2014/11/07 Page 6 of 8 Version 1.0 七。nte TTP232-CA6 封装外观人寸 B△s=MEAL 0.30/0.400506 WI-IPLATING0.30/0.50O NOTES: 1. DIMENS|○D1&.E1 LOES NOT NCLUD三 SEAT NG PLANE MCLD PROT USION 2. COPLANARTY CF AL LEADS S-ALL BE (B三FOR三TST).1MAx. FROM TH三 0. A REF 0.95TP SFATING PI ANE U\I ESS CTHERW SF SPECIFIED U. GENERAL PHYSICAL OUT C 5 REFER T TMC S FINAL VSUA NSI SPFC UNI -SS OTHERNISE SPECIFIED &RO.15RFF .4±0.10 0.6C RE- 2014/11/07 Page 7 of 8 Version 1.0 七。nte TTP232-CA6 封装配置 TTP232-CA6 封装类利SOT236 232C Lot no 订购信息 TTP232-CA6 封装型号 芯片型号 晶圆型号 TTP232-CA6 No support No support 2014/11/07 Page 8 of 8 Version 1.0

...展开详情
试读 8P TTP232-CA6 两通道触摸感应IC 原厂规格书
立即下载
限时抽奖 低至0.43元/次
身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
上传资源赚钱or赚积分
最新推荐
TTP232-CA6 两通道触摸感应IC 原厂规格书 47积分/C币 立即下载
1/8

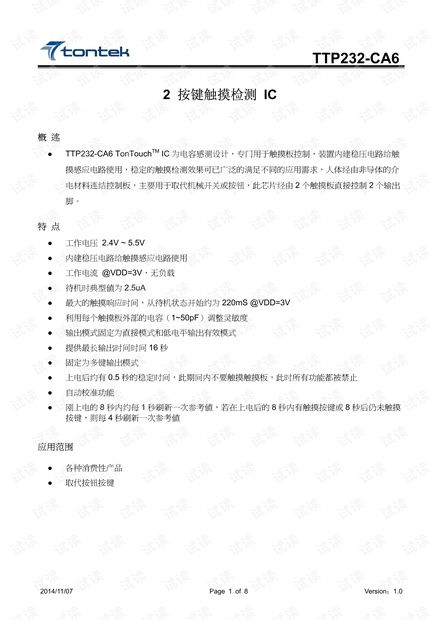

TTP232-CA6 两通道触摸感应IC 原厂规格书第1页
