第四讲：线性稳压器
LDO选择与使用技巧
23 March 2020
©2020 Analog Devices, Inc. All rights reserved.
2
微信扫描二维码
获取课程观看链接

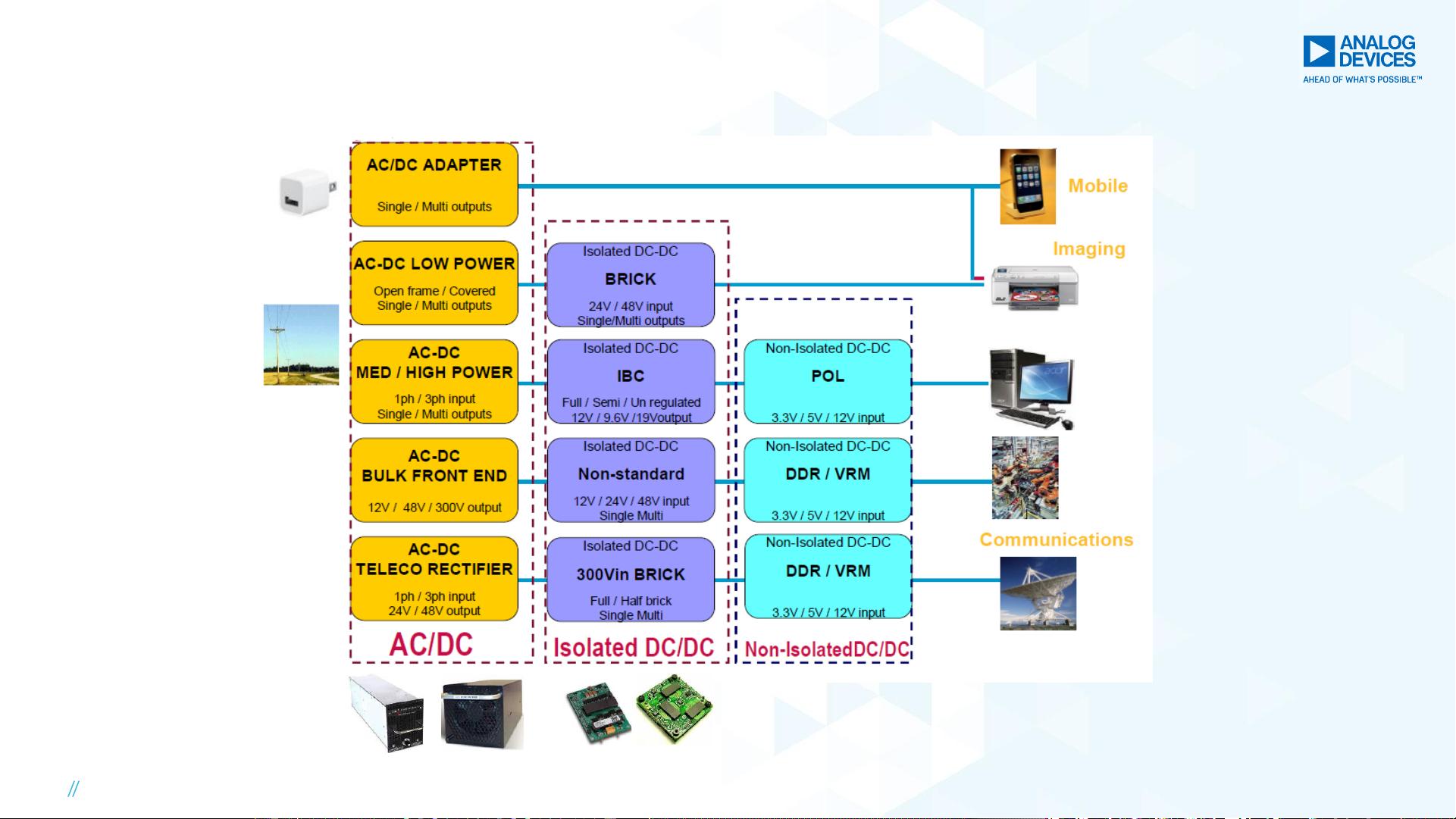

如何转换直流电源
23 March 2020
©2020 Analog Devices, Inc. All rights reserved.
3
► 如何获取想要的直流电源？
► 电压分配器
► 输出电压等于多少?
► 为何这不是一个好的电源?
Ans: 8V

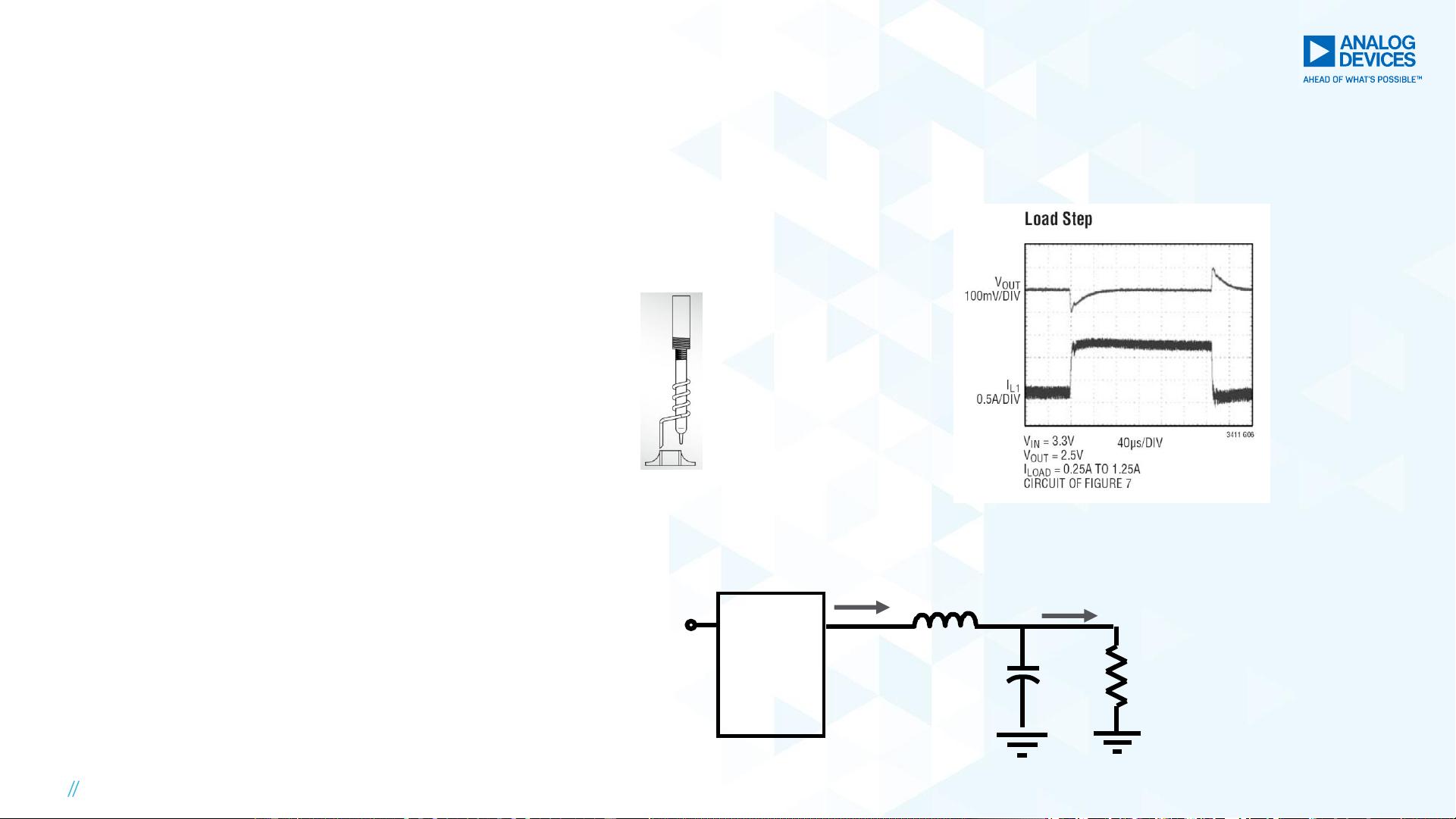

电源转换技术
23 March 2020
©2020 Analog Devices, Inc. All rights reserved.
线性稳压器（LDO）
开关调压器 (DC/DC)
电容变换 (电荷泵)
电感变换
• V
O
<V
I
• V
O
>V
I
(两倍, 三倍…)
• V
O
<V
I
(极少见)
• 负压输出 (反极性)
• V
O
>V
I
(Boost)
• V
O
<V
I
(Buck)
• V
I_min
<V
O
<V
I_max
(Buck-Boost)
• 负压输出(反极性)
• 简单易用
• 低噪声
• 快速的瞬态响应
• 比LDO更高的转换效率
• 设计简单, 只需要电容变化
• 能达到最高的效率
• 很多种不同的拓扑结构
• 可实现隔离变换
• 比较复杂的解决方案
• 不能升压
• 发热是个大问题
• 有限的输入输出范围
• 标准的电荷泵是不带调压的， 具有调压特
性的电荷泵，通常会有较高的损耗
• 非常有限的电流输出能力
• 引入磁场
• 不可避免的开关噪声
• 可满足更多设计的需求
4
► 第一个推向市场芯片调压器(1970s)
§ LTC 创始人 and 设计 LM317, 1976 (美国国家半导体)
► 回路中的晶体管运行于线性区
§ 就像放置了一个可调电阻在输入与输出之间，勉强承受两个节点之间的电压降
线性变换器（LDO）
