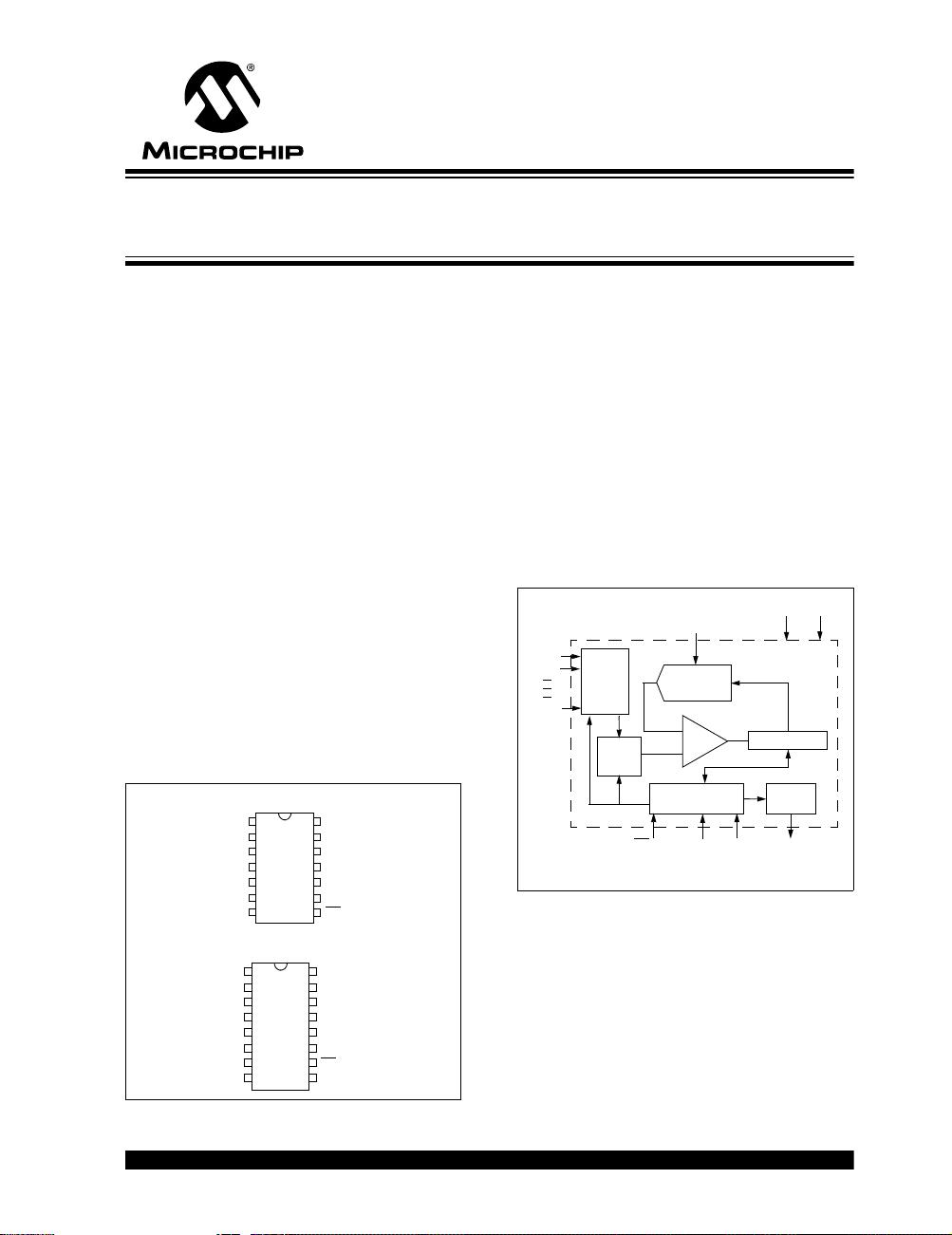

2007 Microchip Technology Inc. DS21298D_CN第 1 页
MCP3204/3208
特性
• 12 位分辨率
• ±1 LSB DNL （最大值）
• ±1 LSB INL （最大值）（MCP3204/3208-B）
• ±2 LSB INL （最大值） （MCP3204/3208-C）
• 4 （MCP3204）或 8 （MCP3208）路输入通道
• 模拟输入可编程为单端输入或伪差分输入对
• 片上采样和保持电路
• SPI 串行接口 （模式 0,0 和模式 1,1）
• 单电源供电的电压范围： 2.7V 至 5.5V
• 在 V
DD
= 5V 时的最大采样速率为 100 ksps
• 在 V
DD
= 2.7V 时的最大采样速率为 50 ksps
• 低功耗 CMOS 技术
- 500nA 典型待机电流，最大 2 µA
- 5V时，最大工作电流为 400 µA
• 工业级温度范围： -40°C 至 +85°C
• 提供 PDIP、 SOIC 和 TSSOP 封装
应用
• 传感器接口
• 过程控制
• 数据采集
• 电池供电系统
封装类型
说明
Microchip 的 MCP3204/3208 器件是具有片上采样和保
持电路的 12 位逐次逼近型模数（Analog-to-Digital，A/
D）转换器。MCP3204 可被编程为提供 2 组伪差分输入
对或 4 个单端输入。 MCP3208 可被编程为提供 4 组差
分输入对或 8 个单端输入。差分非线性 （DNL）规范
为 ±1 LSB，积分非线性（INL）为±1 LSB（MCP3204/3208-
B）和 ±2 LSB （MCP3204/3208-C）。
它使用与 SPI 协议兼容的简单串行端口与器件通信。器
件的转换速率可高达 100 ksps。MCP3204/3208 器件具
有 2.7V 至 5.5V 的宽电压工作范围。低电流设计使它仅
消耗 500 nA 和 320 µA 的典型待机电流和工作电流。
MCP3204 以 14 引脚 MSOP、PDIP、TSSOP 和 150 mil
SOIC 封装形式提供。 MCP3208 以 16 引脚 PDIP 和
SOIC 封装形式提供。
功能框图
V
DD
CLK
D
OUT
MCP3204
1
2
3
4
14
13
12
11
10
9
8
5
6
7
V
REF
D
IN
CH0
CH1
CH2
CH3
CS
/SHDN
DGND
AGND
NC
V
DD
CLK
D
OUT
MCP3208
1
2
3
4
16
15
14
13
12
11
10
9
5
6
7
8
V
REF
D
IN
CS/SHDN
DGND
CH0
CH1
CH2
CH3
CH4
CH5
CH6
CH7
NC
AGND
PDIP、SOIC 和 TSSOP
PDIP 和 SOIC
比较器
采样
和
保持
12 位 SAR
DAC
控制逻辑
CS/SHDN
V
REF
V
SS
V
DD
CLK
D
OUT
移位
寄存器
CH0
通道
多路开关
输入
CH1
CH7*
* 注 ：通道 5 - 7 仅在 MCP3208 上存在。
D
IN
带 SPI 串行接口的 2.7V， 4/8 通道
12 位 A/D 转换器
21298d.book Page 1 Saturday, April 28, 2007 11:00 AM
