1
全国职业院校技能大赛网络搭建与应用竞赛赛题
（总分 1000 分）
一、竞赛内容分布
“网络搭建与应用”竞赛共分两个部分，其中：
第一部分：网络搭建及安全部署项目（500 分）
第二部分：服务器配置及应用项目 （500 分）
二、竞赛注意事项
1. 禁止携带和使用移动存储设备、计算器、通信工具及参考资料。
2. 请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单
是否齐全，计算机设备是否能正常使用。
3. 请选手仔细阅读比赛试卷，按照试卷要求完成各项操作。
4. 操作过程中，需要及时保存设备配置。
5. 比赛结束后，所有设备保持运行状态，评判以最后的硬件连接和配置为最终
结果。
6. 比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所
有物品（包括试卷和草纸）带离赛场。
7. 禁止在纸质资料、比赛设备、上填写任何与竞赛无关的标记，如违反规定，
可视为 0 分。
8. 与比赛相关的工具软件放置在每台主机的 D 盘 soft 文件夹中。
2
项目简介:
某集团公司建立了总公司，后建立了分公司一、分公司二。总公司设有研
发、 人事、财务、市场等 4 个部门，统一进行 IP 及业务资源的规划和分配，
网络采 用 OSPF 和 RIP 等路由协议。
公司规模在 2019 年快速发展，业务数据量和公司访问量增长巨大。为了
更好管理数据，提供服务，集团决定采购云服务实训平台并建立自己的小型数
据中心及业务服务平台，以达到快速、可靠交换数据，以及增强业务部署弹性
的目的。
集团总公司及分公司的网络拓扑结构如图１“拓扑结构图”所示。 其中云
服务实训平台编号为 CS，用于各类服务架设；一台 S4600 交换机编号为
SWC，用于实现终端高速接入；两台 CS6200 交换机 VSF 虚拟化后编号为
SW-Core，作为总公司的核心交换机；一台 DCFW-1800 编号为 FWA，作为
总公司的内网防火墙；另一台 DCFW-1800 编号为 FWB，作为分公司二的防火
墙； 一台 DCR-2655 路由器编号为 RTB，作为分公司一的路由器；另一台
DCR-2655 路由器编号为 RTA；一台 DCWS-6028 作为分公司一的机构有线无
线智能一体化控制器，编号为 AC，通过与 WL8200-I2 高性能企业级 AP 配合
实现分公司一的无线覆盖。
3

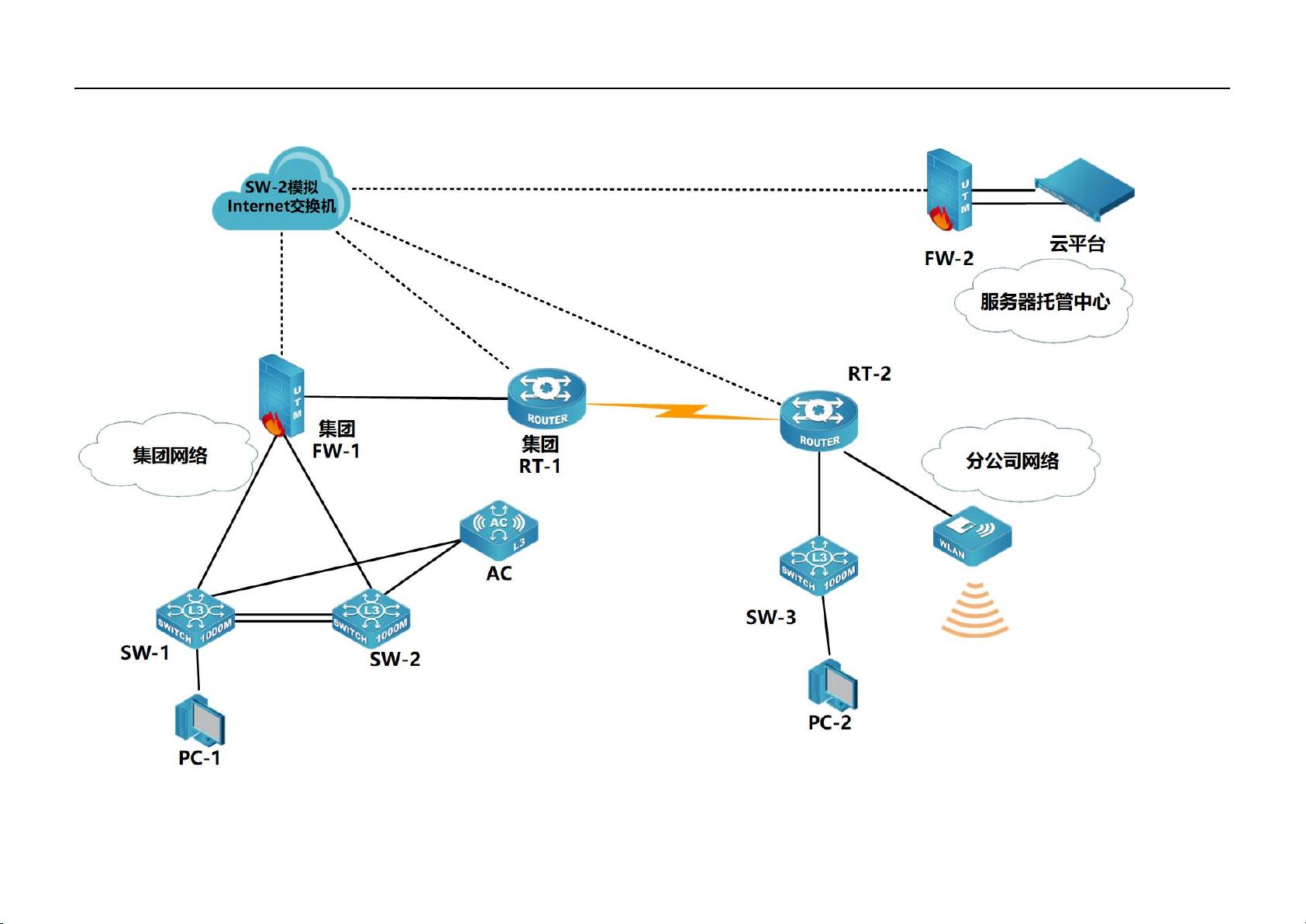

图 1：拓扑结构图
4
表 1：网络设备连接表：
A 设备连接至 B 设备
设备名称
接口
设备名称
接口
RTA
G0/3
FWA
E0/1
RTA
G0/4
FWB
E0/1
RTA
S0/1
RTB
S0/2
SWA
E1/0/28
SWB
E1/0/28
SWA
E1/0/27
SWB
E1/0/27
SWA
E1/0/24
SWB
E1/0/24
SWA
E1/0/23
SWC
E1/0/23
SWB
E1/0/23
SWC
E1/0/24
SWA
E1/0/22
FWA
E0/2
SWB
E1/0/22
FWA
E0/3
RTB
G0/3
AC
E1/0/20
RTB
G0/4
FWA
E0/4
AC
E1/0/1
AP
SWC
E1/0/19
CS
eth1
SWC
E1/0/21
CS
eth2
SWC
E1/0/20
PCA
NIC
FWB
E0/2
PCB
NIC
5
表 2：网络地址规划表：
设备
设备名称
设备接口
IP 地址
备注
G0/3
206.210.18.6/28
RTA
G0/4
215.160.185.33/30
S0/1
214.16.187.45/30
路由器
L0
1.1.1.1/32
G0/3
10.10.2.1/26
RTB
G0/4
202.101.13.2/28
S0/2
214.16.187.46/30
L0
2.2.2.2/32
E0/1
206.210.18.5/28
E0/2
192.168.101.6/30
FWA
E0/3
192.168.101.2/30
防火墙
E0/4
202.101.13.1/28
L1
3.3.3.3/32
E0/1
215.160.185.34/30
FWB
E0/2
10.10.10.1/24
L1
4.4.4.4/32
Vlan130
10.10.2.2/26
20
端口所在
VLAN
无线控制
AC
Vlan110
10.10.2.65/26
器
Vlan120
10.10.2.129/26
Vlan200
10.10.2.193/26
Vlan100
192.168.100.1/24
Vlan101
192.168.101.5/30
E1/0/22
端口所在
VLAN
Vlan102
192.168.101.1/30
E2/0//22
端口所在
三层交换
VLAN
SW-Core
机
Vlan10
192.168.10.1/24
研发部
Vlan20
192.168.20.1/24
人事部
Vlan30
192.168.30.1/24
财务部
Vlan40
192.168.40.1/24
市场部
Vlan1
172.16.10.1/24
Vlan10
1-4
端口所在
VLAN
二层交换
SWC
Vlan20
5-8
端口所在
VLAN
机
Vlan30
9-12
端口所在
VLAN
