《光伏组件清洁度传感器系统设计》

课程设计

-- 2 --

目录

摘要 ....................................................................................................................... 错误!未定义书签。

第一章光伏组件清洁度传感器系统概述 ..................................................................................... - 3 -

1.1.背景（节题目黑体，四号， 1.5 倍行距，段前 0.5 行) ................................................. - 3 -

1.1.1.灰尘对光伏电站发电量的影响 .............................................................................. - 3 -

1.1.2.光伏组件表面积灰对输出性能影响仿真分析 ............................ 错误!未定义书签。

第二章清洁度传感器系统设计步骤 ............................................................................................. - 8 -

2.1.Labview 编程解析 ............................................................................................................. - 8 -

2.2.模拟仿真 ............................................................................................................................ - 9 -

2.2.1.实验组对照组电压电流仿真 ........................................................ 错误!未定义书签。

2.3.Labview 与智能仪表通讯 ............................................................................................... - 14 -

第三章清洁度传感器系统各部件设计 ....................................................................................... - 16 -

3.1.洁度传感器设计 .............................................................................................................. - 16 -

3.1.1.清洁度传感器设计原理 ........................................................................................ - 16 -

3.1.2.光伏组件清洁度传感器实施方案 ........................................................................ - 16 -

第四章结论 ................................................................................................................................... - 18 -

-- 3 --

第一章 光伏组件清洁度传感器系统概述

本文根据光伏工作原理建立光伏电池模型， 结合 ADELA.Hegazy的拟合曲线， 建立光伏组件表

结合某研究院 30kW光伏工程进行实例研究，拟得到该光伏工程的清洁周期与清洁方法。

1.1.1. 灰尘对光伏电站发电量的影响

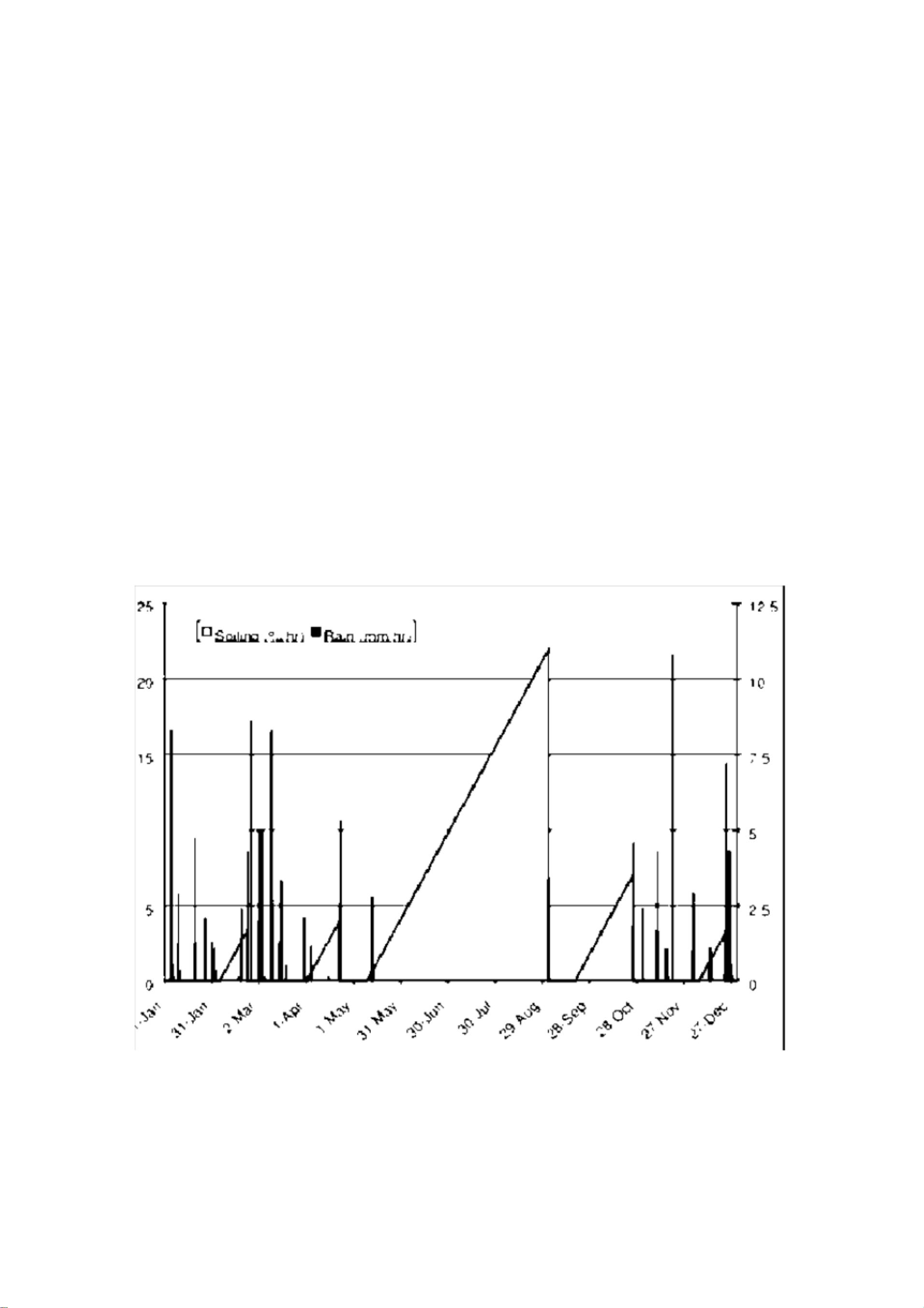

图 1 是美国圣地亚哥市的一个光伏电站的灰尘导致的发电量的损失率，在没有降雨的 5

月 15 日到 8 月 29 日期间，灰尘导致的光伏电站发电量的损失率一直在增加，最高时为 22%，

这也意味着在 8 月 29 日的时候大约有 22%的发电量因为降尘而损失掉了。而其它时间有零星

的降雨存在，降尘的损失率很小。圣地亚哥市属热带沙漠气候；年降水量 240 毫米。

图 1 降雨量对光伏发电的影响

图 2

-- 4 --

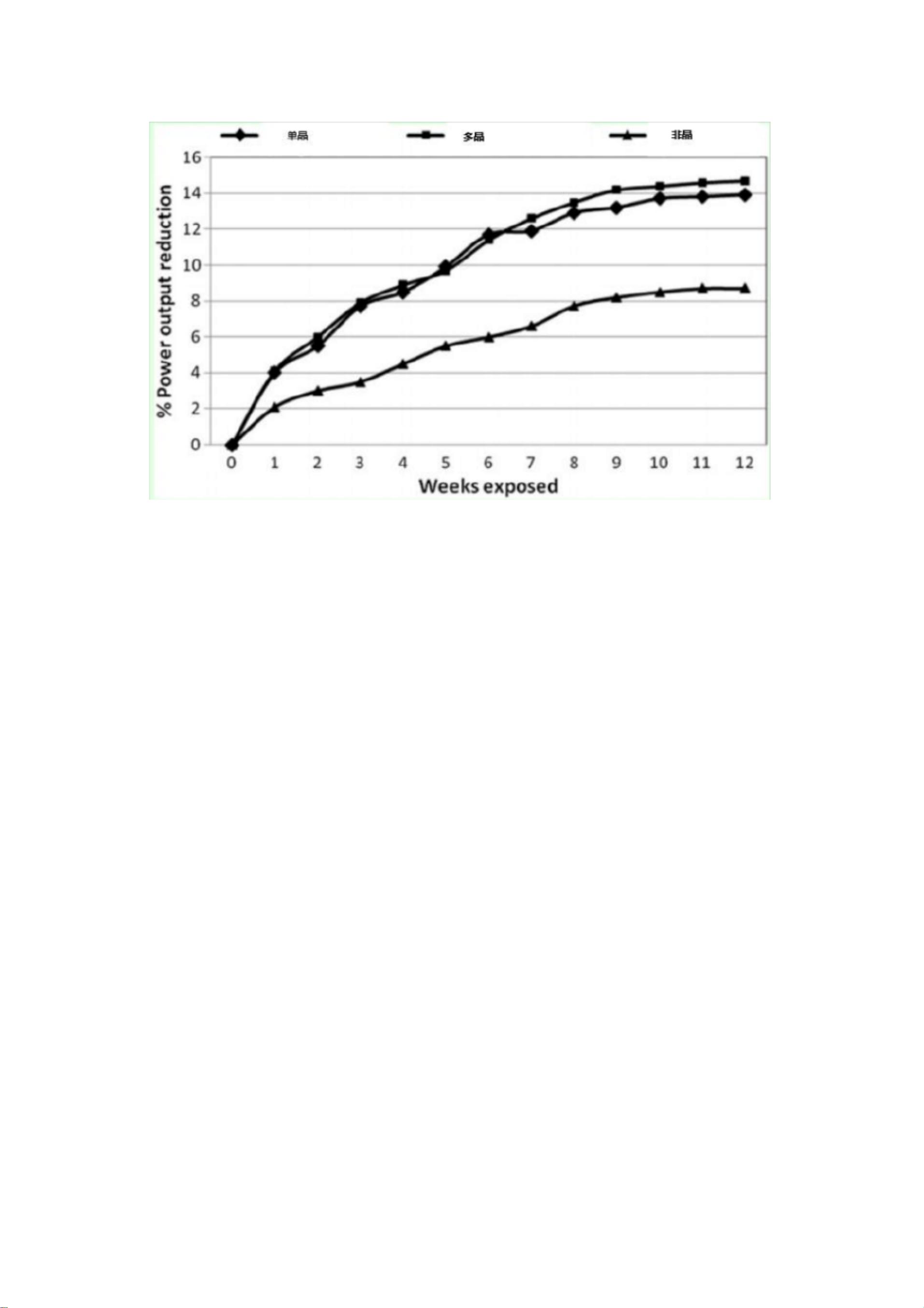

图 2 不同材料光伏板发电状况

图 3 美国不同地区光伏电站的年降尘损失率，而且细分了乡村，城郊和城市 / 机场 / 高速

路旁三个小区，而大部分城市的城市降尘损失率要高于其它两个地区。而最右边的两个地区

属于沙漠气候，三者的差别不大，年损失率都在 4%左右。而实际上大型光伏电站的降尘损失

率要比上面四幅图里的值要高， 因为这是数值都是在试验站测得的， 而且都是安装在楼顶上，

作。
