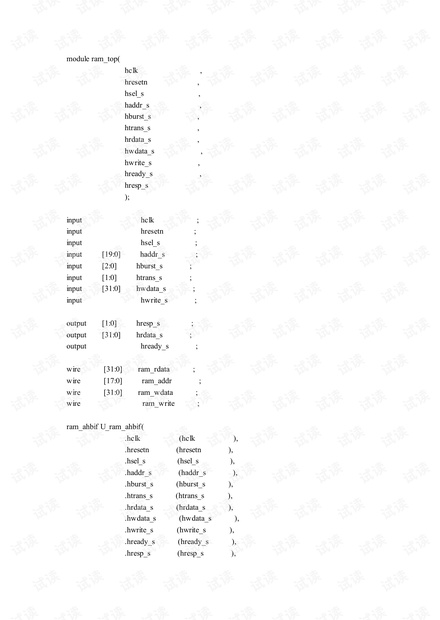

AHB到APB总线转换的桥verilog代码 AHB主要用于高性能模块(如CPU、DMA和DSP等)之间的连接，作为SoC的片上系统总线，它包括以下一些特性：单个时钟边沿操作；非三态的实现方式；支持突发传输；支持分段传输；支持多个主控制器；可配置32位~128位总线宽度；支持字节、半字节和字的传输。 在电子设计领域，AHB（Advanced High-performance Bus）是一种高性能的片上系统（SoC）总线架构，常用于连接高性能模块，如CPU、DMA和DSP等。AHB具有单时钟边沿操作、非三态实现、突发传输、分段传输、多主控支持、可配置的总线宽度（32位至128位）、以及字节、半字节和字传输等特性。这些特性使得AHB能够高效地处理高速数据传输，适合于复杂和高性能的集成电路设计。 `ram_top`模块是AHB总线下slave RAM的Verilog实现。它定义了与AHB接口相关的输入和输出信号，如时钟`hclk`、复位信号`hresetn`、选择信号`hsel_s`、地址信号`haddr_s`、突发类型`hburst_s`、事务类型`htrans_s`、读数据`hrdata_s`、写数据`hwdata_s`、写使能`hwrite_s`、响应信号`hresp_s`和准备就绪信号`hready_s`。`ram_top`模块通过实例化`ram_ahbif`和`ram_infer`来实现RAM功能。 `ram_ahbif`模块作为AHB从设备接口，将AHB的信号转换为适用于内部RAM操作的格式。它接收AHB接口的输入信号，并通过`ram_rdata`、`ram_addr`、`ram_wdata`和`ram_write`信号与`ram_infer`模块通信。在这个模块中，它还处理了响应信号`hresp_s`的设置，通常设置为无错误的2'b00。 `ram_infer`模块则是一个基于 inferenced RAM 的实现，它提供了简单的读写功能。`q`为读数据输出，`a`为地址输入，`d`为写数据输入，`we`为写使能，`clk`为时钟输入。在`always @(posedge clk)`语句中，当`we`为高时，将`d`的数据写入内存地址`a`处；在读取操作中，`q`返回存储在`a`地址的值。 通过这种方式，`ram_top`模块将AHB总线上的请求转化为对内部RAM的操作，实现了从AHB到内部存储器的数据传输。这种设计方法在SoC设计中非常常见，因为它允许灵活地处理存储需求，同时利用AHB的高效总线结构。在实际应用中，可能还需要添加错误处理、总线仲裁和其他高级功能，以确保系统的完整性和稳定性。但在这里，我们只关注了基本的RAM访问和数据传输的Verilog实现。
