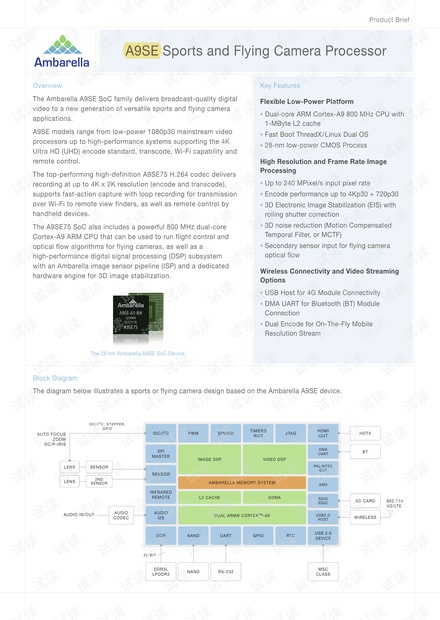

安霸A9SE芯片资料.pdf

### 安霸A9SE图像处理芯片关键技术知识点 #### 一、概述 安霸A9SE是一款专为运动相机及飞行相机设计的高度集成系统级芯片（SoC）。它结合了高性能计算能力与低功耗特性，能够支持从高清1080p到4K Ultra HD的视频编码标准，并具备无线连接功能，适用于多种应用场景。 #### 二、关键特性 ##### 1. 灵活的低功耗平台 - **双核ARMCortex-A9 800MHz CPU**：配备1MB L2缓存，提供强大的处理性能。 - **快速启动支持ThreadX/Linux双操作系统**：确保设备能够在短时间内快速启动并运行复杂的应用程序。 - **28纳米低功耗CMOS工艺**：采用先进的制程技术，有效降低能耗，延长设备续航时间。 ##### 2. 高分辨率和帧率图像处理 - **高达240M像素/秒输入像素率**：支持高像素图像的实时处理。 - **编码性能高达4Kp30 + 720p30**：可实现高质量的4K视频录制和流畅的720p视频流传输。 - **三维电子图像稳定（EIS）技术**：结合滚动快门校正功能，显著提升视频稳定性。 - **三维降噪（MCTF）**：通过运动补偿时间滤波技术，有效减少图像噪声。 - **辅助传感器输入**：用于飞行相机的光学流动检测，增强飞行控制精度。 ##### 3. 无线连接与视频流传输选项 - **USB主机接口**：支持4G模块连接，实现高速数据传输。 - **DMA UART**：用于蓝牙（BT）模块连接，便于设备间通信。 - **双路编码**：允许在移动设备上实时调整分辨率，提高视频流传输效率。 #### 三、SoC架构概览 - **高性能H.264编解码器**：最高支持4Kx2K分辨率的视频录制和转码。 - **800MHz双核Cortex-A9 ARMCPU**：可用于执行复杂的飞行控制算法和光学流动分析。 - **高性数字信号处理子系统**：包含安霸图像传感器管道（ISP）和专用硬件引擎，实现3D图像稳定。 - **内存系统**：支持32位DDR3L、LPDDR3等多种类型内存接口。 - **通用DMA**：用于数据传输的高效管理。 - **外设接口**：包括NAND闪存、RS-232、UART、GPIO等，支持各种外部设备的接入。 - **音频接口**：支持I2S协议，便于音频编解码器的集成。 - **无线通信模块**：集成802.11n Wi-Fi、4G/LTE等功能，实现无线视频传输。 - **视频输出接口**：如HDMI、SDIO、USB2.0 Host等，方便视频内容的输出。 #### 四、应用案例 - **运动相机**：利用其高性能图像处理能力和低功耗优势，满足户外极限运动场景下的高清视频录制需求。 - **无人机**：结合内置的DSP子系统和光学流动检测功能，实现精准飞行控制和稳定的空中视频直播。 #### 五、总结 安霸A9SE图像处理芯片凭借其卓越的技术性能和灵活的设计理念，在体育运动、无人机等多个领域展现出广泛的应用前景。无论是对于追求极致画质的专业用户还是寻求创新体验的科技爱好者而言，该芯片都能提供强大的技术支持。
