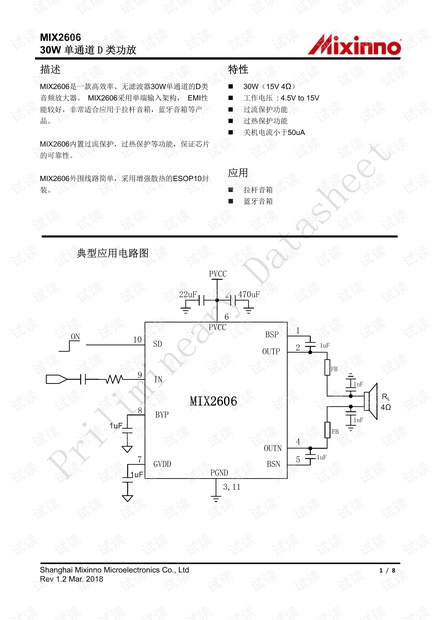

MIX2606是一款高效率、无滤波器30W单通道的D类音频放大器。 MIX2606采用单端输入架构， EMI性能较好，非常适合应用于拉杆音箱，蓝牙音箱等产品。   MIX2606内置过流保护，过热保护等功能，保证芯片的可靠性。   MIX2606外围线路简单，采用增强散热的ESOP10封装。   特性 30W（15V 4Ω） 工作电压 ： 4.5V to 15V 过流保护功能 过热保护功能 关机电流小于50uA 应用 拉杆音箱 蓝牙音箱
MX2606 30W单通道D类功放 ∥ KINne 订货信息 料号 封装 表面印字 包装 X2606 M|X2606 ES○P10 MI 4000颗/卷 XXXXXXX 绝对最大额定值 PVCC 供电电压 0,3V to 18VO V1(|N) 输入电压 -0.3Vto2.5V VI(SD) 输入电压 0.3V to Pvcc+0.3v A 工作温度 40°cto85°c 结温 40°Cto125°C STG 储存温度 65c0150 TolD 焊接温度 300°C.5sec ①绝对最大额定值保证芯片在不开机的情况下,PVCC管斟加18ν电压,芯片不会损坏;正常工作条件,请参考推荐额定值。 推荐额定值 MIN MAX UNIT PVCC 供电电压 4.5 15 Vu H SD高电平 PVCC=45-15V 2 VuL SD低电平 PVCC=4.5-15V 0.7 PVcC>10√ 3.6 VVV R 负载交流阻抗(@1KHz) PVCC<10V 3.2 热阻参数 Parameter Sy ymbo Package MAX UNIT 热阻( Junction to ambient) ESOP10 90 C/W 热阻( Junction to case) eJ ESOP 10 11 C/W Shanghai Mixinno Microelectronics Co, Ltd 3/8 Rev 1.2 Mar. 2018 MX2606 30W单通道D类功放 ∥ KINne 电性参数 (VDD =12V, Gain=28dB, RL =4Q, T=25C, unless otherwise noted.) Symbol Parameter Test Conditions MIN TYP MAX UNIT VIN 电源电压 4.5 15 PVCC=12V 20① THD+N=10%, =1KHZ. RL=4Q PVCC=15V 302 PVCC=12V 15 THD+N=1%.f=1KHZ, RL=40 D类模式输出功 PVCC=15V 率 PVCC=12V 10 THD+N=10%.f=1 KHZ. R=8Q PVCC=15V 16 PVCC=12V 8 THD+N=1%.=1KHZ, Rl=8Q PVCC=15V 1 PVCC =15V Po=15W, RL=4Q 0.1 f=1KHz 总诣波失真+噪PVCc=12V,Po=10W,R=49 0.15 THD+N 声 PVCC =15. Po=7W. RL=80 0.1 PVCC =12V, Po=5W, R= F1KH 0.15 PSRR电源纹波抑制比 PvCC=12V±200mVp-p f=1KHz 55 dB SNR 信噪比 PVCC=12V THD+N=1%, Gv=28dB f=1 KHz 93 dB A-weighting 200 PVCC=12V, Input AC-Gnd with Vn 残余架声 No a 300 weighting PVCC=15V 20 静态电流 No load n PVCC=12V 15 关断电流 PVcC =4.5v to 15V Vsp=0.3V 30 Vos 矢调电压 IN=OV PVCC=12V 15 m FoSC 工作频率 300 khz Tst 启动时间 Bypass capacitor =luF 400 mS oTP⊥ 温度保护 150 No Load, Junction Temperature PVCC=12V OTH 40 ①输出功率大于15W时,需要増加PCB露铜面积,増强散热 ②输出功率大于25W时,芯片需要增加外置散热片 Shanghai Mixinno Microelectronics Co, Ltd 4/8 Rev 1.2 Mar. 2018 MX2606 30W单通道D类功放 ∥ KINne 典型特征曲线 (PVCC=12V, Gain=20dB, RL =822, T=25C, unless otherwise noted THD+N VS Output Power THD+N VS Output Power TT RL=ohm Gain=28dB 10- RL=Bohm Gain=28dB PVCC=5V.8V,12V,15V PVcC=5V8∨,12V,15 5 □T 0.5 0.5 0.1 0.05 0.05 0.03 □ 0.03 m50m100m 500m1 5102040 0m20m100m500m1251020 THD+N VS FREQUENCY Frequency Response R=ohm Gain=28dB Ap Red: Po=0.1W Blue: Po=1W 0.5F Green: Po=4W d C.2 B % 005 +18 0.02 Rin=33K. Cin=0.luF RL=Bohm Gain=28. 5dB 0.006 20501002005001k2k k 10k 20k 501002005001k 5k10k20k Hz NOISE FLOOR -30- Red: Left Channel Blue: Right Channel 凵山l -110 1020 1002005001k2 5k10k20k Shanghai Mixinno Microelectronics Co, Ltd 5/8 Rev 1.2 Mar. 2018 MX2606 30W单通道D类功放 ∥ KINne 应用信息 输入电阻(R) M处理 M|X2606的增益山音量调节控制的输入电阳(R|)和反 馈电阻RF)控制 对于EM!一般敏感的应用,MIX2606可以使用磁珠 其增益计算公式如下: 和电容来吸收EM能量,通常推荐使用1K@1MHz Rf 颔定电流5A的磁珠,对地电容建议使用耐压25V, Ay=2X () 容量1000pF。 其屮,R|为MX2606外部的输入电阻;反馈电阻Rf针对EM要求很高的场合,例如FM应用,MX2606 为470K(反馈电阻为内部固定,不可外部调节)。 可以外接LC滤波器来实现良好的收音效果。针对4 例如,外部输入电阻为33K,则放大倍数为: 欢姆负载,我们推荐使用10uH(5A)的电感搭配 Av=940/33=2848倍=29dB 0.68uF的电容;针对8欧姆的负载,我们推荐使用 15uH(3A)搭配1uF的电容 输入电容(ci) 输入电容与输入电阻构成一个高通滤波器,其截至频 率可由下试得出: (2TTRiCi) ci的值不仅会影响到电路的低频响应,而且也会影响 电路启动和关断时所产生的POP声,输入电容越大 则到达其稳定工作点所常的电荷越多,在同等条件 下,小的输入电容所产生的POP声比较小。 过温保护 MⅨX2606带有过温保护电路以防止内部温度超过 160°C时器件损坏。在不同器件之间,这个值有25°C 的差异。当内部电路超过设置的保护温度时,器件进 入关断状态,输出被截止。当温度下降40℃C后,器 件重新正常工作 关断控制 MX2606具有关断控制管脚。当SD管脚为高电平 时,芯片正常放大:当SD管为低电平时,芯片关 断,耗电流最小。 Shanghai Mixinno Microelectronics Co, Ltd 6/8 Rev 1.2 Mar. 2018 MX2606 30W单通道D类功放 ∥ KINne PcB走线建议 MX2606的管脚设计已经尽量分开了大功率和小信号 管脚,实际PCB设计的时候,PVCC管脚电容尽量 靠近芯片管脚,保证良好的电派滤波效果,大功率走 线和小信号走线尽量分开,避免柑互十扰。芯片底部 的散热焊盘,需要多打过孔,良好焊接,PCB背面 需要露出铜皮,并尽可能保证足够的面积,以达到良 好的散热效果。评估板(5×5cm)的PcB正面走线如 o aDC_N Audio I c1+ KInne MIX2606 EVM 0] PCB背面大面积露铜走向如下: Shanghai Mixinno Microelectronics Co, Ltd /8 Rev 1.2 Mar. 2018 MIX2606 30W单通道D类功放 ∥ KINne Outline Dimension ESOP-10 0,4×45 0.05ma× 0°~8 4.90±020 BTM PKG 且日日 且日且 8 p080×0,20DP 日日日日 ESSOP10-8R底面图 1.00 声明:上海矽诺微电子有限公司不对本公司产品以外的任何电路使用负贵,也不提供其专利许 可。上海矽诺微电子有限公司保留在任何时间、没有任何通报的前提下修改产品资料和规格的 权利 Shanghai Mixinno Microelectronics Co, Ltd 8!8 Rey 1.2 Mar 2018
