三相异步电机启动常见方法及电路图
2016’微电机、减速电机行业自动化生产与磁性材料创新技术研讨会 http://www.big-bit.com/meeting/b-97.htm 3、电动机顺序控制电路 LεL: US Fu2 FRI FR2 FU1 h由 SB3 K KME KM1 KM己 KM2 SB斗 KM1 n日Fe M1 M 电动机顺序控制电路 说明:(技师二 1、本电路起动顺序是先M1电动机,后M2电动机;停止顺序则相反。 2、PLC(三菱FX0N、FXIN),编程器连接及通电操作。 3、清零操作;程序写入操作;根据梯形图写出指令表。 4、主机上用导线连接电动机顺序控制 电动机顺序控制电路工作原理:合上电源开关QS,按下起动按钮SB1,接 触器KM1得电吸合并自保,M1电动机起动运转。KM1的另一动合触点闭合, 为接触器KM2得电作准备。按下起动按钮SB2,接触器KM2得电吸合并自保, M2电动机起动运转。起动顺序是先KM1吸合,M1电动机起动运转;后KM2 吸合,M2电动机起动运转。停车顺序是:只有先按下按钮SB4,使接触器KM2 断电释放,KM2的动合触点断开,M2电动机停转后再按SB3,M1电动机才能 停止运转。热继电器FR、FR2常闭触点,是在电动机过负载或缺相过热时将控 制电路自动断开,保护了电动机。 2016’微电机、减速电机行业自动化生产与磁性材料创新技术研讨会 http://www.big-bit.com/meeting/b-97.htm 4、异步电动机可逆控制电路(范例) FU Fl B己 KH KM1 KM2 K爬 SB KM1 KE FR FR FR 图A 图B 异步电动机可逆捉制电路(范例 可逆控制电路(范例)电路工作原理: (图A)按下SB2,KM1得电吸合,电动机起动正转。按下SB1,KM1断电释 放,电动机停转。按下SB3,KM2得电吸合,电动机起动反转。按下SB1,KM2 断电释放,电动机停转。缺点:不能同时按下SB2、SB3按钮,否则电源将短 路,电动机无法工作。原因:主电路接触器KM1、KM2连接到电动机M的是 两种相序的电源,若同时吸合,在接触器连接点上电源被短路 (图B)原理同图A。在KMI线圈电路中串接了KM2的一个动断触点:同样, 在KM2线圈电路中串接了KM1的一个动断触点。这两个动断触点称互锁触点, 这种互锁称电气互锁。保证了任何时候只有一只接触器吸合,避免了电源短路。 缺点:必须先按停止按钮SB1,电动机停转后,才能起动电动机的另一旋转方向。 (图C)在上图基础上增加了由起动按钮的动断触点构成的机械互锁。如:按下 SB2,串接在KM2线圈电路中SB2动断触点断开了KM2线路。保证了两个接 触器不能同时吸合,又能不按停止按钮直接起动电动机另一旋转方向 2016’微电机、减速电机行业自动化生产与磁性材料创新技术研讨会 http://www.big-bit.com/meeting/b-97.htm 5、双重连锁可逆控制电路 L2 L FU2 SBl E FU1 SB3 E SB2 KM2 KM1 1 KMI E M2 SB2 KM1 FR KM1 KM己 FR M FU2 双重联锁可逆控制电路 说明:(高级) 1、按原理图在配电板上配线,要求线路明快、工艺合理、接点牢靠。 2、简述电路工作原理 双重连锁可逆控制电路工作原理:按起动按钮SB2,KM1吸合并自保,电 动机正转。与按钮SB2常触开点并联的KM1触点为自保触点。按起动按钮SB3, KM1I断电释放,KM2吸合并自保,电动机反转。SB1为停止按钮。电路由按钮 SB2、SB3的动断触点实现了机械联锁,串联在交流接触器线圈KM1、KM2中 的KM2、KMⅠ辅助动断触点实现了电气联锁。串联在控制电路中的FR动断触 点,是在电动杋过负载或缺相过热时热继电器将控制电路自动断开,保护了电动 机。 2016’微电机、减速电机行业自动化生产与磁性材料创新技术研讨会 http://www.big-bit.com/meeting/b-97.htm. 6、限位开关控制自动往复电路(1) FU2 c卫1 Q F1 -B3 KM1 K陀B2 BE 1 已 SQ1 己 K№己 FR 限位丹关控刺自动往复电路 向左 向右 工作台 限位开关控制自动往复电路(1)工作原理:按起动按钮SB2,KM1吸合并自 保,电动机正转,带动机械设备左移。当撞块碰压行程开关SQ2时,KM断电 KM2得电吸合并自保,电动杋反转,机械设备右移。当撞块碰压行程开关SQl 时,KM2断电,KMI得电,电动机又正转左移。SB1为停止按钮。电路由按钮 SB2、SB3及行程开关SQl、S的动断触点实现了机械联锁,串联在交流接 触器线圈KMⅠ、KM2中的KM2、KM1辅助触点实现了电气联锁。串联在控制 电路中的RR常闭触点,是在电动机过负载或缺相过热时热继电器将控制电路自 动断开,保护了电动机。 2016’微电机、减速电机行业自动化生产与磁性材料创新技术研讨会 http://www.big-bit.com/meeting/b-97.htm 7、限位开关控制自动往复电路(2) FU SK ISB3 SB2 SQ1 S感己 KM1 S斗 FR KM2 M kM己 3)酸位升关控刹白动往复电路(终端屎护)2 向左 向右 工作台 R1 SQ4 限位开关控制自动往复电路(2)电路工作原理: 按起动按钮SB2,KM吸合并自保,电动机正转,带动机械设备左移。当 撞块碰压行程开关SQ2时,KM1断电,KM2得电吸合并自保,电动机反转,机 械设备右移。当撞块碰压行程开关SQⅠ时,KM2断电,KMI得电,电动机又正 转左移。SB1为停止按钮。电路由按钮SB2、SB3及行程开关SQ1、SQ2的动 断触点实现了机械联锁,串联在交流接触器线圈KMⅠ、KM2中的KM2、KMI 辅助触点实现了电气联锁。串联在控制电路中的FR常闭触点,是在电动机过负 载或缺相过热时热继电器将控制电路自动断开,保护了电动机 SQ3、SQ4S是左移和右移的终端位置行程开关。 2016’微电机、减速电机行业自动化生产与磁性材料创新技术研讨会 http://www.big-bit.com/meeting/b-97.htm 8、星形一三角形起动控制电路 L1 2 3 FU己 FR Q二 SET E F凵1 KM1 sB色 KM2 KM 与9与FR T KTA KM3 FU2 KM3 KT KM2 Y一D起动控制电路 星形一三角形起动控制电路工作原理: 按起动按钮SB2,接触器KMI、KM3和时间继电器KT线圈得电吸合并自 保,电动机星形(Y)接法起动。当KT预定延时时间结束时,KM3线圈电路中 的通电延时断开的动断触点断开,KM3断电释放,电动机星接(Y)起动结束 此时,KM2线圈电路中的通电延时闭合的动合触点闭合。KM2线圈得电吸合, 电动机改为三角形(△)接法运转。串联在接触器线圈KM3、KM2电路中的 KM2、KM3辅助动合触点实现了电气联锁。串联在控制电路中的FR动断触点, 是在电动机过负载或缺相过热时热继电器将控制电路自动断开,保护了电动机。 2016’微电机、减速电机行业自动化生产与磁性材料创新技术研讨会 http://www.big-bit.com/meeting/b-97.htm 星形一三角形起动控制电路(2) FU FR 二E1 KE1 KM B2 K KM3 KT KM3 KM3 KT KM2 起动控刹电路四 星形一三角形起动控制电路(3) F凵1 KH1 KM1 E /KM2 KM2 K3 M KM3 673 FU巴 KT KM3KM1K杷 Y一起动控剝电路(3 2016’微电机、减速电机行业自动化生产与磁性材料创新技术研讨会 http://www.big-bit.com/meeting/b-97.htm 星形一三角形起动控制电路(3)工作原理 按起动按钮SB2,接触器KM3、KM1和时间继电器KT线圈得电吸合并自 保,电动机星形(Y)接法起动。当KT预定延时时间结束时,KM3线圈电路中 的通电延时断开的动断触点断开,KM3断电释放,电动机星接(Y)起动结束, KM2线圈得电吸合,电动机改为三角形(△)接法运转。串联在控制电路中的 FR动断触点,是在电动机过负载或缺相过热时热继电器将控制电路自动断开, 保护了电动机 9、自耦变压器减压起动起动控制电路 L1 L2 L3 Fu己 FR Q文 FL1 SHI E KM1 KT B KA KA KM2 KMT KA KM1 T U已 KM色 KMI A KM2 自耦变压器减压起动制电路 自耦变压器减压起动控制电路工作原理 合上电源开关,按起动按钮SB2,接触器KMI线圈得电吸合并自保,将自 耦变压器T接入,电动机定子绕组经自耦变压器供电减压起动;同时,KT线圈 得电吸合,计时开始。当KT整定延时时间结束时,其通电延时闭合的动合触点 闭合,使中间继电器KA的线圈得电吸合并自保,KM1断电释放,其主触点断开; KM2线圈得电吸合,其主触点闭合,自耦变压器被切除,电动机全压运行 10

...展开详情
试读 18P 常见的电动机控制电路原理图.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
weixin_39841882 如果觉得有用,不妨留言支持一下
2019-07-23
  • 至尊王者

    成功上传501个资源即可获取
关注 私信 TA的资源
上传资源赚积分or赚钱
    最新推荐
    常见的电动机控制电路原理图.pdf 50积分/C币 立即下载
    1/18

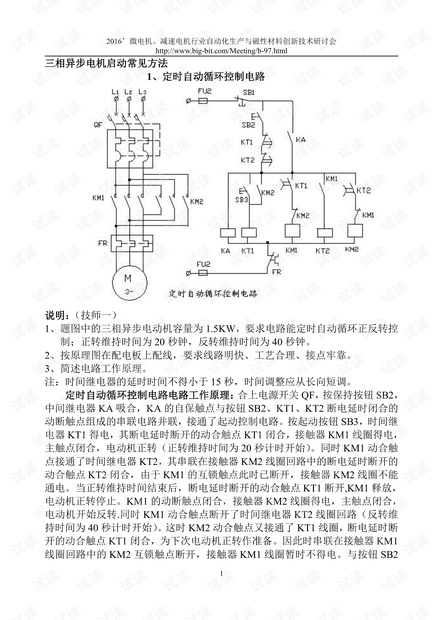

    常见的电动机控制电路原理图.pdf第1页
