芯片MAX813L的应用,潘德昌,,近年来,单片机以其体积小、价格廉、面向控制等独特优点,在各种工业控制、仪器仪表、设备、产品的自动化、智能化方面获得了广泛
印国科花论文在线 http://www.paperedu.cn 5MAX813L在单片机的应用 5.1确保V=0v时, RESET信号电平仍有效 通常情况下,当Vcc降至lV以下,MAX813L的 RESET端不再吸入电流而旱现开路, 故输出电平不确定。如果在该脚接一只下拉电阻到地(如图3所示),负责泄放杂散电荷, 这样即使ⅴcc降全1V以下,也能保障 RESET电屮有效。对该阻值的要求并不严格,一只 100kg的电阻即可满足需要 52与具有双向复位引脚的单片机接口 有些单片机具备双向复位引脚,比如 MOTOROLA的68HCI1系列,不仅可以接收外部 电路提供的复位信号,还能向外部电路输出复位信号。当与MAX813L的 RESET端连接时 (如图3所示,可能会产生竞争。例如,如果在MAX813L输出低电平的同时,68HC1l内 部饮将复位端拉高,结果就会出现不确定的逻辑电平。为了避免此类情况发生,在MAX813L 的 RESET端与68HC1的双向复位引脚之间连接一只47k电阻即可。此外,经过缓冲器的 驱动还可为系统中的其它器件提供复位信号 R3 ≤1039 R4 RST RST 点W 68Hc11 PFO FYro NTO GND PFI IA×831L +12 八 R2 了5们 P86们 图MAX813L与68HC11的接口电路图 该电路还貝有上电使单片杋自动复位,自动监视电源故障。假如电源正常,电阻R1和 R2的分压大于126V,MAX813L的电源监视输入端PFI电压大于1.26V。假如电源发生故 障,PFI的电压低于1.26V,则PFO由高电平变为低电平,引起单片机INTO中断。CPU响 应中断后,执行中断服务程序,断开外部电路。 6小结 木系统巧妙地利用MAX813L芯片,实现了单片机系统的看门狗电路、电源故障监视电 路,设计合理。设计者可以根据自身情况配置单片机的引脚引线,以达到理想的效。随着现 代电了技术的急速发展,监视保护系统的安全性能心片被广泛的应用。 印国科花论文在线 http://www.paperedu.cn 参考文献 [1]杨仝盛现代微机原理及接口技术[M北京:电子工业出版社,2002 [2]何立民。MCS51单片机应用系统设计M]北京:北京航空航天人学出版社,1990 [3]胡汉才.单片机原理及接口技术[M]北京:清半大学出版社,2004 Application of chip max813L Pan dechang Communication Engineering Polytechnic University, Tianjin(300160) Abstract In recent years, single chip with its small size and inexpensive price, for the control of its unique strengths, in a variety of industrial control, instrumentation, equipment, products, automation intelligent gained a wide range of applications. Meanwhile, the reliability of microcomputer application systems become more and more important issue of concern. There are many factors that affect the reliability, such as the composition itself, the reliability of the system components, the system itself, the coupling between various parts of factors. Monitoring of the protection which the system performance is an important indicator of system reliability. This article discusses the chip max813L performance indicators, the typical application circuit, the working principle and microcontroller chips to implement the monitoring functions Keywords: MAX813L, SCM; Monitor 作者简介: 潘德昌,男,1986年生,天津工业大学信息与通信工程学院,电子科学与技术专业,本科 生(在读)。

...展开详情
试读 4P 论文研究-芯片MAX813L的应用 .pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    • 至尊王者

      成功上传501个资源即可获取

    关注 私信 TA的资源

    上传资源赚积分,得勋章
    最新推荐
    论文研究-芯片MAX813L的应用 .pdf 10积分/C币 立即下载
    1/4

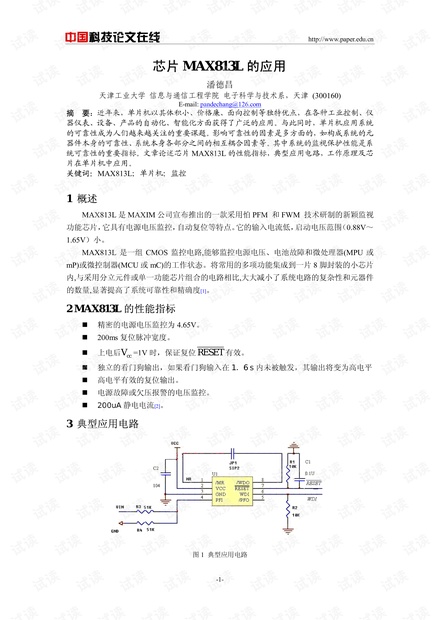

    论文研究-芯片MAX813L的应用 .pdf第1页
