电磁兼容中的地线设计,许臣蓉,,本文简要介绍了接地在电磁兼容的重要性,通过分析接地在产品设计中的作用及地线引发干扰的原因,从而引出了在PCB和产品设计中的接
山国科技论文在线 http://www.paper.edu.cn 接地方式:串联、并联、单点和多点接地方式;对信号线,信号回线,电源系统回线以及底 板或机壳都要有单独的接地系统,然后可以将这些回线接到一个参考点上;对于那些将出现 较大电流突变的电路,要有单独的接地系统,或者有单独的接地凹线以减少对其他电路的瞬 态耦合;电路尺寸小于0.05λ时可用单点接地,大于0.15时可用多点接地;对上作频率很宽 的系统要用混合接地;划分平面时,使 Power平面比 Ground平面小20-H4 结束语 本文仅介纽的电磁兼容技术中接地技术,电磁兼容还包括滤波、屏蔽等重要原理,通过 这些原理能够很好的控制系统和产品的电磁兼容性。随着电磁兼容测试方法的不断发展和电 伭兼容仿真技术的不断提高,电磁兼容技术将日益完善 参考文献 [1]顾海洲,马双武《PCB电磁兼容技——设计实践》清华人学出版2004年6月 [2]杨克俊《电磁兼容原理与设计技术》人民邮电出版社2004年8月 [3]何同云,吕晓筱《电磁兼容设计》北京邮电出版社2001年3月 [4]李迪,王培清《产品设计屮的EMC技术(第三版)》电子工业出版社2004年6月 u chenrong School of information and engineer, WuHan University of Technology, Hubei wuhan 430070. China

...展开详情
试读 3P 论文研究-电磁兼容中的地线设计 .pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    • 至尊王者

      成功上传501个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    论文研究-电磁兼容中的地线设计 .pdf 5积分/C币 立即下载
    1/3

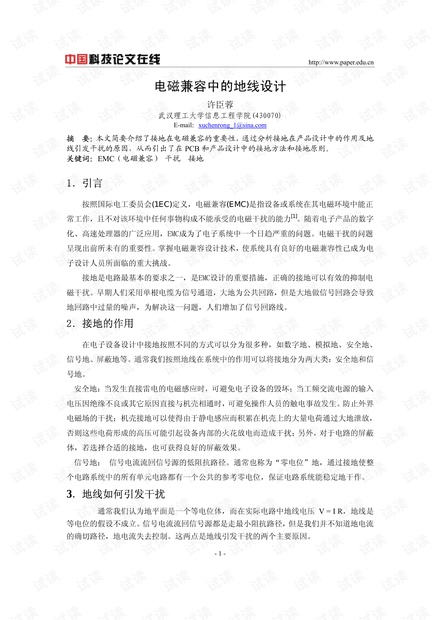

    论文研究-电磁兼容中的地线设计 .pdf第1页
