双极晶体管的静态工作特性是指它在特定接法中的输入特性,输出特性和电流增益特性。 一个晶体管共基极,共发射极和共继点击三种接法,因而有三组工作热性曲线来完整地描述其工作性能,由于晶体管的工作特性是其内部载流子运动的外部表现,起作用的因素很多,因而分散性较大,即便是型号相同的管子也会有较大差别。下面对三种工作特性进行详细说明(曲线仅供参考,在实际的应用中还需要进行测量)1.共基极特性 PNP晶体管的一组典型共基极特性曲线和测试电路图 这里输出特性是指以集电结电压UCB=0时,该特性即是发射结的正向伏安特性,UCB等于等值的时候,由于集电结空间电荷区的展宽使中性基区变窄,因而相同UEB对应的IE值升高,即输入特性曲线随着参量的升高向左移动。 输出特性是指集电极为为参变量的IC-UBC的关系。当IE=0时,该特性就是集电极结的反向伏安特性。在集电结上有不超过其偏移电压值(对硅管为0.7V左右)的正偏压时,若IE≠0,则IC≠0,这就是集电内建电厂抽取正偏发射结注入基区的少数载流子造成的,因而在注入未停之时,只有用外加正偏压抵消内建电厂才能使用IC=0。电流增益特性又叫正向转移特性,是以UC

...展开详情
试读 2P 双极晶体管静态工作的特性曲线和测试电路
立即下载 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
双极晶体管静态工作的特性曲线和测试电路 (VIP专享) VIP下载
1/2

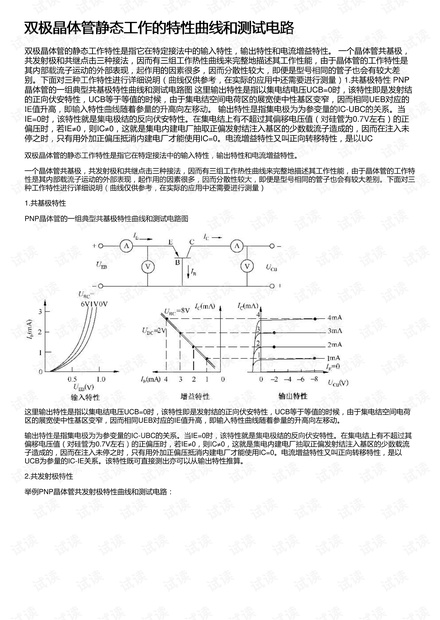

双极晶体管静态工作的特性曲线和测试电路第1页
