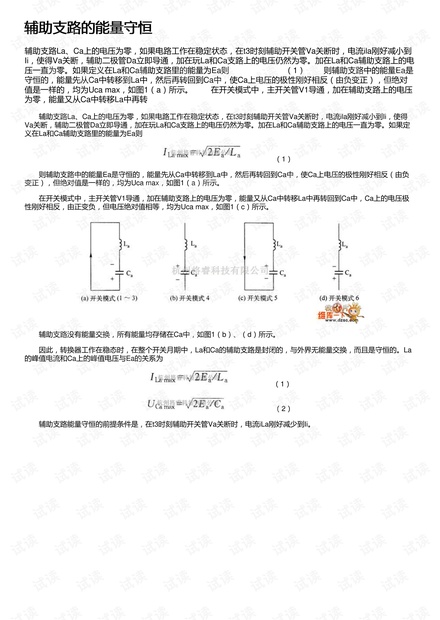

辅助支路La、Ca上的电压为零,如果电路工作在稳定状态,在t3时刻辅助开关管Va关断时,电流ila刚好减小到Ii,使得Va关断,辅助二极管Da立即导通,加在玩La和Ca支路上的电压仍然为零。加在La和Ca辅助支路上的电压一直为零。如果定义在La和Ca辅助支路里的能量为Ea则                    (1)   则辅助支路中的能量Ea是守恒的,能量先从Ca中转移到La中,然后再转回到Ca中,使Ca上电压的极性刚好相反(由负变正),但绝对值是一样的,均为Uca max,如图1(a)所示。   在开关模式中,主开关管V1导通,加在辅助支路上的电压为零,能量又从Ca中转移La中再转
