Φ 300 mm平面标准镜高精度支撑关键技术

VIP专享 2021-02-06 13:53:04 3.47MB PDF
6
收藏 收藏
举报

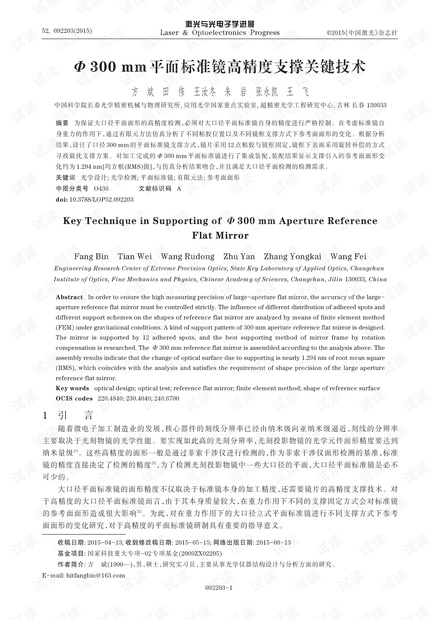

为保证大口径平面面形的高精度检测,必须对大口径平面标准镜自身的精度进行严格控制。在考虑标准镜自身重力的作用下,通过有限元方法仿真分析了不同粘胶位置以及不同镜框支撑方式下参考面面形的变化。根据分析结果,设计了口径300 mm 的平面标准镜支撑方式,镜片采用12 点粘胶与镜框固定,镜框下表面采用旋转补偿的方式寻找最优支撑方案。对加工完成的Φ 300 mm 平面标准镜进行了集成装配,装配结果显示支撑引入的参考面面形变化约为1.294 nm[均方根(RMS)值],与仿真分析结果吻合,并且满足大口径平面检测的检测需求。
