多地控制开关 (一)

所需积分/C币:5 2020-12-05 22:02:19 101KB PDF
7
收藏 收藏
举报

本例介绍的多地控制开关,可用多只按钮开关来控制一路用电器 (例如照明灯),适用于旅馆、医院、走廊、楼梯等需要3路以上开关控制的场合。  电路工作原理  核多地控制器开关电路由电源电路、单稳态触发器、双稳态触发器和按钮S1-Sn、晶闸管VT等组成,如图3-30所示。   电源电路由降压电容器Cl、电阻器R1、整流二极管VD、稳压二极管VS和滤波电容器C2组成。  单稳态触发器由双D触发器集成电路IC内部的Al触发器和电阻器R2、R3、电容器C3组成。  双稳态触发器由IC内部的A2触发器担任。  接通电源后,交流220V电压经Cl降压、VD整流、VS稳压及C2滤波后,产生9V直流电压,供给IC

...展开详情

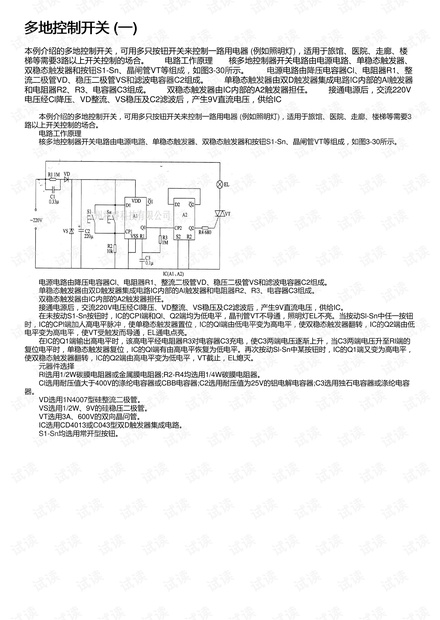

试读 1P 多地控制开关  (一)
