双色及多色闪光灯电路 闪光灯电路由LED、五五五芯片、电容电阻等组成,电路可以实现红、绿两只发光二极管交替闪烁。 电路刚接通电源时,由于电容C1还来不及充电,因此五五五第2脚为低电平,输出端第3脚为高电平,发光二极管LED1截止,不点亮,LED2两端加有正向电压,点亮。随着电源经过R1、R2对C1充电,C1两端电压逐渐升高,当达到6伏的三分之二阀值电平时,555第3脚翻转,输出低电平,从而使LED1点亮,LED2熄灭。此时,C1通过R2和555内部的放电管放电,当C1放电至6伏的三分之一触发电平时,555第3脚再次翻转,LED1熄灭,LED2重新点亮。因此,红、绿两只发光二极管就这

...展开详情
试读 4P ne555双色闪光灯电路
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38748556 你的留言是对我莫大的支持
    2020-07-14
    • 分享王者

      成功上传51个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    ne555双色闪光灯电路 24积分/C币 立即下载
    1/4

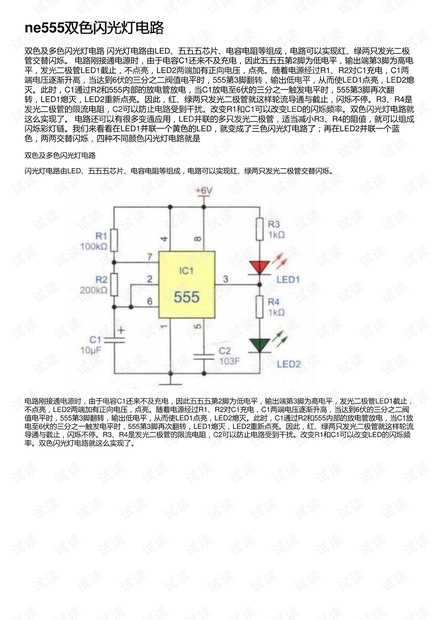

    ne555双色闪光灯电路第1页
