双向触发二极管用什么可以代换

所需积分/C币:12 2020-07-12 07:55:15 78KB PDF
8
收藏 收藏
举报

双向触发二极管的代换方法 双向触发二极管(2CTS)是属于三层结构,具有正、反向转折电压,且其正、反向伏安特性非常对称。常见型号有DB3型双向触发二极管,实测它的正反向击穿(可逆)电压为25V左右。附图2为简易击穿电压测试仪,测量400V以下中小功率硅晶体管及稳压管的耐压值,测量误差不大于10%(使用时注意安全)。 根据DB3型双向二极管的这一特点,笔者在实践中用图1所示元件组成a~d电路可“应急”代替双向触发二极管。代换中注意: 1、图1中,a电路两只9012管参数(击穿电压)最好一致。经实测该电路正反向击穿电压为60V左右。 2、图1中,b电路经实测正反向击穿电压为70V左右,该电压高低由电容耐压值决定。 3、图1中,c电路发光二极管(LED)应通过反向击穿电压测试挑选后才能组合(因同一型号的LED反向击穿电压差别也很大,有20V~300V不等)。使用时应选其反向击穿电压20V-60V同值组合。 4、图1中,d电路由两个同值稳压管组合,正反向击穿电压为该单管稳压值加上0.7V所决定。 上述a-d电路有一个共同特点,它们各有一个近似对称的正反向击穿电压,这与双向触发

...展开详情
试读 2P 双向触发二极管用什么可以代换
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
weixin_38748263 如果觉得有用,不妨留言支持一下
2020-07-12
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

    成功上传501个资源即可获取
关注 私信
上传资源赚积分or赚钱
最新推荐
双向触发二极管用什么可以代换 12积分/C币 立即下载
1/2

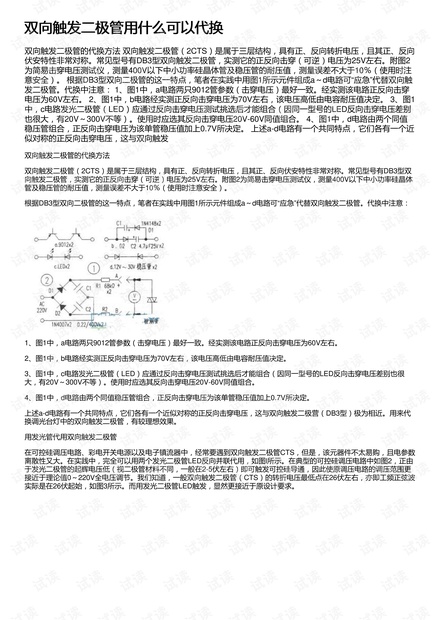

双向触发二极管用什么可以代换第1页
