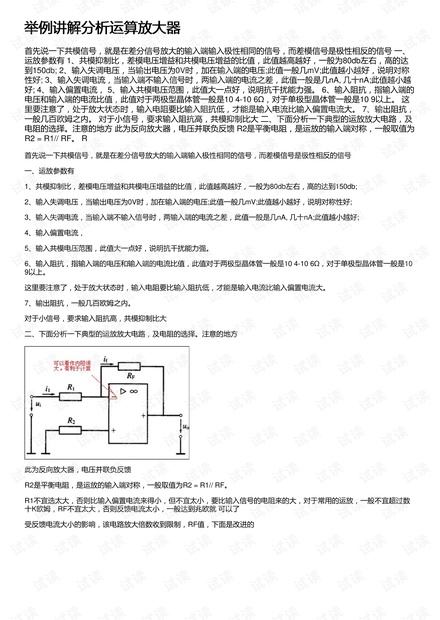

举例讲解分析运算放大器

VIP专享 2020-07-14 19:32:22 626KB PDF
17
收藏 收藏
举报

首先说一下共模信号,就是在差分信号放大的输入端输入极性相同的信号,而差模信号是极性相反的信号 一、运放参数有 1、共模抑制比,差模电压增益和共模电压增益的比值,此值越高越好,一般为80db左右,高的达到150db; 2、输入失调电压,当输出电压为0V时,加在输入端的电压;此值一般几mV;此值越小越好,说明对称性好; 3、输入失调电流,当输入端不输入信号时,两输入端的电流之差,此值一般是几nA, 几十nA;此值越小越好; 4、输入偏置电流, 5、输入共模电压范围,此值大一点好,说明抗干扰能力强。 6、输入阻抗,指输入端的电压和输入端的电流比值,此值对于两极型晶体管一般是10 4-10 6Ω,对于单极型晶体管一般是10 9以上。 这里要注意了,处于放大状态时,输入电阻要比输入阻抗低,才能是输入电流比输入偏置电流大。 7、输出阻抗,一般几百欧姆之内。 对于小信号,要求输入阻抗高,共模抑制比大 二、下面分析一下典型的运放放大电路,及电阻的选择。注意的地方 此为反向放大器,电压并联负反馈 R2是平衡电阻,是运放的输入端对称,一般取值为R2 = R1// RF。 R

...展开详情
