台达DOP系列人机使用手册.pdf

所需积分/C币:47 2019-09-23 11:49:14 28.54MB PDF
534
收藏 收藏
举报

台达DOP系列人机使用手册pdf,台达DOP 系列产品拥有人性化的使用界面,有高速的硬件框架,支持任意字体的画面编辑器,可同時支持兩台或三台不同的PLC,支持多种厂牌的控制器,便利的运算与宏指令。
www.plcworld.cn 目录| DOP-AAEIAS系列 238窗∏ 2-115 2.3.9说明 2-118 第三章元件功能说明与范例 3.1如何选择元件… 32按钮元件 33仪表 3-18 34长条图 …3-20 3.5管状图 ….3-23 36扇形 3-26 3.7指示灯 3-28 3.8资料显示 3-31 39图形显示. .3-37 3.10输入 3-45 3.11曲线图 3-51 312取样功能 3-59 3.13警报显示 3-67 3.14绘图 3-72 3.15键盘 3-78 第四章宏功能说明 4-1 4.1宏的种类 …4-2 4.2宏的编轩… 4-8 4.3宏的操作数 4-14 4.4错误信息 4-40 第五章系统控制Ⅸ及状态区说明. 51系统控制区 5-2 Revision Apr. 15th, 2007, 2007PDD23000004 www.plcworld.cn 目录| DOP.AAEAS系列 52系统状态区 5-9 第六章内部存储器 6-1 第七章范例说明 夏1DD1DDDD 7.1编辑宏程序范例… 附录ADOP系列安装说明 A-1 A.1人机硬件规格 A-1 A.2尺寸图集各部位置说明 A-5 A.3安装 A-10 A4 COM Port说明.… A-12 附录BU盘复制画面资料功能使用说明 附录C人机系统画面操作说明 C-1 Revision Apr. 15th, 2007: 2007PDD23000004 www.plcworld.cn 第一章简介 11DOP系列人机界面产品 欢迎您使用台达人机界面产品。本产品拥有人性化的使用界面,也有高速的硬件构架。呈献 给您一个真正好用与可规划输入的界面产品。同时期望您提供宝贵的意见,让DOP系列产 品能够有更优良的功能。 1.2功能介绍 支持多种厂牌的控制器 我们支持以下的丿商 Delta、 Omron、 Siemens、 Mitsubish等超过二十种不同)牌PLC。对 于新的PLC,我们也会在网站上提供对应的通信协议,并随时更新(本文所提到的各厂商的 品名与商标为各厂商所有)。 支持任意字体的画面编辑器 画面编辑器除了提供简体中文繁体中文以及英文等各种不同语言版本外,还提供 Windows③ 系统可提供的字体来编辑 便利的运算与通讯宏指令 利用宏功能可以有效的帮助PLC处理复杂的运算功能分担PLC控制器的工作量。使用者 亦可配合通讯宏指令自行撰写通信协议,并透过串行口与特定系统或控制器连接。 使用USB快速上下载程肩 利用UsBⅤer1.1上/下载人机画面程序,将大大缩短传输资料的时间。 便利的配方功能 提供方便好用类似Exce的配方编辑器,让使用者可以轻松的编辑配方;并且可以同时输入 多组的配方。把配方表资料下载到人机后,便可利用内部存储器来切换。使用者根据不同的 项目,如果想变更配方表的资料,亦可单独下载更新配方表的内容。 可同时支持两台或三台不同的PLd 可冋时支持两个通讯port连接两台不同或是相同的控制器AE/AS机种最多可支持到3个通 讯port Revision Apr. 15th, 2007: 2007PDD23000004 www.plcworld.cn 第一章篇个 DOP-AABJAS系列 一台人机对多台PLC连线功能 使用cOM2的RS485界面,可串接多台的控制器。 模拟功能谁 人机编辑钦件 Screen editor提供方便好用的模拟功能※注。使用者可于人机程序的设计过程 中,先行于电脑端进行程序模拟动作与除错。而在人机软件里提供两种模拟功能,分别为离 线模拟与线上模拟。 宮线模拟功能:当使用者编辑与编译完人机的程序后,直接使用电脑(不连接控制器)进行 模拟人机画面动作是否正确。 线上模拟功能:当使用者编辑与编译完人机的程序后,直接使用电脑连接控制器,先行模拟 人机动作是否正确。 lMC卡备份资料 利用sMC卡来备份资料或是以SMC卡里面的资料,来开启另一台人机。开启后,再把资料 刻录到 FLASH里面,如此同样的资料就不需用PC来下载了。历史资料及警报信息也可转存 在SMC卡,使用者可利用读卡机来读取此档以供资料整理与打印。 多重保密功能 提供密码保护功能,保障程序设计者旳智慧财产杺,同时提供元件的杈限功能,因此只有使 用者权限等级符合此元件的设定下,才可以使用此元件。 支持 USB Host功能 部份的DOP系列机种可插入 USB Disk,大大的增加了储存空间以及支持USB界面的 Printer 打印功能 部份的DOP系列机种可以接上打展模组作屏幕画面的Hard-Copy或作排版打印。同时亦支 持USB界面的 Printer。 多国语言 以人机规划的画面资料要销售至任何国家时,多国语言的编辑环境绝对是一个让使用者可以 很方便编辑的利器 注一:控制器必须为支持RS485界m。 注二∶离线饯线上模拟仅支持部份控制器,且线上模拟玏能可连续执行时间约莫半个钟头,待模拟时冋已至,人机线上模拟窗口会自动珧回 Screen editor主程序画面。 注三:执行模拟功能时,在电脑端屏幕的分辨率须设为24位以上,方能顺利运行模拟功能。 1-2 Revision Apr.15h,2007,2007PDD23000004 www.plcworld.cn 第一章蒿个 DOP./AS系列 13DOP系列产品命名规则 DOP A 80 THTD 1 - (1)(2)(3)(4)(5)(6)(7)(8) (1)产品名称 DOP: Delta Operation Panel AS:台达AS系列人机 (2)机种名称 A:台达A系列人机 AE:台达AE系列人机 38:38寸显示器 57:57小显示器 (3)面板尺寸 80:8寸显示器 94:9.4寸显示器 10:10.4寸显示器 Bs:8色灰度蓝白STN Gs:16色灰度黑白FSTN (4)显示器面板种类 CS:256色STN TC:256色TFT TH:65536色TFT (5)控制界面 T:触控面板 (6)电瀕 D: DC+24V (7)版本识别码 无:灰色 (8)外壳颜色 W:白色注1) 注1:仅有下列机型提供白色外壳 A(E)57BSTD、A(E)57CSTD、AE)57GSTD、AS38 BSTD Revision Apr. 15th, 2007: 2007PDD23000004 www.plcworld.cn 第一章篇个 DOP-AABJAS系列 14注意事项 使用环境的温度与湿度 用者最佳影像;如果是超出范围以外,则不保证其液晶屏幕可长时间正常,以提供使 当温度0-50℃以及湿度10%~90%RH正常范围内,可以调整屏幕亮度与对比度, SMC Card 可使用 SMC Card来保存人机的资料、也可以利用它来复制人机资料。 SMC Card在使用前 需要先透过HM执行格式化的动作方可使用,格式化后的 SMC Card可共用在HM& Windows os系统。 USB DISK 可使用 USB DISK来休存人机的资料、也可以利用它来复制人机资料。支持格式为FAT32, 使用 USB DISK保存资料时,必须要先进人系统画面后,才可拔取 USB DISK,以确保USB DSK内资料完整。 Revision Apr.15h,2007,2007PDD23000004 www.plcworld.cn 第二章画面编辑软件操作说明 21如何安装 Screen Editor 本章将详细介绍 Screen editor编辑画面的各项功能,使用者透过它可以设计所要的工作画 面。比较深入的探讨会在往后的章节里面讨论。 2.1.1操作环境需求 安裝 Screen editor编辑软件的基本操作环境需求如下 硬件/软件 规杆 个人电脑 PentiumⅢ500MH以上 内存 256MB以上 硬盘 400MB以上 显小器支持分辨率800×600以上全彩显小器 打印机 Windows2000/ WindowsXP兼容的打印机 操作系统 Windows2000/ indows XP 212软件安装 Screen editor编辑软件的安装程序可免费从台达网站上下载取得,网址为: http://www.delta.comtw/ch/product/em/hmi/hmisoftware.asp 1.安装 Screen editor请先启动您的电脑进入中文 Windows2000 WindowsXP操作系 统(图2-1-1)。 Revision Apr. 15th, 2007: 2007PDD23000004 www.plcworld.cn 第二章瓯面编辉钦件藥作说明|DOP- A/AE/AS系列 网⊥部老 图2-1-1开启 Microsoft windows画面 2.在 Windows窗凵下,点选安装程序执行档( Screen editor1.05 XX. exe)后,系统 自动开始安装,而且屏幕中间会显示信息对话框,可选择安装过程中的语言(图 2-1-2)。 我的文 我的电 网上片 回收姑 ase selec: a anqL3q∈, 图2-1-2选择语言 选择好后,按○K键后,请您确认 Screen editor系统将安装的磁盘及∏录名称(冬 2-1-3)。本系统的内定值为c:\ Program File\Delta Screen Editor1.05XX;您可以 自行变更所要安装的磁盘位置以及目录名称。 2-2 Revision Apr.15h,2007,2007PDD23000004

...展开详情
试读 127P 台达DOP系列人机使用手册.pdf
立即下载 身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
台达DOP系列人机使用手册.pdf 47积分/C币 立即下载
1/127

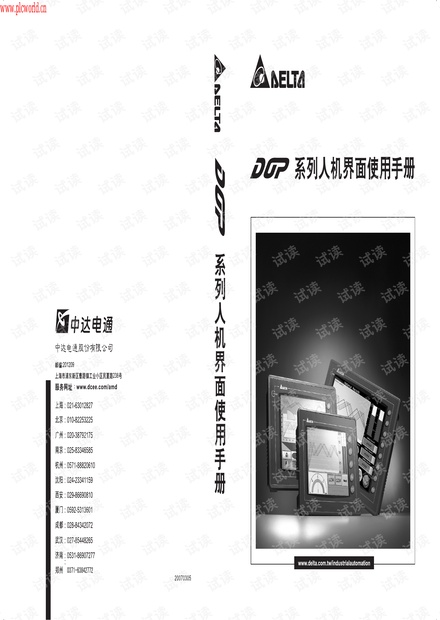

台达DOP系列人机使用手册.pdf第1页
