安科瑞AKH-0.66LxxD系列数字式剩余电流互感器说明书pdf,安科瑞AKH-0.66LxxD系列数字式剩余电流互感器说明书:数字式剩余电流互感器采用交流采样技术,实时地对配电回路的剩余电流进行监控,从而预防电气火灾的发生,并支持标准MODBUS-RTU 协议可以与各种标准系统相连。数字式剩余电流互感器符合《剩余电流式电气火灾监控探测器》GB14287.2 的要求。
fAcrel 上海安科瑞电气股份有限公司 AKH-0.66L35D、AKH-0.66L70D、AKH0.66L⊥05D: 中 W 尺寸 外形尺寸 穿孔尺寸安装尺寸 规格型式 W H L-35 106 8032.5 35 48 51 L-70 13611032.5 70 66 51 L-105 17615032.5 105 92 3.2安装方法 数字式剩余电流互感器安装方式为导轨式或固定式安装。 3.3接线方法 3.3.1一次侧接法 fAcrel 上海安科瑞电气股份有限公司 相别 接线图 三相三线 三相四线 接地方式 载一 负载 TNS TNC 负载 单负 负载 负载 注:表屮椭圆圈代表剩余电流互感器;剩余电流互感器在安装时,必须严格区分配电线缆 的N线和PE线,四线式的N线应接入剩余电流互感器。通过剩余电流互感器的N线,不得 作为PE线。PE线不得接入剩余电流互感器。在TNC系统中,必须先将系统改造形成局部TT 系统,或改造成TN-C-S系统,再按上表接线。 3.32二次侧接线方法 AKH-0. 66L5OD 1234 A+ B DC24V RS485 AKH-0.66L35D、AKH-0.66L5OD、AKH-0.66L50D: 1S11S22S12S2 A+ B DC24Y RS485 FAcrel 上海安科瑞电气股份有限公司 地址 参数 读/ 数值范围 数据 类型 0000第一路剩余电流值R 0~3000单位mA Word 000lH~0007I 保留 Word 0008H 第一路动作电流值R30-1000单位mA(OFF) Word 0009H~000FH 保留 Word 0010H 第一路延时时间值R 0.1S~60.0S Word 0011H~0017H 保留 Word 0018H 通讯地址 R 247 Word 0019H 通讯波特率 R、2、3、4分别对应:4800、9.600Word 19.20、38.40(kbps),默认9.600 OOIAH 报警状态 R 详细内容见附表数据解析 Word 写入0x1234时可以远程解除报警,报 001BH 远程解除报警Rw警解除成功后将自动归零(报警信号word 排除后才能解除) 001CH001DH 保留 Word POlE 年 R/w00~99表示2000~2099 Word 月 R/W 1~12 001FH R/W 时 R/W 0~59 Word 0~59 0020H 分 R/W 秒 R/W 0~59 Word 0021H 软作版本号R 一例如10表示V1.0版本 Word 0022H~002BH 保留 Word 事件类型 R 类型:1剩余电流2温度 002CH 事件通道 R 电流:通道1234:对应1234回路Word 温度:通道234:对应ABC相温度 002DH 事件报警设定值R 类型为剩余电流时单位mA 类型为温度时单位为℃ Word 002LH 记录报警实际值 类型为剩余电流时单位mA; 类型为温度时单位为℃ Word 0 报警时间一年 002FH 年 报警时间-月 日 报警时间-日 0030H RRRRR 报警时间-时 注:电源输入采用带隔离的直流24Ⅴ电源,并保证互感器入口电压不低于18V,低于18V 时应就近增加电源供电,并保证电源之间不共线。通讯连接建议使用屏蔽双绞线或者采用四芯 屏蔽线(电源和通信一起布线),线径不小于0.75mm2,屏蔽层接大地,布线时应使通讯线远 离强电电缆或其他强电场环境。如果布线超过100m,建议最末端互感器的A+、B-之间加匹配 电阻,推荐阻值为1209。 四通信协议 该装置使用 Modbus-RTU通讯协议,以下为通信地址表 FAcrel 上海安科瑞电气股份有限公司 0031H 分 秒 RR 报警时间一分 报警时间-秒 0032H-0067H这部分空间存放着其余9条报警记录,规律和格式与前面相同 附 Bi1Bi0表示状态 0 0 正常 0 预 10报警 保留

...展开详情
试读 6P 安科瑞AKH-0.66LxxD系列数字式剩余电流互感器说明书.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
抢沙发
一个资源只可评论一次,评论内容不能少于5个字
weixin_38744435 你的留言是对我莫大的支持
2019-09-15
  • 至尊王者

    成功上传501个资源即可获取
关注 私信 TA的资源
上传资源赚积分or赚钱
    最新推荐
    安科瑞AKH-0.66LxxD系列数字式剩余电流互感器说明书.pdf 10积分/C币 立即下载
    1/6

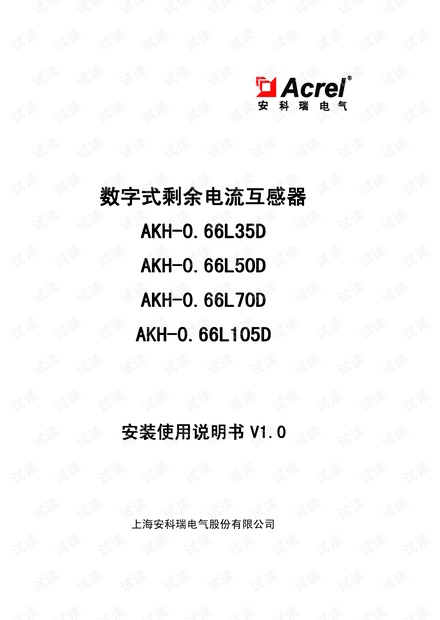

    安科瑞AKH-0.66LxxD系列数字式剩余电流互感器说明书.pdf第1页
