德力西CDB6s 标准断路器pdf,德力西CDB6s标准断路器适用于交流50Hz,额定电压230V/400V的低压终端配电系统;主要功能:短路保护、过载保护、控制、隔离。

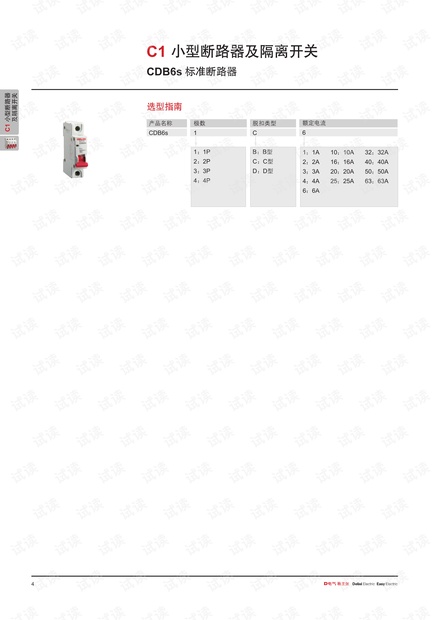

c1小型断路器及隔离开关 CDB6s标准断路器 技术参数 额定电流:1,2,3,4,6,10,16,20,25,32,40 ■额定工作电压:230/400VAC 分断能力 额定电流 扣曲线 B C D 4.5 50.63 4.5 4.5 4.5 隔离功能 口机械式触头指示窗口,切实分断指示 口窗口绿色,触头处于断开状态;窗口红色,触头处于闭合状态 冲击耐受电压:4k 机械寿命:10000次 ■电气寿命:4000次 ■环境温度 口使用环境温度:-5℃~+40℃ 接线 口隧道式接线端子 口接线端子面积:1-63A,适用于25mm2及以下导线 ■安装 电流等级(A)螺钉额定扭矩(Nm)极限扭矩(Nm)标准扭矩Nm) 1~63 M5 2.5 4.5 2.0 ■附件 ∏OF辅助触头,SD报警触头,MX+OF分励脱扣器,MV过压胱扣器,MN欠压脱扣器,MVMN 过欠压脱扣器 ■符合标准:|Ec60898-1/GB109631 ■符合认证:CCC、KEMA、CB、CE、ROHS认证 脱扣特性 口B型曲线 保护短路电流较小的负或(如电浪、长电缆等) 脱扣特性:瞬臥脱扫范围(3~5)In 口C型曲线 保护常规负载和配电线缆 脱扣特性:瞬时脱打范围(510)n 凵D型曲线 保护起动电流大的冲击性负荷(如变压器等 脱扣特性:瞬时脱扣范围(10~14)n 6 D电气易主张 Delia Eectric Easy Clerc C1小型断路器及隔离开关 cDB6s标准断路器 附件 匪 与断路器拼装示意图 十,+1十 SD报警魚头 OF辅助触头 断路器MX+OF分励說扣器MV过压脱扣器 或MN欠压脱扣器 或MVMN过欠压脱扣器 远程控制附件 ■OF辅助触头 ■SD报警触头 口外接电路,指示断路器的合、分状态 口断路器故障脱扣时发岀信号 口辅功触头的基入形式:一常开,一落闭 口癿面板上有机械指示,可指示故障脱扣 口接线能力:14mm2导线 凵辅助触头的基本形式:一常开,一常闭 口接线能力:14mm导线 脱扣附件 ■MⅩ+OF分励脱扣器 口外接电路,指示断路器的合、分状态 ∏当得到信号后,触发与之拼装的断路器脱扣 口辅助触头基本形式:一常开,一常闭 冂接线能力:1-4mm2导线 ■MV过压脱扣器 匚对线路过电压故障进行保护 匚当脱扣器两端电压上升羍额定范围时,触发与之拼装的断路器脱扣 匚前面板上有故障脱扣指示,复位按钮弹起,为过电压脱扣 匚额定工作脱扣过电压:280(1±5%AC 匚接线能力:25mm ■MN欠压脱扣器 匚对线路欠电压故障进行保护 匚当脱扣器两端电压下降至额定范围时,触发与之拼裝的断路器脱扣 匚前面板上有故障脱扣指示,复位按钮弹起,为欠电压脱扣 匚额定工作脱扣欠电压:161(1±5%)VAC,欠电压保护区间为(35%~70%)e 匚接线能力:25mm ■MVMN过欠压脱扣器 匚对线路过电压和欠电压等故障进行保护 匚当脱扣器两端电压上升或下降至额定范围时,触发与之拼装的断路器脱扣 匚前面板上有故障脱扣指示:复位按钮弹起,为过电压或欠电压脱扣 额定工作脱扣过电压:280(1±5%)VAC,领定工作說扣欠电压:161(1±5%)VAC,欠 电压保护区问为(35%~70%儿e 匚接线能力:25mm D电气易主张 Delixi Electric Easy [ectric c1小型断路器及隔离开关 cDB6s标准断路器 米 拼装说明 哩 ■OF、SD、MX+OF单独销售,客户购买后自行拼装 MV、MN、MVMN预拼装销售,由生产厂拼装,客户不能自行拼装 OF、SD拼装在新路器左側,每台断路器左侧仅能拼装一个附件 ■MX+OF、MV、MN、MVMN拼装在断路器右侧,每台断路器右侧仅能拼装一个附件 ■CDB6s与CDB6v拼装后,右侧不能再拼装其它附仵 产品名称 宽度 电压范围 订货号 (mm) OF 9 CDB6OF 1201 SD CDB6SD MX+OF 18 AC/DC24-48V CDB6MX24 c2○Cc1 AC230~400V CDB6MX220 MV 18 AC230V CDB6MV MN 18 AC230V CDB6MN MVMN AC230V CDB6MVN D电气易主张 Delia Eectric Easy lecrc C1小型断路器及隔离开关 cDB6s标准断路器 外形及安装尺寸(mm) ■OF辅助触头/SD按警触头 ■MV过压脱扣器/MN欠压脱扣器VMN过欠压脱扣器 匪 37,3±1 10.z±1 ■MX+OF分励脱扣器 ■CDB6s标准断路器 了31H5-43 脱扣曲线 20 ts 123457120305C7010c2c0 233050731302C0 图1B型热/电磁脱扣特性曲线 图2C型热/电磁脱扣特性曲线 图3D型热电磁脱扣特性曲线 D电气易主张 Delixi Electric Easy [ectric
