西门子A-COMPACT PLUS标准型高压三相异步电动机pdf,西门子A-COMPACT PLUS标准型高压三相异步电动机:A-compact PLUS 系列标准型高压三相异步电动机是西门子电气传动有限公司(中国 ? 天津)生产的新型模块化、通用化电动机产品,具有品质卓越,运行可靠,结构紧凑等特点,是风机、泵、压缩机、卷扬机、离心机、橡塑机械等各种用途的机械设备的理想驱动电机。
DEMA 10t MA己10 引信言 2~5 技术特点 工程选型 10~13 开启式冷却电机1RA1 14~38 气候防护型电机1RP1 39~62 空气一空气冷却电机1RQ1 6386 空气一水冷却电机1RN1 87~109 服务 110 全新设计的标准型高压电机 基本信息 系列型号:A- compact Plus系列:1RA1,1RP1,1RQ1,1RN1 额定电压:6k/50Hz,10k/50Hz,6.6k/60Hz 绝缘等极:F极绝缘,B极应用 防护等极:P23.IP24W,|P55 冷却方法:C01,IC611,C81W 安装型式:IMB3,MB35 执行标准:|EC,JB 产品范围 1RA1(P23c01),1RP1(P24WC01),1RN1(|P55/C81W) 功率kW 2500 2300 2240 S 6kV/50 Hz 2100 20002000 國6.6kV/60Hz 1900 1800 18001800 1700 國10kV/50Hz 1500 1400 1RA1 1300 1250 1100 500 700 500+50K 560 300 500400 280280 2468 极数 1RQ1(P55/C611) 功率/kW 2500 2300 N 6 kV/50 Hz 2100 N 6.6 kV/60Hz 1900-1800 1800 國10kv/50Hz 1700 1600 1600 1600 1500 1400 1400 300 1250 1250 1120 1000 900 80 700 500—N 560560 300 315 100 250 68极数 在最小的空间中实现强大的性能 A-compact PLUS 所有用户都期望其驱动系统能可靠运行,但不浪费宝贵的安装空获得了成功: A-compact PLUS系列电札,可完美实现这些要求, 间。西门子公司一直专注于实现最小的尺寸,最高的可靠性,并不但性能可靠,而且集结构紧凑与模块化冷却于一身。 顶部安装的模块化冷却器 内部通风回路 1RQ1动机:空空冷却 TEAAC 驱动端的风扇驱动冷却空气通过定子和转子的径向通风孔,然后通过管道中流动的冷却空气来驱散机器散发的热量。轴装风机则 将热空气排出,实现高效的冷却效果。 用于确保冷却空气的循环。 外部冷却回路 1RN1动机:空水冷却 TEWAC 外部冷却器置于电机顶部,冷却方式灵活多变,拆装泠却器与电通过管道中流动的冷却水来驱散机器发出的热量。轴装风机则用 机电气部分无关 于确保冷却空气的循坏,适于有限空间和低噪音应用 1RA1/RP1动机:开路冷却WPI/WPI 冷空气被安装在轴上的风扇吸入到冷却器中,从非驱动端派出热 空气,以达到电机与周围环境的热交换 TllI 高可靠性,长使用寿命 A- compact PLUS系列电动机秉持了西门子电动机的 贯传统:高质量和高可靠性,以达到长使用寿命 的目的,在各种不同场合的广泛使用,得到用户的 信赖与推 电机机座和端盖均由铸铁制造,并采用先进的 动力学设计的通凤系统,以优化冷却气流。机座整 体长度上的箱式底脚支座,赋予机座非常高的强度 和刚性 A-compact PLUS系列电机装备有先进的压铸工艺铸 造的铸铝转子,具有坚固、可靠、无缺陷等特点。 高实用性的技术优势 世界一流的绝缘系统 多种灵活的选项 A- compact PLUS系列电机使用经多年验证的A- compact PLUS系列电机提供多种检测设备供您选 MICALASTIC⑧绝缘系统。与绝缘设计完美结合的VP|择,可以满足您不同的需求 (真空压力浸渍)技术,是 MICALASTIC绝缘系统的 个重要组成部分,具有以下优点 可靠的轴承 ·完美的绝缘性能 A- compact PLUs系列电机装备国际著名品牌的滚动轴 优越的防电晕性能 承作为标准配置。良好的轴承密封使电机可以适应恶 劣的外部环境,极低的维护需要也降低了运行成本 ·超强的机械、电气和耐热能力确保了极长的绕组寿 命,适应湿热型环境的能力 ·优异的抗化学腐蚀及抗粉尘能力 260 A 85 05 6.6kV极接线盒1XA8711 辅助接线盒尺寸图 接线方式 主接线盒的位置 从驱动端看,主接线盒位于电机的右侧。 主接线盒从轴向位置看位于电机的非驱动端。 当需要2个接线盒时,他们分别位于非驱动端的左右。 接线盒1XA8711 ·6.6KV,最大电流315A 3个M16的绝缘接线端子 进线电缆内径35-75mm 接线盒1XB8911 ·11KV,最大电流315A 3个M16的绝缘接线端子 进线开孔有用户加工 辅助接线盒 检测元器件放在辅助接线盒内 辅助接线盒与电机外壳做成一体 辅助接线盒盖板密封,防护等级为IP55 辅助接线盒标准位置在右手侧,左右均可,与主接线盒位置无关。标配2个M25×1.5的进线孔,用 堵头封住 辅助接线盒型式与机壳一体 材料 铸铁 最大端子数 24个(2.5毫米端子) 接线盒尺寸 220×220 2个进线孔 M25×1.5 最大厚度 40毫米 超低的振动和噪音 超低的振动 创新性的生产工艺与高精度的动平衡相结合,保证了最低的振动水平。 A-compact PLUS系列电机不 仅满足GB标准,在大多数场合甚至超过标准的要求 超低的噪音 A- compact PLUS系列电机通过以下特点实现了最低的噪音 最优化的机械设计 机座和端盖采用高阻尼的灰口铸铁 最优化的冷却系统 空气动力学的风扇设计 ·选择合适的定转子槽数以实现最低的电磁噪音 可以选择特殊配置以进一步降低噪音 订货号 噪音使用消音选件 订货号 噪音使用消音选件 dB(A)后噪音dB(A) dB(A)后噪音dB(A) 订货号 噪音 dB(A) 1RA1315-2 1RA1/1RP1355288 83 1RQ1355-288 83 1RN1355-2 78 1RA11RP1400-2 5 1RQ1400-2 1RN1400-280 1RA1/1RP1450-2 85 1RQ1450-2 1RN1450-280 1RA1/1RP1355-4 1RQ1355-4 8 1RN1355-4 1RA1/1RP1400-4 85 400-4 86 82 1RN1400479 1RA11RP1450487 851RQ1450-488 41RN1450480 1RA1/1RP1355682 1RQ1355680 1RN1355-676 1RA1/1RP1400-684 1RQ1400-6 82 RN1400-6 78 1RQ1450-684 1RN1450680 1RA1/1RP1355-8 82 1RQ1355-880 1RN1355-8 76 1RA1/1RP1400-8 84 1RQ1400-882 1RN1400-8 78 1RA1/1RP14508 85 1RQ1450-884 1RN1450-880 注意:上述噪盲值是基于50Hz,刚性基础,空载的情况 噪音的测试方法是根据|501680 公差 分贝 电机60Hz运行:+3分贝 9 订货号解释 1R A H A 35 」B 1R Q 1 1RN 1 产品型号 A:开放式冷却回路ODP/WP!(P23/C01) N:空/水冷却 TEWAC(P55/C81W) P:开放式冷却回路WP(IP24WC01) Q:空冷却 TEAAC(P55C611) 机座号(3140) 容量段编号(0,2,4,6) 极数代码(2:2极;4:4极;6:6极;8:8极) 设计特点 电压、频率代码 结构型式 特殊设计(选件代码) 电压、频率代码 结构型式 举例 16.6kV60Hz 6~6k50Hz 1~ NEMA D法兰安装,带支撑底脚 1RA1352-4HA80-Z,Z=A65+A40,355kW 8~10k∨50Hz 6~|MB35 4极,10kV,P23,MB3,C01 9~其它电压或频率(请咨询西门子) 9~其它结构型式(请咨询西门子) 10

...展开详情
试读 112P 西门子A-COMPACT PLUS标准型高压三相异步电动机.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38744435 欢迎大家使用并留下宝贵意见
    2019-09-14
    • 至尊王者

      成功上传501个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    西门子A-COMPACT PLUS标准型高压三相异步电动机.pdf 36积分/C币 立即下载
    1/112

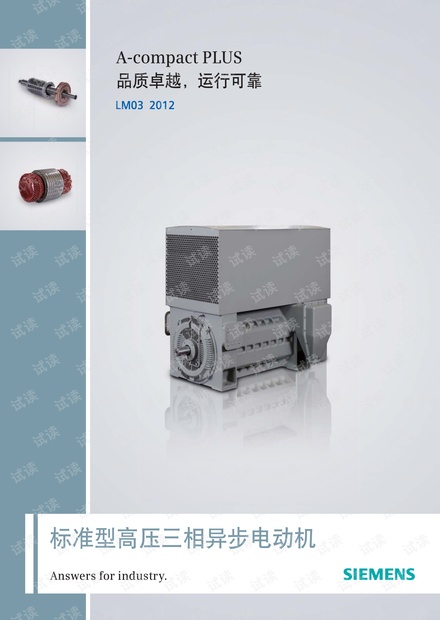

    西门子A-COMPACT PLUS标准型高压三相异步电动机.pdf第1页
