施耐德 高端自动化产品系列Modicon与Unity 综合选型样本.pdf

所需积分/C币:15 2019-10-16 10:52:30 14.33MB PDF
19
收藏 收藏
举报

施耐德 高端自动化产品系列Modicon与Unity 综合选型样本pdf,施耐德 高端自动化产品系列Modicon与Unity 综合选型样本
目录 Unty全新的自动化世界 0 Modicon quantun一 06 Modicon Premium 20 Modicon M340 -34 Unity Pro编程软件 46 Advantys STB分布式10 52 Modicon momentun分布式|O 60 Conne xiu乙业交换机 67 人机界面 73 Vijeo Citect SCADA软件 78 Magelis IPC 89 2 Umy-全新的自动化世界 Unity是施耐徳电气自动化的核心产品,它是新一代软硬件自动化平台。 其全新的独创设计缩短了开发吋间,处理器的灵活性可以实现更高的 性能。基于开放性以及对工具的协同式应用, Unity在软件开发和控 制系统运行上达到」更高水平,它将生产率的提高放在首位。 编程软件 动化用艰 C能开发, Unity Unity Unity Unity 专用软件 程应用程模型 可编控制器 C顺序益和控积 Modicon Pr 及生成 项彐设 Unity 一种简单而又专业的软件系列 Unity Pro Unity Pro是用于 Premium、 Atrium和 Quantum PLO的通用c61131-3编 程、调试和运行软件包。基于PL7和 Concept的公认标准, Unity Pro能够帮 助我们实现更高的生产率以及更多的软件协作新功能。其集成的转换器可以重 用PL7和 Concept的C应用程序。您可以因此减少您的软件投资,降低培 Unity 训成本,充分利用 Unity Pro在兼容性和未来开发能力方面无可匹敌的潜力。 利川 Unity EFB Toolkit, isual c++开发者可以创建定制的功能,这些功能可 以在Un!yPro中使用。 Unity SFC View是个 Active控件,可集成到个标准的 HMI/SCADA系统 中,用于监视和控制SFC程序。 Unity Application Generator 对于批处理/过程应用程序, Unity Application Generator(UAG)是用于PLC和 HM丨集成的设计及生成工具。UAG基于一种可重用对象的方法(P|D、电机、阀 等).并符合1SAS88标准,可生成HM系统要求的PLC代码和元素。单一数据 入口确保了代码执行速度及不同系统之问的一致性。通过这种结构化和模块化的 设计方式,UAG可以为系统集成人员节省相当大的开发成本,并方便自动化项 目的检验与维护。 Unity Developer' S Edition( Unity开发版) 通过 Unity Developer's Edition(UDE,开发版), Unity向使用VBA、VB或C++ 的T开发工程师提供了附加的专业软件。它可实现对所有Un!yPro和Uniy Studio对象服务器的访问,用于开发定制(made-to- measure)的解决方案,例如 创建接囗程序以实现与电气CAD系统或∪AG的交互 统一的自动化平台系列 Modicon是Un统一的、互补的PLC平台的系列标志: ■ Modicon Quantum,为过程控制应用和高度可靠性而优化 口适用于过程控制 支持多种现场总线 内置以太网 TCP/IP 匚提供带涂敷涂层的模块 □防爆场合本质安全 □即插即用的、高性能的热备解决方案 □安全系统,TUV认证 ■ Modicon premium,为机械、制造以及离散自动化应用而优化 □紧凑的安装和高密度模块 口可扩展的底板用于实时多机架结构 □内置的以太网TCPP 口支持多种标准的现场总线及机械总线连接 □计数,运动、电子凸轮、称重、机械安全模块 ■ Modicon n340,为复杂机械设备制造提供各种自动化应用而优化 匚强劲的处理器运算能力,超大容量旳内存 □自带8MB存储卡,无需备份电池 □计数,位置控制,回路控制等强大专用功能 □内置USB口、以太网TCPP、 CANopen及 Modbus通讯接口 匚可扩展的实时多机架结构,所有模块支持热插拔 □紧凑的安装和高密度模块,稳定可靠 ■ Modicon atrium,插槽式 Premium plc,实现基于PC的控制以及与HM的 自然集成 4 更好的性能和更高的存储能力 在Uny平台下, Modicon Quantum、 Premium、M340和 Atrium Plo显著提 高了程序(高达7Mb)、数据(高达8Mb)的存储容量。 新的 Modicon cPu的复杂运算指令和布尔运算指令的性能均达到最优,县备真 正卓越的处理能力,并支持全部五种lC61131-3标准编程语言。此外, Unity多 任务系统更可根据任务优先级分配CPU的处理能力,从而进一步优化应用程序 的性能。 通讯 利用带网页服务器的内置以太网端山, Unity简化并优化了PLC与管理信息网络 的集成。在Uniy平台下, Modicon plo也提供了更多的 Transparent Ready 服务:e-mail、时间同步、直接登录到标准关系数据库等。 对于远程O和智能设备的分布和连接,为了满足所有的工业需要, Unity的产 品目录中同时提供对市场上其它实际标准的支持,例如 Modbus plus,Fip Profibus dP等现场总线。 热备解决方案 全新的 Unity Quantum热备处理器专门用于要求最大可靠性的重要应用 场合,在这些场合中,故障引起的停工时间会导致重大损失。∪ni!y热备 方案是一种真正即插即用的解决方案,确保无论是在控制系统还是在监 控系统中,主机和备机的切换都不会对控制造成影响。 对已安装的设备具有向上的兼容性 施耐德电气公司对产品的兼容性能力作了充分的考虑 在硬件上,Un!y平台全面兼容 Modicon Quantum、 Premium、M340和 Atrium,保护用户已有的投资。 在软件上,得益于内置转换器,PL7和 Concept IEC61131-3的标准和项目可 以转换到Uni中使用。软件投资得到优化,培训成本亦因此降低,用户更可在 Uniy无限的开发潜能屮受益。 精采视界,随心所欲 施耐德电气为工控自动化领域提供卓越控制平台的同时,也为广大用户提供了 仝套人机界面解决方案。HM产品系列,以“简·易·精·智”为宗旨,从字符显示 ⅩBTNR到图形触摸屏BTGT,从 Web server模板到 Magelis匚控机,上位机软 件 Vijeo Citect,种类齐全,功能强大;HM产品系列将使您的控制系统更精确 更宫人性化,是您通往成功的忠实伙伴! 6 Modicon Quantum性能卓越的高端动化平台 概述 Modicon Quantum是PLC的发明者 Modicon推出的高端自动化平台 经推出,就以其无与伦比的可靠性和稳定性,在全球范围内,特别是 中国市场上取得了巨大的成功。2005年初施耐德电气推出全新的Unit!y 自动化平台,作为该平台的重要组成部分之一, Modicon Quantum获得 了全面的升级 作为工厂自动化和过程自动化领域最理想的高端自动化平台, Modicon Quantum广泛应用于以下领域 ■电力行业 ■冶金行业 Unity 石化行业 ■交通行业 建材行业 ■水处理行业 ■市政行业 制药行业 ■食品饮料行业 基础设施行业 ■矿山行业 等 全面升级的cPU的技术特征 随着∪nty自动化平台的发布, Modicon Quantum推出6款基于 Unity 平台的CPU。这些CPU在指令执行速度,内存容量,通讯性能和热备 性能等方面获得了巨大的突破 ■产品范围扩展 □新的高性能140CPU65150和140cPU65160处理器 匚新的入门级140CPυ31110处理器 □高性能热备专用控制器:140cPU67160 ■最佳执行速度 □入门级140cPU31110处理器,比 Concept(140CPU11302)快4倍 新的GPU体系结构:高速的 Pentium级双处理器架构;高性能多任务结构 匚140CPU651/671*处理器具有最佳性能:布尔指令仅需52ns;数值指令仅 需45ns ■内存增强 □程序内存扩展可高达7.168Mb □数据文件内存扩展可高达8.192Mb 匚可定制向PLC的程序下载(带或不帮源代码、二进制码、符号等) ■通信增强 端CPU具有UsSB编程端山 □集成以太网端口,内置Web服务器和可在事件发生时自动发送电子邮件 □增强的以太网性能 支持多种第三方协议( Profibus De等) ■高性能热备解决方案 即插即用式的热备 □卓越的切换性能(一个扫描周期内完成切换) □用于诊际和控制的集成的小键盘/CD液晶显示器 8 具体的技术规格和参数请参考下表: 应用类型 简单应用综合应用复杂应用 冗余应用 CPU型号 cPU31110cPU43412cPU53414cPU65150cPU65160cPU67160 主处理器 主频 66MHZ 66MHz 96MHZ 166MHZ 266MHZ 266MHZ 木地O 2机架(1主+1扩展) 2/3/4/6/10/16槽位 远程|O(R|O 支持31个远程站,每个远程站支带2个机架(1主+1扩展 分布式WO(D|O) 支持3个冈络,每个网络支持63个站点,每个站点支持1个机架 最大离散量O点数 本地 无限制,最多支持27个模板无限制,最多支持26个模板 远程|O 31744点输入和31744点输出 分布式MO 每网绉支持8000点输出和日000点输出 最大模拟量o点数 本地 尢限制,最多支持27个模板 无限制,最多支持26个模板 程/O 1984点输入和1984点输出 分布式O 每刚络支持500点输入和500点输出 专用功能 专用模块 提供本质安全功能、防腐涂层、高速计数、运动控制、锁存/屮断、ASC、时标功能等 本地支持通讯模板数 Ethernet, MB+, Profibus DP 6 SERCOS. SY/Max Ethemet 4 总线连接 Modbus 2个集成RS232 ModbUs RTu/AsCi从端口1个集成RS232/485的 Modbus/AsC端口 AS-interface 本地机架无限制(最大27槽),远程站:4个,本地礼架无限制(最大26槽),远程站:4个, 分布式站:2个 分布式站:2个 Profibus dP/ mms 最大2个,本最大6个,本地机架 地机架 网络连接 Modbus plus 1个集成端口,1个集成端口,6个可选模块 2个可选模块 Modbus TCP/IP 本地机架最多本地机架最多支持6个 1个集成端口(10/100MTX),集成1个 支持2个 本地机架支持6个 1MFX热备 端口,木地机 架支持6个 USB 1个集成端口,12M,可用于编程 集成内存 内部RAM 2Mb 4Mb 2Mb 程序和非定位变量(最小 400Kb 800Kb 2716Kb 512Kb 768Kb 定位数据和配置(最大) 148Kb 定位数据(RAM状态) 10K字 64K字 PCMCIA扩展内存 程序和数据存储 可扩展至7168Kb 数据存储 可扩展至8192Kb

...展开详情
试读 96P 施耐德 高端自动化产品系列Modicon与Unity 综合选型样本.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
关注 私信
上传资源赚钱or赚积分
最新推荐
施耐德 高端自动化产品系列Modicon与Unity 综合选型样本.pdf 15积分/C币 立即下载
1/96

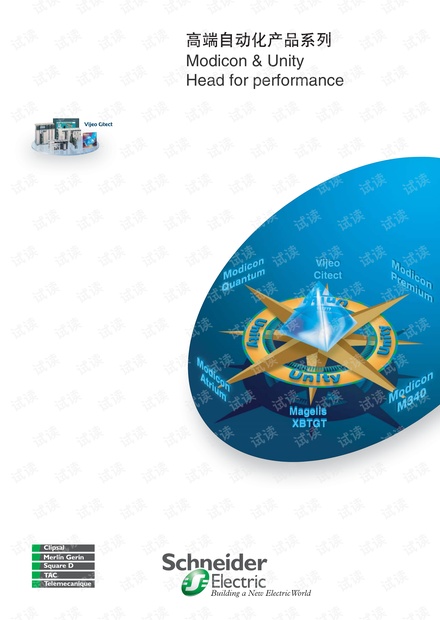

施耐德 高端自动化产品系列Modicon与Unity 综合选型样本.pdf第1页
