GB 2900.16-1996 电工术语 电力电容器pdf,GB 2900.16-1996 电工术语 电力电容器
GB/T2900.16-1996 22.12自愈式电容器 self-healing capacitor 具有自愈性能的电谷器 2.2.13压缩气体电容器 compressed gas capacitor 以压缩气体为电介质的电容器。 2.2.14浸渍式电容器 impregnated capacitor 电介质的固体材料浸于液体介质中的电容器。 2.2.15千式电容器 dry capacitor 不以液体浸渍的电容器 2.2.16水冷式电容器 water- cooling capacitor 在运行屮主要靠水管屮流动的水来带走其内部热量的电容器 2217冷式电容器 self-cooling capacitor 在运行中主要靠箱壳和散热器通过对流和辐射来散发其内部热量的电容器。 2.2.18集合式电容器 assembling capacitor 将电容器单元集装于一个容器(或油箱)中的电容器 2.3一般术语 2.31电容(定性) capacitance( property) 贮存电荷的能力。 2.3.2电容(定量) ca paci tance( quantity) 在其他导体的影响可以忽略时,电容器的一个电极上贮积的电荷量与两电极之问的电压的比 值 2.33额定电容(电容器的) reted capacitance( of a capacitor) 设计电容器时所规定的电容 2.3.4电容偏差 capacitance toleranc 实际电容与额定电容之间的差值 注;实际电容为在20℃下测得的或换算到该温度下的值 2.3.5额定电压(电容器的) reted voltage (of a capacitor) 设计电容器时所规定的电压(交流时为方均艰值)。 2.3.6额定电流(电容器的) reted current( of a capacitor 设计电容器时所规定的交流电流(方均根值) 2.3.7额定频率(电容器的) reted frequency( of a capacitor) 设计电容器时所规定的频率。 2.38额定容量(电容器的);额定输出(电容器的) reted outpuL( of a capacitor) 设计电容器时所规定的无功功率。 2.3.9额定温度类别(电容器的) reted temperature category( of a capacitor) 设计电容器时所规定的环境空气温度或冷却媒质温度的范围 2.310充电(电容器的) charging( of a capacitor) 向电容器注入电能的过程。 2.3.11充电电流(电容器的) charging current( of a capacitor 电容器充电时的电流 2312放电(电容器的) discharging (of a capacitor) 释放贮存于电容器中的全部或部分电能的过程 2.313放电电流(电容器的) discharging current( of a capacitor) 电容器放电时的电流。 GB/T2900.161996 2.314电容温度系数(ac) temperature coefficient of capacitance(ar) 温度每变化一度时,电谷器的电容变化量与电容Cs的比值(平均值) AC 式中:△C—表示在温度间隔△B内所测得的电容的变化量; C20…表示在20℃时测得的电容。 2.3.15冷却空气温度(电容器的) cooling air temperature( of a capacitor) 在稳定状态条件下,在电容器组的最热区域中两台电容器间外壳最热点连线中点的空气温度。 如果仅为一台电容器则指距电容器外壳最热点01m处的温度。 2.316剩余电压 residual voltage 开断一段时间之后电容器端子间尚残存的电压 b由一台三相电压互感器或三台单相电压互感器的剩余电压绕组所接成的开口三角形,当 三相正弦电压施加于互感器上时,开口三角端子之间的电压 2.317中间电压 intermediate voltage 当一次电压加到电容分压器的高压端子与低压(或接地)端子之间时,分压器的中压端子到地 之间的电压。 2318开路中闰电压 open circuit intermediate voltage 当分压器的中压电容器上未接入并联阻抗时的中间电压。 2.3.19分压比(电容分压器的);电压比 ratio( of a capacitor divider); voltage ratio 中压电容器上未并联阻抗时,施加于电容分压器上的电压和中间电压的比值。 注:这个比值等于高压和中压电容器的电容之和除以高压电容器的电容即(C1+C:)C2,其中C1和C:中包 括杂散电容。 2.3.20铁磁谐振 ferro-resonance 在有铁心的电磁器件和线性的电容器相申联或并联的电路中,在某种条件的激励下,由于电磁 器件的非线性特性所导致的一种谐振。 2.3.21瞬变响应 transient response 个系统对于一个突然变化的输入的反应性能。 2.322损耗(电容器的)loss(ofa 电容器所消耗的有功功率。 2.323损耗角正切(电容器的) tangent of the loss angie( of a capacitor) 电容器的损耗与无功功率之比。 在规定正弦交流电压和频率下,电容器的等效串联电阻与容抗之比。 2.3.24泄漏电流(电容器的) leakage current( of a capacitor) 在直流电压下通过电容器端子之间电介质的稳态电流 2.325绝缘电阻(电容器的) insulation resistance( of a capacitor) 加在电容器两端子之间的直流电压与通过端子的泄漏电流的比值。 2.326时间常数(电容器的) time constant( of a capacitor) 电容器的绝缘电阻与电容的乘积。 2.327自愈性能 self-healing property 白愈式电容器在其极间电介质局部击穿之后能迅速地自行恢复其绝缘的性能。 2.328电容温度特性 temperature characteristics of capacitance 电容随温度变化的特性。 2.329电容频率特性 frequency characteristics of capacitance GB/T2900.16-1996 电容随外施电压的频率而变化的特性。 2330等效串联电阻(电容器的) equivalent series resistance(of a capacitor 个假设的纯电组,当它和所探讨的电容器有相等电容的理想电容器相串联时,在规定条件 下,该电阻中的损耗功率将等于该电容器中耗散的有功功率 23.31高频电容(电容器的) high-frequcncy capacitance( (of a capacitor) 电容器在高频范围内的某一给定频率下,由其固有电容和自感所形成的等效电容。 23.32低压端子的杂散电容 stray capacitance of the low- voltage terminal 电容器的低压端子和接地端子之间的电容。 2.3.33低压端子的杂散电导 stray conductance of the low- voltage terminal 电容器的低压端子和接地端子之间的电导。 23.34固有电感电容器的) inherent inductance( of a capacitor) 电容器所具有的自感 2335并联(电容)补偿 parallel capacitive compensation 将电容器并联连接于电力网中,以电容器的容性电流来补偿电力网的感性电流。 23.36串联(电容)补偿 series capacitive compensation 将电容器串联连接于输电线中,以电容器的容抗来补偿线路感抗。 2337就地(电容)补偿 ocal capacitive compensation 将电容器直接并联连接在电动机或其他用电器上,以提高功率因数。 2.3.38电抗率 reactance ratio 串联电抗器的感抗与串联连接的并联电容器组容抗的百分比 3结构与设计 3.1结构件及附件 3.1-1(电容器)元件( capacitor) element 由电介质和被它隔开的电极所构成的部件。 312心子(电容器的) packet( of a capacitor 由元件、绝缘件和箍紧件(或带有其他器件)组装成整体并作适当电气连接的电容器主体部件 3.1.3器身(电容器单元的);心组body( of a capacitor unit) 由数只心子连接件和绝缘件(或带有其他器件)组装成整体并作适当电气连接的电容器主体部 件 314内部熔丝(电容器的) internal fuse( of a capacitor) 在电容器单元内部和元件相串联的熔丝。 3.1.5膨胀器 expander 装于电容器内部或外部(与电容器内部相通)的一种器件。用来补偿液体电介质的热胀冷缩以 使电容器内部乐力随温度的变化限制在规定范国内 316过压力隔离器(电容器用) overpressure disconnector( for a capacitor) 当电容器外壳内部压力增大到超过其允许范围时能自动切断电流通路的器件。 317套筒 cylinder 用来作为电容器外壳的郾筒状绝缘件 3.1.8线路端子 line terminal 用来连接到输电线或母线上的端子。 31·9低压端子 low-voltage terminal 用来直接或通过在电力网频率下阻值很小的阻抗与地相连接的端子。 GB/T2900.16-1996 注:在耦合电容器中,该端子与倍号传递装置相连接 3.1.10中压端子 intermediate voltage terminal 从分压器上按比例抽取电压的端子。 3.1.11高压端子high- voltage terminal 分压器的线路端子。 3.1.12接地端子 earth terminal 用来和地相连接的端子。 3.1.13电磁单元 electro-magnetic unit 种接在电容分压器的中压端子和接地端子或地之间的以电磁感应方式产生二次电压的电容 式电压互感器的部件。 3.1.14保护器件(电容器的) protective device( of a capacitor) 响应可能出现的非正常电压过电流、过压力或铁磁谐振并能起保护作用的器件。 3.1.15载波耦合装置 carrier- freyuency coupling device 套会同耦合电容器在指定的条件下使载波频率信号得以在电力线路和载波频率装置之间传 递的电路元件。 3.1.16放电器件(电容器的) discharge devicc (of a capacitor) 装在电容器内部或外部的,当电容器从电源脱开后能将电容器端子上的电压在规定时间内降 低到规定值的器件。 32设计 3.2.1复合相对电容率 relative permittivity of mixed dielectric 至少有两种材料组合的电介质的相对电容率 3.2.2比特性(电容器的) specific characteristics (of a capacitor) 表征电容器的技术经济指标的参数。例如:对于交流电容器常以“电容器单位重量的千乏数”或 “电容器单位体积的千乏数表示;对于贮能电容器常以“电容器单位重量或单位体积的贮能焦 尔数”表示 32.3压紧系数 compressing ratio 表征心子中元件平行部分极间固体电介质厚度所占的比例。 3.2.4绕紧系数 rolling ratio 表征心子中元件圆弧部分极间固体电介质厚度所占的比例 专用工艺 4.1元件卷绕 rolling of a element 将电介质材料和电极材料按一定的组合要求卷成电容器元件的过程。 4.2心子压装 compressing of a packet 按要求将元件和其他零部件经压紧箍定成心子的过程。 4.3心子引线 leads connecting of a packet 将心子的元件按一定的电气组合要求进行连接的过程 4.4心子预烘 predrying of a packet 将心了加热、排气,以达到除去心子中的大部分水分的过程 4.5浸渍剂的净化处理 purifying treatment of impregnants 主要以吸附沉淀过滤和脱气等方法除去浸渍剂中的杂质水分和气体使其夏为纯净,且其电气、 化学性能得以满足要求的过程。 4.6真空脱气 vacuum degassing GB/T2900.16-1996 在真空条件下,使浸渍剂中或电容器半成品中的气体或蒸汽的含量遂渐减少的过程 47真空贮存 vacuum storage 使经过净化处理后的浸渍剂或电容器材料或器件在真空条牛下的保存方式。 4.8(真空)浸渍( vacuum) Impregnation 在真空条件下)用液体填充绝缘材料或复合材料中的空隙和间隙的过程。 注:浸渍后液体可能仍为液态或变成固态。 4-9凸极式 extrude foil type 电极凸出于电介质边缘的那种结构形式。 4.10隐极式 sunken foil type 电极不凸出于电介质边缘的那种结构形式。 4.11(端面)喷金 sprayed for the end 将熔化的金属材料以雾状喷焊到金属化电容器元件端面的过程。 4.12赋能(自愈式电容器元件的) energization( of the self-healing capacitor elemenl) 给自愈式电容器元件施加一定的电能,清除电介质中电弱点的过程。 5测量和试验 5.1电压试验(电容器的) voltage test( of a capacitor) 对被试品施加规定的电压,以考核其绝缘承受电压能力的试验 5.2短时电压试验 short duration voltage test 对被试品施加规定的短时间电压,以考核其绝缘承受电压能力的试验。 5.3放电试验(电容器的) discharge test( of a capacitor 将电容器充电到规定的电压值,然后经过规定的外电路放电以考核电容器的内部结构和电气连 接的可靠性的一种试验 54热稳定试验(电容器的) thermal stability test( of a capacitor) 为确定在规定的过负载条件下电容器温升和损耗的稳定性的试验。 55电容温度特性测定(电容器的) determining of capacitance tcmperature characteristics( of a ca pacitor) 在某一温度范围内为得到屯容器的电容和温度的关系以及电容温度系数的试验 56损耗温度特性测定(电容器的) determining of loss temperature characteristics (of a capacitor) 在某一温度范围内为得到电容器的损耗角正切和温度的关系的试验 5.7白放电试验(电容器的) self sustained discharge test( of a capacitor) 将电容器充电到某一电压后,切断外电路,任电容器通过其端子之间的绝缘作泄漏放电,同时定时 记录其端了之间电压的变化,借以计算出电容器的时间常数或绝缘电阻的一种试验 5·8振荡放电试验(电容器的) oscillating discharge test( of a capacitor) 通过振荡放电来测定电容器的固有电感的试验。 5.9耐久性试验(电容器的) endurance test(of a capacitor) 为确定电容器在使用温度范围内耐受反复过电压及过负载能力而进行的加速试验。 5.10寿命试验(电容器的) life test( of a capacitor) 为确定电容器失效前的工作时间而进行的试验。 5-11自愈性试验(电容器的) seif-healing test( of a capacitor) 为确定电容器的自愈性能而进行的试验 512峰值电流试验(电容器的) peak point current test( of a capacitor) 为确定电容器所能耐受的规定峰值电流而进行的试验。 GB/T2900.16-199 6运行 61极限电压电容器的) limiting voltage (of a capacitor) 能周期性地或偶然地施加于电容器端子上的最高峰值电压 6.2最高允许电压(电容器的) maximum permissible voltage (of a capacitor 在规定条件下,电容器能受一给定时间的最高交流电压方均根值或直流电压。 6.3短时电压电容器的) short timc voltage (of a capacitor) 电容器两端子之间所能承受的短时频过电压方均根值。 6.4极限电流(电容器的) limiting current( of a capacitor) 能周期性地或偶然地流过电容器的最大峰值电流。 6.5最大允许电流(电容器的) maximum permissible current (of a capacitor 在规定条件下,电容器能承受一给定时间的最大交流电流方均根值 6.6涌(入电)流 inrush transient current 在将电容器并联投入电力网时的过渡过电流 67插入电流(串联电容器的) Insertion current( of a series capacitor 以开断串联电容器的旁路开关来切断旁路电流而使之通过电容器的电流方均根值 6.8再插入(串联电容器的) reinsertion( of a series capacitor) 以在系统故魔中动作了的保护间隙或电容器旁路开关在故障消除之后切断稳定状态的旁路电流, 而使串联电容器恢复运行的一种操作 6:9再插入电流(串联电容器的) reinsertion current( of a series capacitor) 在再插入之后通过串联电容器的稳定状态的负载电流方均根值。 10再插入电压(串联电容器的) reinsertion voltage( of a series capacitor 在再插入之后跨于串联电容器之上的稳定状态的电压方均根值 6.11旁路电流 by-pass current 流过与串联电容器相并联的旁路装置、间隙或开关的电流。当旁路与已通电的电容器接通时的旁 路电流,包括电容器的放电电流加上系统电流。 6.12旁路开关(串联电容器装置的) by-pass switch( of a series capacitor device 种作为串联电容器旁路手段的开关器件。这个开关也具有在规定水平的电流下将电容器投入 的能力。 6.13联锁装置(串联屯容器装置旁路开关的) interlock device( of a series capacitor device by-pass swith) 种使电容器组三个相的旁路开关保持同处于开断或关合位置的装置。 6.14单元组段(串联电容器装置的) section (of a series capacitor device) 种由电容器组、电压艰制器件电容器旁路和投入用继电器和开关器件以及地电平控制器件组 成的组装体 6.15阻尼装置 damping device 用来限制铁磁诸振或放电电流的幅值和频率的一种装置。 6.16锁定保护装置(串联电容器的) lockout protection device( of a series capacitor) 在电容器停运时为防止旁路开关自动打开而将单元组段误投入的一种装置 6.17保护间隙 protection gap 并联连接在单元组段上当系统发生故障时能将单元组段上的电压限制在预定的水平之下,并能 在一定时间内承受电容器的放电电流、系统放障电流和负载电流的一种装置 6-18触发间隙 trigger gap GB/T2900.16-1996 用以引发保护间隙动作(不受大气和温度变化影响)的一种间隙。该间隙不拨用来承受影响其标 定值的大电流。 6-19鼓胀 swelling of the case 电容器内部压力非正常的增大而使外壳形成不能自动恢复正常的凸起现象。 6.20串联电抗器(电容器用) series reactor( connected to a capacitor) 串联接于电容器电路中的用以抑制涌流和降低高次谐波电流的感性器件。 6.21过电压保护(电容器的) overvoltage protection( of a capacitor) 用快速动作器件将电容器端子上的电压限制到允许值。 6.22电容器组保护 capacitor bank protection 电容器组保护方式的统称。 6.23不平衡保护(电容器的) unbalance protection( of a capacitor) 利用对电容器(组)内某两部分之间的电流差或电压差进行保护的方法。 624外部熔断器(电容器用) fuses for the external protection( of a capacitor) 与电容器单元相串联的熔断器。 6.25爆裂(电容器的) rupture( of a capacitor) 当电容器的内部压力增大到一定程度时其外亮(包括瓷套)破裂的现象或过程。 6.26耐爆(裂)能量 energy without rupture 进行电容器耐爆裂试验时试品濒临爆裂时输入试品内部的能量 6.27枧在耐爆(裂)能量 apparent energy without rupture 进行电容器耐爆裂试验时试品濒临爆裂吋施加的能量。 GB/T2900.16-1996 中文索引 电磁单元 电动机起动电容器……………………2.1.5 保护电容器 导乘··看香·目····鲁 2.1.13电动机运转电容器………………………… 2,1.6 保护间隙…………………………6.17电解电容器…… 2.2.5 保护器件……………………………3.1.14电抗率 2.3.38 爆裂………625电力电容器………2.2 比特性…… 电力电子电容器…………………2,1,8 标准电容器 ……………………2.1.15电热电容器…………………2.1.11 并联补偿 鲁。鲁D要看·看号平 ………2.3.35电容(定量) b●。1。音·日·垂看· 并联电容补偿 2.335电容(定性)…… …………2.3.1 并联电容器………………………21.3电容分压器…21.17 不平衡保护………………………6.23电容分压器的分压比…23.19 电容分压器的高压电答器 电容分压器的中压电容器……2.1.19 插入电流……………………………6,7电容偏差……………2.3.4 充电 2,3.10电容频率特性 ……2.3.29 充电电流…… …2.3.11电容器………2.1.1 触发间隙 ……6.18电容器成套装置 …2.2.4 串联补偿……………………………2.3.36电容器单元………………………2.2.1 串联电抗器……………………………6.20电容器单元的器身………3.1.3 串联电容补偿………………………2.3.36电容器的保护器件……………3.1.14 串联电容器………………………………214电容器的爆裂………6.25 串联电容器的插入电流 6.7电容器的比持性… 3.2.2 串联电容器的锁定保护装置……………6.16电容器的不平衡保护…………………6.23 串联电容器的再插入…………………6.8电容器的充电… ·Dp·看●唱 3.10 串联电容器的再插入电流………………6.9电容器的充电电流………2.3.11 串联电容器的再插入电压… ………6.10电容器的等效串联电阻… 串联电容器装置的单元组段……………6.14电谷器的电容温度特性测定……………5.5 串联电容器装置的旁路开关………………6.12电容器的电压试验… 串联电容器装置旁路开关的联锁装置……6.13电容器的短时电压………6.3 电容器的额定电流… 鲁·卓·垂司命 2.3.6 D 电容器的额定电容…………………2.3.3 单元 专音··自P卿 …………2.2.1电容器的额定电压………………………2. 单元组段……………………………6.14电容器的额定频率… 等效串联电阻………2.3.30电容器的额定容量…2.3.8 低压端子…………………………………31.9电容器的额定输出……………………2.3.8 低压端子的杂散电导……………………2.3,33电容器的额定温度类别……………2,3,9 低压端子的杂散电容…………………2.3.32电容器的放电… 申B。···鲁香春着 3.12

...展开详情
试读 18P GB 2900.16-1996 电工术语 电力电容器.pdf
立即下载
限时抽奖 低至0.43元/次
身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
GB 2900.16-1996 电工术语 电力电容器.pdf 9积分/C币 立即下载
1/18

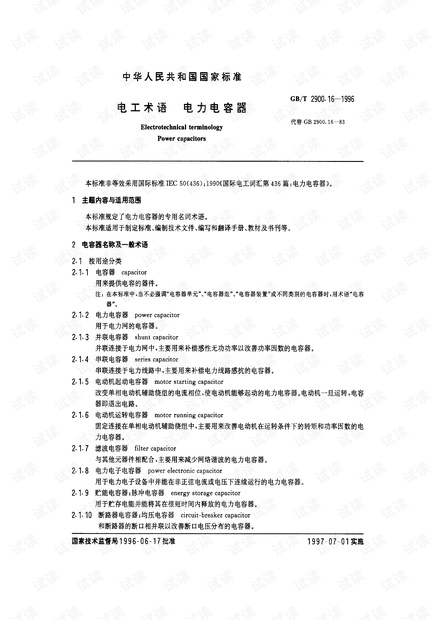

GB 2900.16-1996 电工术语 电力电容器.pdf第1页
