GB 2900.25-2008 电工术语 旋转电机pdf,GB 2900.25-2008 电工术语 旋转电机
GB/T2900.25-2008/IEC60050-411:1996 前言 本部分为GB/T2900的第25部分,等同采用IEC60050-411:1996《国际电工词汇旋转电机》及 其第一号修改单(IEC60050-411-amd1:2007)。 本部分代替GB/T2900.25-1994《电工术语旋转电机》 本部分与GB/T2900.25-1994相比,标准结构变化较大,删除了一些术语,另增加了一些新的 术语 本部分中术语条目编号与IFC60050-411保持一致 本部分由全国电工术语标准化技术委员会(SAC/TC232)提出并归口。 本部分起草单位:上海电器科学研究(集团)有限公司、机械科学研究院中机生产力促进中心。 本部分主要起草人:黄国治、李秀英、黄磊、杨芙。 本部分所代替标准的历次版本发布情况为 GB/T2900.25-1982、GB/T2900.251994 GB/T2900.25-2008/IEC60050-411:1996 电工术语旋转电机 范围 本部分规定了旋转电机的专用术语 本部分适用于制定标准、编制技术文件、编写和翻译专业手册、教材及书刊,供从事电工和相关专业 工作的生产、科研、应用和教学等有关部门的人员使用 本部分规定的术语与GB/T2900.1《电工术语基本术语》的有关部分内容相协调;本部分中未作 规定的术语,需要时可在有关标准中给予规定 2规范性引用文件 下列文件中的条款通过GB/T2900的本部分的引用而成为本部分的条款。凡是注日期的引用文 件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成 协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本 部分。 GB/T2900.1-1992电工术语基本术语 3术语和定义 3.1一般术语 411-31-01 旋转电机( electrical) rotating machine 依靠电磁感应而运行的电气装置,它具有能作相对旋转运动的部件,用于转换能量 注:本术语也适用于原理相同,结构类似,作其他用途(例如用作调节、发出或吸取无功功率)的电气装置,但不适用 于静电机械。 411-31-02 同极电机 homopolar machine 种电机,其中磁力线以同一方向由一个部件通过气隙全部面积至另一个部件。 411-31-03 单极电机 acyclic machine 种直流同极电机。 411-31-04 异极电机 heteropolar machine 使不同极性的有形磁极或等效磁极作交替布置的电机 411-31-05 直流电机 direct current machine;d.c. machine 种电机,其电枢绕组经换向器联接到直流系统,磁极由直流或波动电流励磁或为永久磁铁。 411-31-06 交流电机 alternating current machine;a.c. machine 一种电机,具有与交流系统联接的电枢绕组, 411-31-07 双馈电机 double- fed machine 种电机,其定子绕组和转子绕组由交流电源供电。 GB/T2900.25-2008/IEC60050-411:1996 411-31-08 同步电机 synchronous machine 种交流电机,其电动势的频率与电机转速之比为恒定值。 411-31-09 异步电机 asynchronous machine 种交流电机,其负载时的转速与所接电网频率之比不是恒定值。 411-31-10 感应电机 induction machine 种异步电机,仅一套绕组联接电源。 411-31-11 磁阻电机 reluctance machine 种同步电机,其中一个部件(通常为静止部件)上装有相互间适当排列的电枢绕组和励终组或 永久磁铁,而另一部件(通常为旋转部件)上没有绕组,只具有若干规则的凸出部分 411-31-12 永磁电机 permanent magnet machine 种电机其磁系统包含有一块或多块永久磁铁。 411-31-13 单相电机 single-phase machine 产生或应用单相交流电的电机 411-31-14 多相电机 polyphase machine 产生或应用多相交流电的电机 411-31-15 凸极电机 salient pole machine 磁极由机座轭部或转子轮毂部向气隙方向凸出的电机 411-31-16 实心极靴电机 solid pole shoe machine 具有非叠片极靴的凸极电机 411-31-17 圆柱形转子电机 cylindrical rotor machine 具有圆柱形转子的电机,转子表面有槽,槽中嵌有绕组的线圈边 411-31-18 汽轮型电机 turbine- type machine 以高转子周速运行的圆柱形转子电机 注:本术语多适用于交流发电机,如汽轮发电机 411-31-19 盘式电机 disc-type machine 具有轴向气隙且转子呈盘形的电机 3.2发电机 411-32-01 发电机 generator 将机械能转化为电能的电机 GB/T2900.25-2008/IEC60050-411:1996 411-32-02 交流发电机 alternating current generator;a.c. generator 产生交流电压及电流的发电机 411-32-03 双绕组同步发电机 double wound synchronous generator; double- winding synchronous generator 种同步发电机,在同一磁性结构上装有两套相似的电枢绕组,可以向两个独立电路供电 411-32-04 感应发电机 induction generator 与无功电源相联接,作为发电机运行的感应电机 411-32-05 励磁机 exciter 供给另一台电机磁场绕组全部或部分励磁功率的电源。 注:励磁机可以是直流电机、带整流器的交流电机或静止的固态整流器。它是励磁系统的一部分。 411-32-06 主励磁机 main exciter generator 向一台或多台主电机供给励磁功率的励磁机 411-32-07 副励磁机 pilot exciter generator 种励磁机,用以对另一台励磁机提供励磁功率 3.3电动机 41133-01 电动机 motor 将电能转化为机械能的电机 411-33-02 交直流两用电动机 universal motor 既可用直流电源,又可用单相工频交流电源的电动机。 411-33-03 笼型同步电动机 cage synchronous motor 一种凸极同步电动机,极靴内嵌有起动用的笼型绕组。 411-33-04 同步感应电动机 synchronous induction motor 一种圆柱形转子同步电动机,其次级绕组与绕线转子感应电动机的次级绕组相类似,可兼作起动和 励磁之用。 41133-05 磁阻电动机 reluctance motor 种同步电动机,转子无励磁,具有若干形状规则的凸出部分,上面装有起动用的笼型绕组或不装 笼型绕组 411-33-06 亚同步磁阻电动机 subsynchronous reluctance motor 一种磁阻电动机,其次级组件上起凸极作用的凸出部分的数目多于初级绕组所形成的极数。电动 机在相当于电机视在同步转速的几分之一的恒定平均转速下运行。 GB/T2900.25-2008/IEC60050-411:1996 411-33-07 笼型感应电动机 cage induction motor; squirrel】 induction motor 次级绕组为笼型绕组的感应电动机 411-33-08 绕线转子感应电动机 wound- rotor induction motor 次级绕组为多相线圈绕组的感应电动机 411-33-09 带集电环感应电动机slip- ring induction motor 次级绕组与集电环联接的绕线转子感应电动机 411-33-10 无刷绕线转子感应电动机 brushless wound- rotor induction motor 种绕线转子感应电动机,其次级绕组直接与配套的旋转起动装置相连接 411-33-11 磁滞电动机 hysteresis motor 种同步电动机,具有磁性材料构成的平滑圆柱形转子,无磁场绕组·借助于转子的茫应而起 动,依靠转子的顽磁性以同步转速运行 411-33-12 罩极电动机 shaded pole motor 种单相感应电动机,具有一个或几个辅助性短路绕组,这种绕组在磁场位置上相对主绕组移 个角度。所有这些绕组都在初级铁心上,通常是在定子上 411-33-13 分相电动机 split phase motor 种单相感应电动机,其辅助线路与主绕组并联,含有一个在磁场位置上楣对主绕组移输助绕 组,采取措施使得两个绕组内的电流有相位差。 注;当电动机达到适当转速时,通常辅助线路即行断开。 411-33-14 电阻起动分相电动机 resistance start split phase motor 种分相电动机,依靠辅助线路内的电阻产生相位差。该电阻或是辅助绕组固有电阻,或是一个单 独的串联电阻。 411-33-15 电抗起动分相电动机 reactor start split phase motor 种分相电动机,依靠电机主线路中的附加感抗使两个绕组内电流之间产生相位差:当辅野线路 断开时,附加感抗被短接或用其他方法使之失去感抗作用。 411-33-16 电容电动机 capacitor motor 种分相电动机,依靠辅助线路中的电容器使两个绕组内电流之间产生相位差。 411-33-17 电容起动电动机 capacitor start motor 种电容电动机,其辅助线路仅在电动机起动期间通电。 411-33-18 电容起动及运行电动机 capacitor start and run motor; permanent split capacitor motor 种电容电动机,其辅助线路在电动机起动和运行期问均通电。 GB/T2900.25-2008/IEC60050-411:1996 41133-19 双值电容电动机two- value capacitor motor 种电容起动及运行电动机,起动及运行期间使用不同数值的电容器。 411-33-20 多相换向器电动机 polyphase commutator motor 经换向器向多相电枢绕组供电的一种交流电动机 41133-21 单相换向器电动机 single phase commutator motor 经换向器向单相电枢绕组供电的一种交流电动机 411-3322 多相并励换向器电动机;施拉格电动机 Schrage motor 种多相电动机,其转子具有两套绕组,一套通过集电环从电源得到电流,另一套接至换向器,换向 器表面装有两套可以调节的电刷,并以可调电压供给定子上分开的各相绕组,借以调节电动机的转速和 取自电源的无功功率。 411-33-23 推斥电动机 repulsion motor ·种单相感应电动机,定子上具有联接电源的初级绕组,转子上具有接到换向器的次级绕组,换向 器上的电刷被短接,并可沿换向器圆周表面改变电刷位置 411-33-24 双套电刷推斥电动机 Deri motor 德里电动机 具有两套电刷的推斥电动机,其中一套固定而另一套可以移动 411-33-25 补偿式推斥电动机 compensated repulsion motor 种推斥电动机,其定子上的初级绕组通过换向器上的第二套电刷与转子绕组串联,借以改善功率 因数和换向 411-33-26 推斥起动感应电动机 repulsion start induction motor 种推斥电动机,在达到适当转速时其换向片被短路或按其他方式联接起来,使转子绕组形成等效 笼型绕组。 411-3327 推斥感应电动机 repulsion induction motor 转子上具有附加笼型绕组的推斥电动机。 411-33-28 起动电动机 starting motor 与主机作机械联接的辅助电动机,用以使主机易于起动和加速 411-33-29 锥形转子电动机 conical rotor motor 转子呈圆锥台形的电动机。 411-33-30 般用途电动机 general purpose motor 按标准定额设计、提供产品目录和供货的电动机,其运行特性和机械结构适用于一般运行条件,而 GB/T2900.25-2008/IEC60050-411:1996 不限于某一特定用途或某一类型的特定用途。 41133-31 规定用途电动机 definite purpose motor 按标准定额设计、提供产品目录和供货的电动机,其运行特性或机结均抑或两方面均适用子某 特定用途或某一类型的特定用途 411-33-32 特殊用途电动机 special purpose motor 为某一特殊用途设计的具有特殊运行特性或特殊机械结枃或两者兼备的电动机,这孕电功机不 于一般用途或规定用途定义的范围之内。 41133-33 标准(安装)尺寸电动机 motor with standardized mounting dimensions 种电动机,其安装尺寸允许该电动机与相同机座尺寸且符合同一标规范的其他电劲机作整机 互换。 411-33-34 小功率电动机 small power motor 折算至1500r/min时最大连续定额不超过1.1kW的电动机 41133-35 恒速电动机 constant speed motor 在正常负载范围内,转速保持恒定或基本恒定的电动机。 411-33-36 变速电动机 varying speed motor 在正常负载范围内,转速有明显变化的电动机。 411-33-37 多速电动机 multi- speed motor 在指定负载下可按两级或多级规定转速中任一级转速运行的电动机 411-33-38 多级恒速电动机 multi- constant speed motor 种多速电动机,在正常负载范围内,按各级转速运行时,转速保持恒定或基本恒定 411-33-39 多速变速电动机 multi- varying speed motor 种多速电动机,在正常负载范围内,按各级转速运行时转速有明显的变化 411-33-40 调速电动机 adjustab! e speed motor 在指定负载下,转速可在规定范围内调节到任意数值的电动机 411-33-41 可调恒速电动机 adjustable constant speed motor 一种调速电动机,对应于任一调定的转速都具有恒速电动机的特性。 411-33-42 可调变速电动机 adjustable varying speed motor 种调速电动机,对应于任一调定的转速都具有变速电动机的特性 3.4特殊电机 411-34-01 电动测功机 electrical dynamometer 种测定机械功率用的电机,装有力矩指示装置和转速指示装置 6 GB/T2900.25-2008/IEC60050-411:1996 411-34-02 升压机 booster 种接在电路中的电机,其电压可与另一电源所提供的电压相加或相减。 411-34-03 同步补偿机 synchronous compensator 没有机械负载,只供给或吸收无功功率的同步电机。 411-34-04 电动发电机组 motor generator set 台或多台电动机与一台或多台发电机机械耦合而成的成套机组 411-34-05 旋转变流机 rotary convertor 种电机,其电枢绕组与换向器和集电环相联接,用以把交流电变为直流电,或把直流电变为交 流电。 41134-06 电动变流机 motor convertor 台感应电动机与一台旋转变流机同轴耦合而成的机组,其电动机转子中产生的电流流过变流机 的电枢绕组。 411-34-07 (旋转)变频机( rotating) frequency convertor 把交流电能由一种频率变换为另一种频率的电机。 411-34-08 换向器式变频机 commutator type frequency convertor 种多相电机,其转子具有接到换向器和集电环的一套或两套绕组,只要在换向器或集电环的电刷 接线端施加一种频率的交流电压,就可在集电环或换向器的电刷接线端得到另一种频率的交流电压 411-34-09 变频机组 frequency changer set 把交流电能由一种频率变换为另一种频率的电动发电机组。 411-34-10 感应变频机 induction frequency convertor 种绕线转子感应电机,通过相对旋转的初级和次级绕组间的感应作用而变频,次级绕组输出功 率,其频率正比于初级绕组磁场与次级绕组组件之间的相对速度。 411-34-11 感应子变频机 inductor frequency convertor 种电机,具有两套定子绕组。一套具有交流输入,起励磁作用;另一套极数不同的定子输出绕组 在带规则凸出体的转子(齿形转子)旋转时,因磁场磁阻变化而感生输出频率的电压。 411-34-12 (旋转)变相机( rotating) phase convertor 在变换电能的同时,改变相数的电机 41134-13 电耦合器 electric coupling 通过电磁或磁的方法将转矩从一根转轴传递到另一根转轴的电机 注:两根转轴的相对转速是可控的。

...展开详情
试读 83P GB 2900.25-2008 电工术语 旋转电机.pdf
立即下载 身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
GB 2900.25-2008 电工术语 旋转电机.pdf 50积分/C币 立即下载
1/83

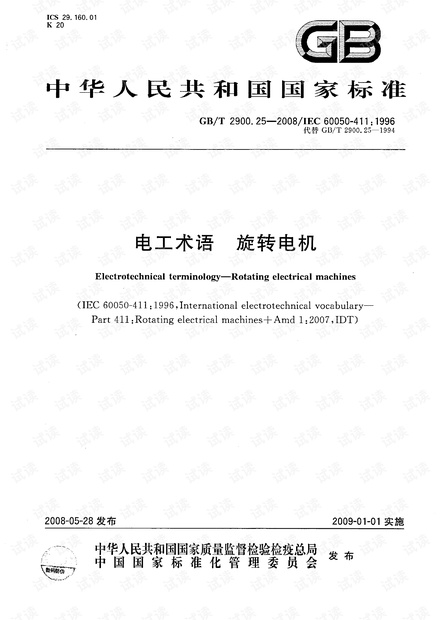

GB 2900.25-2008 电工术语 旋转电机.pdf第1页
