山西潞安常村煤矿胶带机集中控制系统pdf,山西潞安常村煤矿胶带机集中控制系统
核子秤 Profibus 自动张紧装置 环境监测 操作屏 (光纤) Profibus (双纹线 位计 回口回回 电机 启动开关 烟零检器温度速度传歌 传感器 胶带机监控分站 电机 启动开关 电机 启动开关 急停 急停 急停 不不不 凸 跑偏 凸跑偏 跑偏 凸 洒水灭火装置 纵折保护装置断带俣护装置 扩音电话 图2胶带机控制示意图 (二)地面控制中心 地面控制中心设置在矿调度室附近,主要通过计算机和工业电视对胶带机及相关设施 进行监测、监视和集中控制。主要设备、设施包括工业控制计算机、不间断电源和工业电视 控制中心釆用主、从计算机实现双机热备用,当其中一台计算机岀现故障时,可自动切换到 另一台计算机,以防止效据丢失或控制失控。 (三)传输线路 系统以 PROFIBUS为主干网,采用铠装光缆作为传输介质 系统具有远程启动、停止、复位和测试功能,并可进行地面远程编程、故障(保护)屏蔽及 控制方式转换、振动给煤机点动操作等功能控制。 能实时显示各胶带机、相关设施及所有信号状况,并能方便地进行多画面切换:;当井下被测 参数超限、保护动作及设备运行状态改变后,给出语音、文字告警提示 系统结构图如图3所示 Master IPC Slave IPC HP laser printer Ethernet 网络单元 连援其包系统 Hub 双绞线 光纤 S3.2分站 S3.1分站 光纤 光纤 光纤 网络单元 网络单元 网终单元 网络单元 600米 100米 2100米 S0分站 S1分站 S2.2分站 1分站 注:所有分站均为KJDl5胶带机 自动控制装置 双纹线 双纹线 双纹线 双纹线 现场设备I/0现场设备I/0现场设各I/0现场设备I/0 振动给煤机S1.5掘进皮带 S2.掘进皮带 S1.2顺槽皮带 S2.1顺槽皮带 图3主煤流集中控制系统结构图 该项日自投入运行以来,整个系统和各个网络及控制部件运行良好,未出现仟何故璋 尤其是在井下比较恶劣的环境下各分站、操作屏以及通讯网络经过长时间的运行至今依然运 行良好,充分体现了西门子公司白动化产品的高品质和优良的可靠性,保证了常村煤矿的安 全生产和经济效益,为集团创建全国煤炭名牌全业做出了应有的贡献。

...展开详情
试读 4P 山西潞安常村煤矿胶带机集中控制系统.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38744375 你的留言是对我莫大的支持
    2019-09-17
    • 至尊王者

      成功上传501个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    山西潞安常村煤矿胶带机集中控制系统.pdf 9积分/C币 立即下载
    1/4

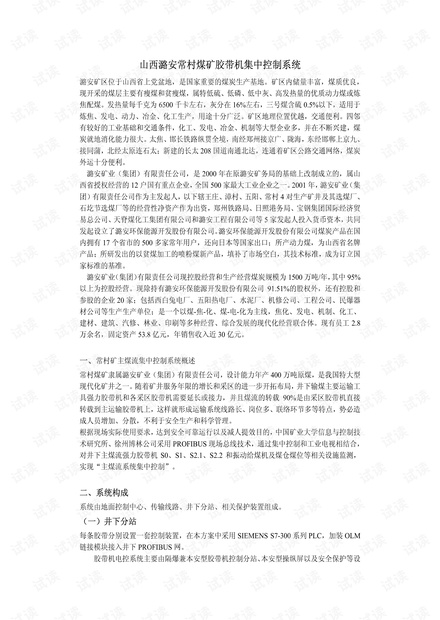

    山西潞安常村煤矿胶带机集中控制系统.pdf第1页
